제품 상세 정보:
결제 및 배송 조건:
|
| 기반 소재: | 이소크라드 917 0.508 밀리미터 | 레이어 총수: | 양측대 |
|---|---|---|---|
| Pcb 두께: | 0.6 밀리미터 ±0.1 | 구리 중량: | 1 온스 |
| 하이 라이트: | 이소크라드 고주파 PCB,고주파 PCB 20 밀리리터,침지 금 고주파 회로판 |
||

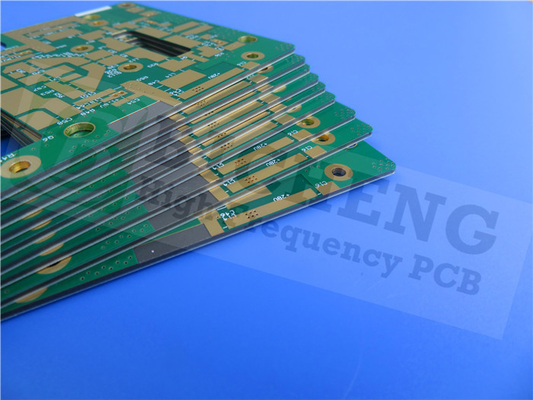

20mil(0.508mm) 기판의 IsoClad 917 고주파 PCB, 침지 금 및 녹색 솔더 마스크 포함
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개변수는 참조용입니다)
일반적인 설명
이것은 20mil 기판에 내장된 양면 랩 어라운드 안테나 PCB 유형으로, 1oz로 도금된 0.5oz 구리 클래딩입니다.이 보드는 지능형 헬멧에 사용되는 길이 126mm, 너비 95mm 크기입니다.패드 또는 노출된 트랙의 표면 마감은 SMD 납땜에 매우 적합한 화학적 금입니다. 녹색 납땜 마스크는 전체 보드를 보호합니다.IPC-Class-2 표준에 따라 엄격하게 제조되며 100% 전기 테스트를 거칩니다.30개의 보드마다 선적을 위해 진공 포장됩니다.
PCB 사양
| PCB 크기 | 126mm x 95mm=1개 |
| 보드 유형 | 고주파 PCB |
| 레이어 수 | 2개의 층 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 해당 없음 |
| 레이어 스택업 | 구리 ------- 17um(0.5 oz)+플레이트 상단 레이어 |
| 아이소클래드 917 0.508mm | |
| 구리 ------- 17um(0.5oz)+플레이트 봇 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 4밀 / 4밀 |
| 최소/최대 구멍: | 0.2mm / 1.2mm |
| 다른 구멍의 수: | 8 |
| 드릴 구멍의 수: | 251 |
| 가공된 슬롯 수: | 삼 |
| 내부 컷아웃 수: | 삼 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | 아이소클래드 917 0.508mm |
| 최종 호일 외부: | 1.0온스 |
| 최종 호일 내부: | 1.0온스 |
| PCB의 최종 높이: | 0.6mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | 이머전 골드, 31.6% |
| 솔더 마스크 적용 대상: | 양측 |
| 솔더 마스크 색상: | 녹색 |
| 솔더 마스크 유형: | 광택 |
| 컨투어/커팅 | 라우팅 |
| 마킹 | |
| 구성요소 범례의 측면 | 윗면 |
| 구성요소 범례의 색상 | 하얀색 |
| 제조업체 이름 또는 로고: | 광성 |
| 을 통해 | 도금 관통 구멍(PTH), 최소 크기 0.2mm.채워진 텐트를 통해. |
| 가연성 등급 | 94V-0 |
| 치수 공차 | |
| 개략 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공할 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
우리의 장점
2003년에 설립된 Shenzhen Bicheng Electronics Technology Co., Ltd는 셀룰러 기지국 안테나, 위성, 고주파 수동 부품, 마이크로스트립 라인 및 밴드 라인 회로, 밀리미터파 장비, 레이더를 절단하는 중국 심천에 설립된 고주파 PCB 공급업체 및 수출업체입니다. 19년 동안 전 세계적으로 시스템, 디지털 무선 주파수 안테나 및 기타 분야.당사의 고주파 PCB는 주로 Rogers Corporation, Taconic 및 Wangling의 3가지 고주파 재료 브랜드로 제작됩니다.유전 상수 범위는 2.2에서 10.2 등입니다.
우리는 또한 FR-4 회로 기판, 가요성 회로 및 프로토타입으로 특징지어진 금속 코어 PCB, 대량 생산에 이르는 소량 생산 부문을 보유하고 있습니다.또한 HDI, Quick Turn, Impedance Control, Heavy Copper, Backplane board 등과 같은 고부가가치 PCB 프로젝트를 적극적으로 연구하고 구축하고 있습니다. 이를 통해 당사의 PCB 제품은 효과적인 확장 및 보완이 가능할 뿐만 아니라 통합 제품 라인을 구성할 수 있습니다. 저가형부터 고급형까지.
당사의 PCB 역량(2022년)
| 모수 | 값 |
| 레이어 수 | 1-32 |
| 기판 재료 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/듀리오드 5880;RT/듀리오드 5870, RT/듀리오드 6002, RT/듀로이드 6010, RT/듀로이드 6035HTC;RT/듀로이드 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, 카파 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B(DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;디클래드 880, 디클래드 870, 디클래드 527;아이소클래드 917;넬코 N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4(높은 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등), FR-4 높은 CTI>600V;폴리이미드, PET;금속 코어 등 |
| 최대 크기 | 비행 테스트: 900*600mm, 고정 장치 테스트 460*380mm, 테스트 없음 1100*600mm |
| 기판 외형 공차 | ±0.0059"(0.15mm) |
| PCB 두께 | 0.0157" - 0.3937"(0.40mm--10.00mm) |
| 두께 공차(T≥0.8mm) | ±8% |
| 두께 공차(t<0.8mm) | ±10% |
| 절연층 두께 | 0.00295" - 0.1969"(0.075mm--5.00mm) |
| 최소 트랙 | 0.003"(0.075mm) |
| 최소 공간 | 0.003"(0.075mm) |
| 외부 구리 두께 | 35µm--350µm(1oz-10oz) |
| 내부 구리 두께 | 17µm--350µm(0.5oz - 10oz) |
| 드릴홀(기계식) | 0.0079" - 0.25"(0.2mm--6.35mm) |
| 가공홀(기계식) | 0.0039"-0.248"(0.10mm--6.30mm) |
| DiameterTolerance(기계적) | 0.00295"(0.075mm) |
| 등록(기계적) | 0.00197"(0.05mm) |
| 종횡비 | 12:1 |
| 솔더 마스크 유형 | LPI |
| 최소 솔더마스크 브리지 | 0.00315"(0.08mm) |
| 최소 솔더마스크 간극 | 0.00197"(0.05mm) |
| 직경을 통한 플러그 | 0.0098" - 0.0236"(0.25mm--0.60mm) |
| 임피던스 제어 공차 | ±10% |
| 표면 마감 | HASL, HASL LF, ENIG, 침수 주석, 침수은, OSP, 금 손가락, 순금 도금 등 |
FAQ
우리는 전 세계적으로 배송합니까?
Bicheng Ltd를 통해 구매 가능한 모든 PCB는 금수 조치되지 않은 모든 국가로 전 세계적으로 발송될 수 있습니다.DHL, FedEx, TNT, UPS, EMS 및 Aramex 중에서 적합한 운송업체를 선택합니다.
고주파 재료의 재고가 있습니까?
우리는 3000 시리즈, 4000 시리즈, 5000 시리즈, 6000 시리즈 등의 Rogers 소재, RF 시리즈, TLX 시리즈, TLY 시리즈 등의 Taconic 소재, DK2의 Wangling 소재 F4B와 같은 프로토 타입 수량으로 대부분의 고주파 소재를 재고로 유지합니다. .2, DK2.65 등 고주파 재료의 종류가 매우 다양하므로 주문 전 영업사원과 상담 가능합니다.
내 주문을 받을 수 있습니까?
DHL, UPS 또는 FedEx 등의 계정을 통해 당사 구내에서 보드 주문 또는 PCB 수집을 픽업하는 것은 전혀 문제가 되지 않습니다. 세관 신고에 필요한 수출 문서 또는 파일을 준비하는 데 도움을 드립니다.
배달 비용은 얼마입니까?
다양한 통신사를 선택할 수 있습니다.보통, 우리는 당신을 위한 제일 운송비를 가진 것을 선택할 것입니다.귀하의 주문이 긴급한 경우 빠른 시일 내에 운송 업체를 선택하는 데 도움을 드릴 수 있습니다.
PCB를 반품할 수 있습니까?
PCBs는 주문제작 상품으로 주문제작 상품으로 품질에 문제가 없을 경우 반품이 불가합니다.
내 주문은 언제 도착합니까?
모든 PCB는 오후 5시 이전에 제작이 완료되면 당일 발송됩니다.아시아 고객의 경우 2~3일, 유럽 고객은 6~7일, 미국(북부 및 남부) 고객은 6~7일이 소요되지만 운송업체는 운송의 복잡성으로 인해 이를 보장하지 않습니다.
패키지에 서명해야 합니까?
DHL, UPS, FedEx, TNT, Aramex 또는 EMS를 사용하여 모든 주문을 발송하므로 완전히 추적되며 서명이 필요할 수 있습니다.
내 주문을 어떻게 추적할 수 있습니까?
PCB 보드가 발송되면 추적 번호가 포함된 영업 부서에서 이메일을 통해 배송 확인을 받게 됩니다.공식 웹사이트에서 이 번호를 추적할 수 있습니다.
소포가 손상되거나 분실된 경우 어떻게 해야 합니까?
이러한 상황은 우리의 일상 업무에서 드뭅니다.PCB 보드는 PCB를 보호하기 위해 내부에 기포 재료로, 외부에는 KK 등급 상자로 포장되어 있습니다.그러나 소포가 분실되거나 손상된 경우 운송업체에 연락하여 교체 생산을 준비할 수 있도록 즉시 당사에 연락해야 합니다.파손된 포장재를 포함하여 파손된 물품은 참고용으로 보관하십시오.
