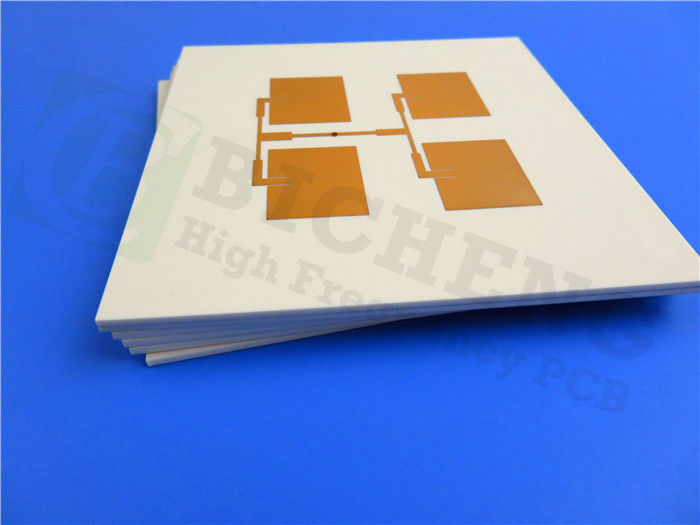

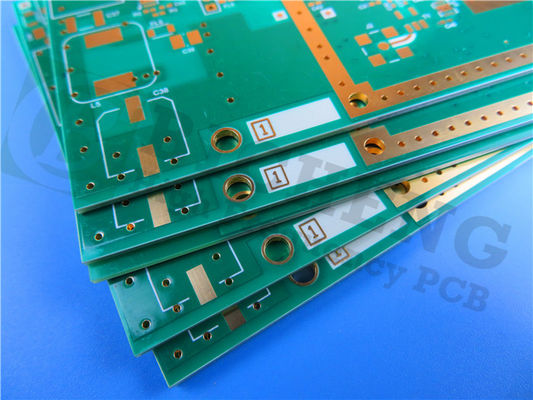

첨단산업을 위한 RO3003 물질 RF PCB 보드를 성교합니다

오늘, 우리는 여기에서 있고 최근에 적재된 PCB를 당신과 공유하여서 기쁩니다. PCB의 우리의 최근 출하는 품질과 성능에 대한 최대한 주목으로 정교하게 만들어졌습니다. PCB는 로저스 RO3003 물질로 구성되고, -40C 내지 +85C의 온도 범위 이내에 무연 기술에 의해 처리되고 가동을 위해 설계됩니다. 프리프레그 본드플라이 2929로 분리되는 5 밀리리터의 6 층 고주파 적층 특징 유전성 RO3003과 17 um의 토대 구리. 보드 치수는 +/- 0.15 밀리미터에 대한 허용한도로 20 Ｘ 15 밀리미터이고 디자인이 레이어 1부터 레이어 2까지 블라인드 바이어스를 포함합니다.

최적의 성능을 보증하면서, 끝난 PCB는 0.7 밀리미터의 두께를 가지고 있고, 외층 위의 1 온스 (1.4 밀리리터)과 인너 레이어 위의 0.5 온스의 끝난 Cu 중량을 특징으로 합니다. 그를 통해 도금 두께는 1 밀리리터이고 고품질 마무리를 제공하면서, 표면가공도가 몰입 닉레 몰입 팔라듐과 침지 금 (ENEPIG)를 이용하여 달성됩니다.

최근 PCB 선적은 어떤 최고 최저 실크 스트린 또는 위 / 바닥 솔더 마스크와 솔더 패드 위의 어떤 실크 스트린 없이, 정확한 성능과 신뢰성을 요구하는 전자 제품을 위해 설계됩니다. PCB는 그것이 품질의 가장 높은 표준을 충족시킨다는 것을 보증하기 위해 100% 전기적인 실험을 받습니다.

11이지 성분과 39개의 전체 패드, 21개 관통 구멍 패드, 15개의 최고 SMT 패드, 3개의 최저 SMT 패드, 51 바이아스와 9개 네트로, PCB는 가장 혹독한 성능 기준을 충족하도록 설계됩니다.

당신이 어떠한 기술적 문의 또는 조사를 있다면, sales10@bichengpcb.com에 담쟁이덩굴에 연락하세요. 우리의 PCB는 당신의 다음 작업을 위한 이상적 선택입니다.

RO3003의 포괄적 안내 : 특성에서부터 적용

---도입 : RO3003이 무엇이고 어떻게 그것은 효과가 있습니까?

고주파 PCB 디자인은 끊임없이 발전적 장이고 엔지니어들과 디자이너들이 그들의 디자인에 통합하기 위해 항상 혁신적이고 확실한 물질이 있는지 세심히 살핍니다. 최근 몇 년 내에 커다란 관심을 이끈 그러한 재료는 예외적 전기적이고 역학적 성질을 제공하는 고주파 박판 제품인 RO3003입니다.

RO3003의 이 포괄적 안내에서, 우리는 그것의 재산세와 장점과 제조 절차와 적용을 파헤칠 것입니다. 당신이 산업에 단련된 PCB 디자이너 또는 신참인지, 이 가이드는 고주파 PCB 디자인의 세계로의 가치있는 통찰력을 제공할 것입니다.

도입 : RO3003과 그것의 기능성의 베일을 벗기기

RO3003은 우수한 전기적이어서 요구하는 적용에 사용하기 위해 정교하게 만들어진 고주파 박판 제품과 기계적 성능입니다. 최대 중요성의 신호 무결성과 신뢰성이 있는 고속 디지털과 RF 적용에 이상적이게 하면서, 그것은 저유전 상수 값과 저손실 탄젠트를 제공하는 세라믹 채움 PTFE 물질을 포함합니다.

RO3003의 특성 : 유전체 상수와 열전도율과 많습니다

고주파 PCB 디자인을 위한 이상적 선택로 만들면서, RO3003은 예외적 전기적 성질을 자랑합니다. 그것의 유전체 상수는 많은 다른 고주파 PCB 물질 보다 매우 낮은 3.0±0.04 입니다. 이것은 개량신호 보전과 더 높은 실적의 결과를 초래한 더 빠른 신호 전송과 더 적은 희석으로 해석합니다.

RO3003은 또한 고열 전도성을 가지고 있으며, 그것이 열기를 식히고 신뢰성을 향상시키기 위해 돕습니다. 온도의 광범위에 걸쳐 안정적이게 하면서, 그것은 -3 ppm/C의 ε의 열 상수를 나타냅니다. 물질은 또한 10 GHz/23C에 있는 0.001의 tanδ으로, 저소비 전력 팩터를 가지고 있습니다.

RO3003을 고주파 PCB 디자인에 통합시키는 장점

고주파 PCB에서 RO3003 디자인의 장점은 수많습니다. 그것의 저유전 상수 값과 저손실 탄젠트는 그것을 신호 무결성과 신뢰성이 비판적인 고속 디지털과 RF 애플리케이션에 이상적이게 합니다. 또한 그것을 가옥한 환경의 용도에 적합하게 하면서, RO3003은 온도의 광범위에 걸쳐 우수한 열전도율과 안정성을 제공합니다.

다른 고주파 PCB 재료 대 RO3003 : 비교 분석

고주파 PCB 디자인에 관한 한, 선택하기 위한 여러 재료가 있습니다. 그러나, RO3003은 그것의 뛰어난 전기적이고 역학적 성질로 인해 나머지로 돌출됩니다. 이 코너에, 우리는 다른 인기있는 고주파 PCB 소재와 RO3003을 비교할 것입니다.

RO3003 PCBs를 제조하는 것 : 절차는 분명히 설명했습니다

제조 RO3003 PCBs는 재료의 고유의 특성으로 인해 전문 장비와 기술을 필요로 합니다. 이 부문에, 사용된 자재와 장비와 포함된 도전을 포함하여 우리는 RO3003 PCB의 제조 절차를 탐구할 것입니다.

RO3003과 고성능 PCB를 설계하는 것 : 팁과 편법

RO3003과 고성능 PCB를 설계하는 것 재료의 특성과 특성의 주의깊은 고려를 요구합니다. 이 부문에, 신호 라우팅과 레이어 적층화와 열 관리를 포함하여 우리는 RO3003과 고성능 PCB를 설계해서 팁과 편법을 제공할 것입니다.

RO3003 PCB 설계 위의 열 속성의 영향

열 속성은 고주파 PCB 설계에서 결정적인 역할을 하고 RO3003이 어떤 예외가 아닙니다. 이 단면에, 열 관리 기법과 열 안정성의 중요성을 포함하여 우리는 RO3003 PCB 설계 위의 열 속성의 영향을 조사할 것입니다.

RO3003과 신호 손실 매니지먼트 : 우수 사례

신호 손실은 고주파 PCB 디자인에 통상적인 문제이고 RO3003이 관리하고 있는 신호 손실에 관한 한 여러 이점을 제공합니다. 이 부문에, 제어된 임피던스와 적절한 레이어 적층화의 사용을 포함하여 우리는 RO3003 PCB로 신호 손실을 관리해서 우수 사례를 탐구할 것입니다.

무선주파수 / 마이크로파 기술에서 RO3003의 적용

RO3003은 그것의 저유전 상수 값과 저손실 탄젠트로 인해 RF와 마이크로파 응용에 쓸 이상적인 소재입니다. 이 부문에, 안테나와 필터와 증폭기를 포함하여 우리는 RF와 마이크로파 기술에서 RO3003의 적용을 탐구할 것입니다.

RO3003과 5G : 경기는 천국에서 했습니다

5G 기술의 출현은 고속 데이터 전송 속도를 지원할 수 있는 고주파 PCB 물질에 대한 수요를 증가시켰습니다. RO3003은 그것의 저유전 상수 값과 저손실 탄젠트로 인해 5G 적용에 쓸 이상적인 소재입니다. 이 부문에, 우리는 5G 기술과 그것의 잠재적 응용에서 RO3003의 역할을 연구할 것입니다.

결론 : 고주파 PCB 디자인을 위해 RO3003의 파워를 불러일으키기

RO3003은 고주파 PCB 디자인을 위해 예외적 전기적이고 역학적 성질을 제공하는 고성능 재료입니다. 그것의 저유전 상수 값과 저손실 탄젠트와 고열 전도성은 RF로부터, 적용의 넓은 범위에 대해 그것을 이상적이게 하고, 5G와 그 이상을 전자레인지로 요리합니다. RO3003의 특성과 장점을 이해함으로써, 디자이너들과 엔지니어들은 이 물질의 힘을 촉발시키고 품질과 신뢰성의 가장 엄격한 표준을 충족시키는 고성능 PCB를 만들 수 있습니다.
