환경적으로 우호적인 RO3010 재료 RF PCB 보드

RO3010 Material RF PCB Board Environmentally Friendly
RO3010 Material RF PCB Board Environmentally Friendly RO3010 Material RF PCB Board Environmentally Friendly

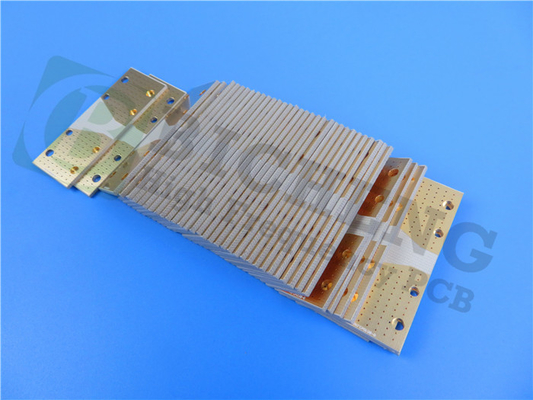

큰 이미지 :  환경적으로 우호적인 RO3010 재료 RF PCB 보드

제품 상세 정보:
상세 제품 설명
하이 라이트:

RO3010 RF PCB 보드

,

RF PCB 재료 이사회

,

RO3010 RF 회로판

안녕, 오늘 우리는 제한된 비정, 고품질 프린트 회로 기판의 선두 업체로부터 최근 PCB를 도입한 것에 행복합니다. 믿을 만하고 환경친화적 제품을 보증하면서, 이 이중의 측면을 가진 PCB는 로저스 RO3010 자재와 무연 처리로 구성됩니다.



-40C 내지 +85C의 작동 온도 범위와 함께, 이 PCB는 극단적인 조건에 견디도록 설계됩니다. 보드 치수는 5/5 밀리리터의 최소 추적 / 공간과 10 밀리리터의 최소 구멍 치수로, 8.00 X 8.00 밀리미터입니다. 끝난 판 두께는 (1.4 밀리리터) 끝난 구리 중량의 1 온스로 그리고 1 밀리리터의 도금 두께를 통해, 0.8 밀리미터입니다.



이 PCB는 단지 1성분과 세개의 전체 패드에 의해서 한개 관통 구멍 패드와 최고 SMT 패드와 최저 SMT 패드를 포함하는 소규모 프로젝트를 위해 완벽합니다. 2 바이아스와 한 네트가 또한 있습니다.



이 PCB 위의 표면가공도의 부족은 그것을 특별한 마무리가 요구되는 커스텀 애플리케이션에 이상적이게 하면서, 구리가 노출되는 것을 의미합니다. 솔더 패드 위의 어떤 실크 스트린이 없지만, 그러나 이사회가 신뢰성을 보증하기 위해 전기적으로 시험된 100%입니다.



어떠한 기술적 문의를 위해 sales10@bichengpcb.com에 담쟁이덩굴에 연락하세요. 이사회가 필요로 하는 당신의 인쇄 회로 기판의 모두를 위한 비정 제한되 믿으세요. 2023년, 비정 리미티드.을 저작권을 가집니다. 무단 복제 금지.



환경적으로 우호적인 RO3010 재료 RF PCB 보드 0



특성 RO3010 방향 유닛 상태 검사 방법
유전체 Constant,εProcess 10.2±0.05   10 GHz/23C IPC-TM-650 2.5.5.5 조여진 스트립라인
유전체 Constant,εDesign 11.2   8GHz 내지 40 기가헤르츠 미분 위상 렝스법
산재 Factor,tanδ 0.0022   10 GHz/23C IPC-TM-650 2.5.5.5
ε의 열 상수 -395 ppm/C 10 기가헤르츠 -50Cto 150C IPC-TM-650 2.5.5.5
치수 안정성 0.35
0.31

밀리미터 / M 냉각기 A IPC-TM-650 2.2.4
체적 저항률 105   MΩ.cm 냉각기 A IPC 2.5.17.1
표면 저항치 105   냉각기 A IPC 2.5.17.1
인장 탄성률 1902
1934

MPa 23C ASTM D 638
수분 흡수 0.05   % D48/50 IPC-TM-650 2.6.2.1
비열 0.8   j/g/k   산정됩니다
열전도율 0.95   W/M/K 50C ASTM D 5470
열 팽창율
(-55 내지 288C)
13
11
16


ppm/C 23C/50% RH IPC-TM-650 2.4.4.1
Td 500   C TGA   ASTM D 3850
비중 2.8   gm/cm3 23C ASTM D 792
구리 껍질 힘 9.4   Ib /에. 1 온스, 땜납 부유물 뒤에 있는 EDC IPC-TM 2.4.8
인화성 V-0       UL 94
적합한 무연 처리



RO3010 PCB 재료의 혜택을 발견하세요

---RO3010 : 고성능 PCBs를 위한 궁극적 선택



고성능 프린트 회로 기판을 만드는 것에 관해 이야기라면, 옳은 재료를 선택하는 것 비판적입니다. 그것의 다기능성과 고급 품질로 유명한 뛰어난 PCB 물질인 엔터 RO3010. 이 기사에서, 그것의 재산세와 특성과 적용을 탐구하면서, 우리는 RO3010에 있는 포괄적 관찰을 잡을 것입니다.



RO3010 PCB 재료를 도입하기

RO3010은 직조 유리 강화된 탄화수소 / 세라믹 재료로 구성된 고주파 적층체 재료입니다. 10.2±0.5의 저유전 상수 값과 함께, RO3010은 고주파수 애플리케이션에 이상적인 반면에, 0.0027의 그것의 저소비 전력 팩터는 신호 손실을 최소화해서 필수적입니다.



RO3010의 물성과 특성을 이해하기

RO3010은 PCB 디자이너들을 위한 흥미를 끄는 선택로 만드는 다수의 특성을 가집니다. 0.81 W/M/K의 그것의 열전도율은 고전력 성분으로부터의 열기를 식히는 것이 중요합니다. 또한 넓은 온도 범위에 걸쳐서 그것을 안정적이게 하면서, RO3010은 X와 Y 방향에서 13 ppm/C와 Z 방향에서 34 ppm/C의 낮은 열 팽창율을 가지고 있습니다.



RO3010 PCB 재료의 적용

RO3010은 일반적으로 고속 디지털과 고주파 주파수 (RF) 애플리케이션에서 사용됩니다. 그것의 저손실과 고열 전도성 때문에, 이 물질은 전자 레인지와 밀리미터-파 순응에 이상적입니다. 게다가, 그것이 무연 처리와 호환 가능한 것처럼 RO3010은 환경친화적입니다.



다른 PCB 자료 에 RO3010의 장점

다른 PCB 자료와 비교하여, RO3010은 여러 장점을 제공합니다. RO3010은 ε의 높은 열 상수를 가지고 있으며, 그것이 유전체 상수가 넓은 온도 범위에 걸쳐서 안정적인 것을 의미합니다. 덧붙여, 그것을 정확성이 결정적인 적용에 이상적이게 하면서, 재료는 우수한 차원 안정성을 가지고 있습니다.



RO3010 PCBs에 대한 설계 고려 사항

RO3010으로 설계할 때, 재료의 특성과 특성을 고려하는 것은 중요합니다. RO3010은 200C의 높은 유리 전이 온도를 가지고 있으며, 그것이 그것이 구조물 완전성을 잃지 않고 고온에 견딜 수 있는 것을 의미합니다. 덧붙여, 땜납 부유물 뒤에 1 온스 EDC에 대해 11 플리를 측정하면서, 재료의 구리 박리 강도는 비판적입니다.



RO3010 PCBs를 위한 제조 절차

RO3010 PCB를 위한 제조 절차는 다른 적층체 재료에 비슷합니다. 그러나, 물질의 고열 전도성 때문에, 열 응력을 감소시키기 위해 접착 공정을 최적화하는데 중요합니다. 좋은 접착력을 보증하고 디라미네이션의 더 리스크를 최소화하기 위해 고품질 동박을 사용하는 것은 또한 필수적입니다.



테스트와 RO3010 PCBs에 대한 품질 관리

RO3010 PCB는 그들이 산업 기준을 충족한다는 것을 보증하기 위해 엄격한 심사와 품질 관리를 받습니다. 재료의 유전체 상수와 흩어지기 인자가 IPC-TM-650 2.5.5.5를 사용하여 시험되는 반면에, ASTM D257은 재료의 치수 안정성을 시험합니다. IPC 2.5.17.1 시험 물질의 양과 표면 저항치와 물질이 구리도금한 IPC-TM 2.4.8 시험이 강도를 박리시킵니다.



RO3010 PCB 자재의 비용과 유용성

RO3010 PCB 자료는 넓게 이용 가능하고, 다양한 공급들로부터 구입될 수 있습니다. RO3010 PCB 재료의 비용은 그것의 고유의 특성과 특성으로 인해 다른 PCB 재료 보다 일반적으로 더 높습니다.



RO3010 기술의 향후 개발

기술이 계속 발전한 것처럼, 우리는 RO3010 기술에서 추가적 개발을 볼 것으로 기대할 수 있습니다. 초점의 영역은 넓은 온도 범위에 걸쳐서 그것의 안정성을 향상시키기 위해 물질의 ε의 열 상수를 감소시키고 있습니다. 또 다른 연구 분야는 심지어 더 높은 온도에 견딜 수 있는 새로운 접착 공정을 개발하고 있습니다.



결론 : RO3010이 당신의 PCB 프로젝트를 위한 올바른 선택입니까?

RO3010은 다른 재료 위에서 여러 장점을 제공하는 다재다능한 고품질 PCB 자료입니다. 그것의 저유전 상수 값과 저소비 전력 팩터와 고열 전도성은 고주파수 애플리케이션을 위한 이상적 선택로 만듭니다. 그러나, RO3010으로 설계할 때 재료의 특성과 특성을 고려하는 것은 필수적입니다. 결론적으로, 당신이 믿을 만한 고성능 PCB 재료를 찾고 있다면, RO3010은 탁월한 선택입니다.
