제품 상세 정보:
|
| 하이 라이트: | 고열 RF PCB 널,RF PCB 물자 30mil의 무연 RF PCB 물자,Lead Free RF PCB Material |
||
|---|---|---|---|

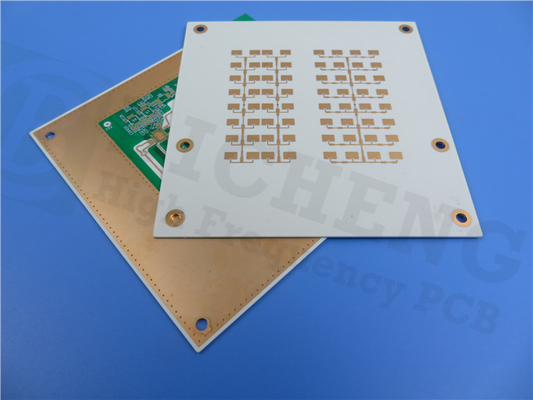

다양한 애플리케이션에 뛰어난 성능을 제공하는 탁월한 Rogers RO4350B 소재로 제작된 당사의 최신 PCB 출하량이 소개되었습니다.무연 프로세스와 -40℃ ~ +85℃의 작동 범위를 갖춘 PCB는 향후 몇 년 동안 고객의 요구 사항을 충족하도록 설계되었습니다.
양면 PCB로 구성된 RO4350B 유전체 층은 양면의 기본 구리가 17um인 30mil(0.762mm)를 측정합니다.모든 레이어에서 0.84mm의 완성된 보드 두께와 1oz(1.4mils)의 완성된 Cu 무게를 가집니다.최소 트레이스/공간 및 최소 구멍 크기는 각각 10/10mils 및 15mils이므로 공차가 엄격한 고밀도 응용 분야에 적합합니다.
PCB에는 25개의 스루홀 패드와 25개의 상단 SMT 패드를 포함하여 총 50개의 패드가 있는 29개의 부품이 있습니다.또한 91개의 비아와 11개의 네트가 있습니다.각 PCB는 품질과 신뢰성을 보장하기 위해 100% 전기 테스트로 철저히 테스트됩니다.
HASL 무연 표면 마감, 흰색 상단 실크스크린, 녹색 상단 및 하단 솔더 마스크는 당사 PCB의 표준 기능입니다.RO4350B 소재는 뛰어난 내습성을 제공하여 열악한 환경에 이상적입니다.또한 1mil의 비아 도금 두께를 특징으로 하여 오래 지속되는 내구성을 보장합니다.
| RO4350B 일반 값 | |||||
| 재산 | RO4350B | 방향 | 단위 | 상태 | 시험 방법 |
| 유전 상수, ε프로세스 | 3.48±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정 스트립라인 | |
| 유전율,εDesign | 3.66 | 지 | 8 ~ 40GHz | 미분 위상 길이 방법 | |
| 소산 계수tan,δ | 0.0037 0.0031 |
지 | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +50 | 지 | ppm/℃ | -50℃~150℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2×1010 | MΩ.cm | 조건 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 5.7x109 | MΩ | 조건 A | IPC-TM-650 2.5.17.1 | |
| 전기적 강도 | 31.2(780) | 지 | Kv/mm(v/밀) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 16,767(2,432) 14,153(2,053) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 굴곡강도 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.5 | X, Y | mm/m (밀/인치) |
식각 후+E2/150℃ | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 10 12 32 |
엑스 와이 지 |
ppm/℃ | -55℃~288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃ TMA | ㅏ | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| 열 전도성 | 0.69 | 월/월/확인 | 80℃ | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50℃ |
ASTM D 570 | |
| 밀도 | 1.86 | gm/센티미터삼 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (플리) |
솔더 플로트 1 온스 후. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 가연성 | (3)V-0 | UL 94 | |||
| 무연 프로세스 호환 가능 | 예 | ||||
RO4350B: 고성능 애플리케이션을 위한 궁극의 PCB 소재
PCB 설계와 관련하여 최적의 성능과 신뢰성을 달성하려면 올바른 재료를 선택하는 것이 중요합니다.고주파 및 고온 애플리케이션의 요구 사항을 처리할 수 있는 최고 수준의 PCB 소재를 찾고 있다면 RO4350B가 적합합니다.
RO4350B는 30mil RO4350B 유전체 층과 양면에 17um의 베이스 구리를 자랑하는 양면 PCB 소재입니다.모든 레이어에서 0.84mm의 완성된 보드 두께와 1oz(1.4mils)의 완성된 Cu 중량을 갖춘 이 소재는 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.또한 무연 공정과 호환되므로 PCB 설계를 위한 환경 친화적인 선택입니다.
그러나 RO4350B를 진정으로 차별화하는 것은 성능 특성입니다.3.48±0.05의 유전 상수와 3.66의 설계 유전 상수를 갖춘 RO4350B는 고주파 애플리케이션을 위한 탁월한 신호 무결성을 제공합니다.또한 10GHz/23℃에서 tan,δ 0.0037의 낮은 손실 계수를 자랑하여 신호 손실을 최소화합니다.
RO4350B는 또한 +50ppm/℃의 ε 열 계수와 80℃에서 0.69W/M/K의 열전도율로 고온 응용 분야에 매우 적합합니다.또한 >280℃의 매우 높은 Tg를 가지고 있어 고온 환경에서 사용하기에 이상적입니다.
내구성과 신뢰성 측면에서 RO4350B가 제공합니다.내습성이 뛰어나 열악한 환경에서도 견딜 수 있습니다.또한 1mil의 비아 도금 두께를 가지고 있어 오래 지속되는 내구성에 기여합니다.
고성능 애플리케이션의 요구 사항을 처리할 수 있는 PCB 소재를 찾고 있다면 RO4350B가 확실한 선택입니다.탁월한 성능 특성을 통해 회로의 성능을 향상시키고 현재와 미래의 설계 요구 사항을 충족할 수 있습니다.
모든 기술 질문에 대한 지원은 전문가 팀에서 쉽게 이용할 수 있습니다.도움이 필요하면 sales10@bichengpcb.com으로 영업팀에 문의하세요.
