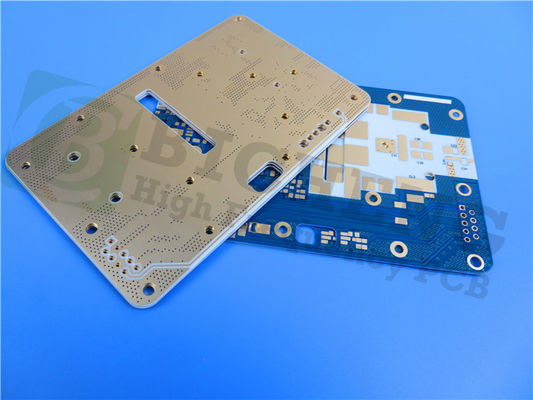

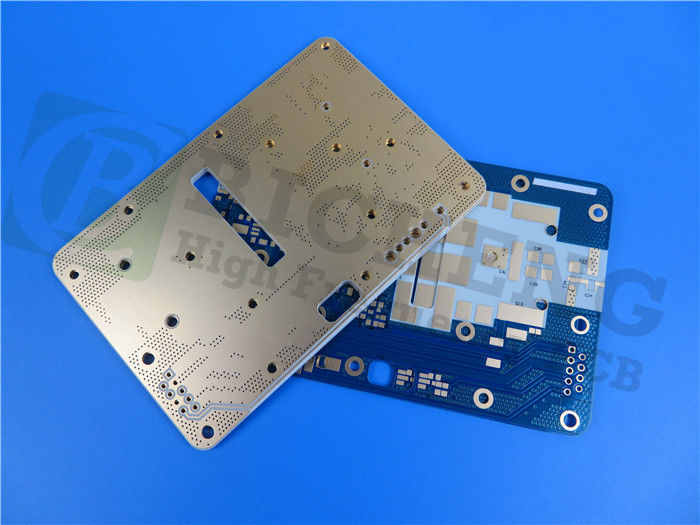

이제 우리는 광범위한 응용 분야에서 안정적이고 효율적인 작동을 제공하는 새로 출시된 2층 강성 PCB를 소개합니다.PCB 재료는 RO4360G2 탄화수소/세라믹/우븐 유리와 무연 공정을 사용하여 구성되어 환경을 생각하는 제조에 적합합니다.PCB는 -40℃ ~ +85℃의 온도 범위 내에서 작동할 수 있습니다.
보드 치수는 +/- 0.15mm의 공차로 43mm x 86mm로 측정되며 최소 트레이스/공간은 7/9mils이고 최소 구멍 크기는 0.3mm입니다.이 PCB 구성에는 블라인드 또는 매립형 비아가 사용되지 않으며, 완성된 보드 두께는 0.6mm이고 완성된 Cu 무게는 모든 레이어에 1oz(1.4mils)입니다.비아 도금 두께는 1mil이고 표면 마감은 Immersion Silver입니다.솔더 패드에 실크스크린이 없으며 신뢰성을 보장하기 위해 100% 전기 테스트를 활용합니다.
PCB 통계는 총 90개의 패드, 26개의 스루홀 패드, 64개의 상단 SMT 패드가 있는 35개의 구성 요소를 나타내며 하단 SMT 패드는 없습니다.46개의 비아와 12개의 네트가 있습니다.제공되는 삽화의 유형은 Gerber RS-274-X입니다.
RO4360G2 - 고주파 애플리케이션을 위한 궁극의 PCB 소재
올바른 PCB 재료를 선택하는 것은 성능이 가장 중요한 고주파 애플리케이션 설계의 중요한 측면입니다.고주파수 PCB에서 인기를 얻고 있는 재료 중 하나는 RO4360G2입니다.이 탄화수소/세라믹/직조 유리 기반 소재는 우수한 유전 특성과 우수한 성능을 자랑하므로 고주파 응용 분야에 이상적인 선택입니다.
| 기판 재료: | 탄화수소 세라믹 충전 열경화성 재료 |
| 지정: | RO4360G2 |
| 유전 상수: | 6.15 ±0.15 |
| 레이어 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz(17µm), 1oz(35µm), 2oz(70µm) |
| 기판 두께: | 8mil(0.203mm), 12mil(0.705mm), 16mil(0.406mm), 20mil(0.508mm), 24mil(0.610mm), 32mil(0.813mm), 60mil(1.524mm) |
| PCB 크기: | ≤400mm X 500mm |
| 솔더 마스크: | 그린, 블랙, 블루, 옐로우, 레드 등 |
| 표면 마무리: | 베어 구리, HASL, ENIG, OSP 등 |
RO4360G2 재료의 특성 및 특성:
RO4360G2 소재는 6.15±0.15의 유전 상수와 0.0038의 낮은 손실 계수를 특징으로 하여 고주파 애플리케이션에 최적의 선택입니다.또한 이 소재는 우수한 열전도율, 전기적 강도 및 기계적 특성을 나타내어 고온 및 열악한 환경을 견딜 수 있습니다.
고주파 애플리케이션에서 RO4360G2 소재의 장점:
RO4360G2 소재는 향상된 신호 무결성, 감소된 손실 및 향상된 성능을 포함하여 고주파수 PCB 설계에 여러 가지 이점을 제공합니다.이 소재는 또한 더 큰 설계 유연성을 제공하며 항공 우주,통신 및 의료 기기.
RO4360G2 PCB 재질의 응용:
RO4360G2 소재는 RF/마이크로파 구성 요소, 안테나 및 필터를 비롯한 다양한 고주파 애플리케이션에 적합합니다.이 소재는 또한 레이더 시스템 및 통신 장비용 항공 우주 산업에서 널리 사용됩니다.
결론:
RO4360G2 PCB 소재는 고주파 애플리케이션을 위한 최고의 선택으로 탁월한 성능과 신뢰성을 제공합니다.RO4360G2 재료를 선택함으로써 설계자는 고주파 PCB에서 최적의 신호 무결성, 손실 감소 및 향상된 성능을 달성할 수 있습니다.
|
|
