제품 상세 정보:
|

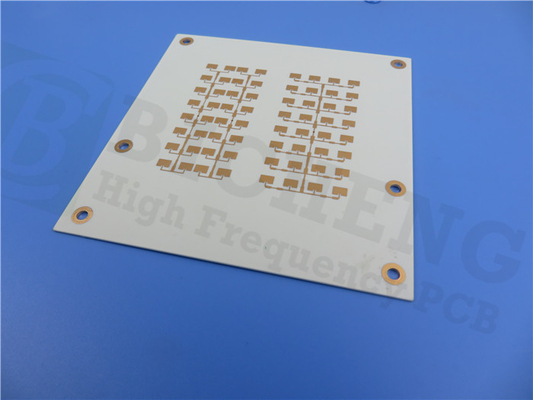

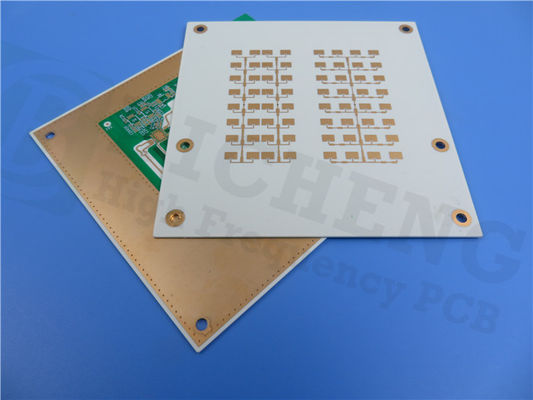

| 하이 라이트: | 30 밀리 PCB 보드,로저스 4350 기판 PCB 물질,1온스 구리 PCB 보드 |
||
|---|---|---|---|
인쇄 회로 보드 (PCB) 를 만들 때, 재료 선택, 구성 세부 사항, 스택업 구성 등 여러 가지 요소를 고려해야 한다.우리는 특정 PCB에 대한 이러한 요소의 포괄적인 개요를 제공.
사용 된 PCB 물질은 로저스 RO4350B 탄화수소 세라믹 라미네이트입니다. 이 물질은 높은 주파수 성능, 낮은 손실 및 납 없는 구성으로 알려져 있습니다.환경 친화적 인이 물질은 3.48의 변전체 및 0.0037의 분산 인수를 10 GHz에서 가지고 있습니다. 이 물질은 -40 °C에서 +85 °C의 온도 범위 내에서 작동 할 수 있습니다.
이 PCB를 위한 스택업 구성은 17um의 두께를 가진 각 2층의 구리 기반을 포함합니다. 사용 된 다이 일렉트릭 물질은RO4350B, 두께는 60mL입니다. 기본 구리 층은 다이 일렉트릭 층 사이에 샌드위치되어, 1.6mm의 완성 된 보드 두께와 1 온스 (1oz) 의 완성 된 Cu 무게가 발생합니다.4 밀리) 모든 층비아 접착 두께는 1 밀리이며 표면 완성도는 ENIG입니다. PCB에는 상단 또는 하단 실크 스크린이 없으며 용접 패드에는 실크 스크린이 없습니다.
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
구조 세부 사항에 관해서는 PCB의 크기는 76.00mm x 76.00mm이며 허용 범위는 +/- 0.15mm입니다. 최소 흔적 / 공간은 6/6 밀리이며 최소 구멍 크기는 0.45mm입니다.이 디자인에는 맹인 또는 묻힌 비아스가 포함되어 있지 않습니다.PCB는 50개의 부품, 73개의 패드, 26개의 뚫린 패드, 47개의 상단 SMT 패드, 그리고 0개의 하단 SMT 패드, 71개의 비아와 9개의 네트워크로 구성되어 있습니다. PCB는 품질을 보장하기 위해 100%의 전기 테스트를 거쳤습니다.
이 PCB는 임피던스 매칭을 포함하지 않으며, 허용값은 +/- 10%입니다.
모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com 에 아이비에 연락하는 것을 주저하지 마십시오.
PCB 재료, 스택업 및 건설 세부 사항에 대한 포괄적 인 가이드
RO4350B PCB의 특성
변압기 상수: RO4350B의 주요 특징 중 하나는 변압기 상수이며, 프로세스에서는 3.48±0.05이고 설계에서는 3.66입니다.이것은 낮은 신호 손실을 필요로하는 고주파 애플리케이션에 이상적입니다.
분산 요인: RO4350B는 10 GHz/23°C에서 0.0037 및 2.5 GHz/23°C에서 0.0031의 낮은 분산 요인 (tan δ) 을 가지고 있습니다.낮은 신호 손실이 필요한 고주파 애플리케이션에 훌륭한 선택.
ε의 열 계수: RO4350B는 +50 ppm/°C의 ε의 열 계수를 가지고 있으며, 광범위한 온도 범위에서 더 안정적이고 신뢰할 수 있습니다.
부피 및 표면 저항: RO4350B의 부피 저항은 1.2 x 10^10 MΩ.cm (COND A) 이며 표면 저항은 5.7 x 10^9 MΩ (COND A) 이다.이 값은 우수한 전기 단열 특성을 필요로 하는 고주파 애플리케이션에 중요합니다..
전기 강도: RO4350B는 0.51mm (0.020") 에서 31.2 Kv / mm (780 v / mil) 의 우수한 전기 강도를 가지고 있으며, 고전압 단열이 필요한 고주파 애플리케이션에 이상적입니다.
튼튼성: RO4350B는 X 방향으로 16,767 MPa, Y 방향으로 14,153 MPa의 높은 튼튼성, 그리고 203 MPa의 튼튼성 (29.5 ksi) 를 X 방향과 130 MPa (18.9 ksi) 를 Y 방향으로 가집니다. 굽힘 강도는 255 MPa (37 kpsi) 에서 높으며, 고주파 애플리케이션에 내구적이고 신뢰할 수있는 재료입니다.
열 확장 계수: RO4350B는 X 및 Y 방향으로 열 확장 계수가 낮습니다.이는 광범위한 온도 범위에서 안정적이고 신뢰할 수있는 성능을 필요로하는 고주파 애플리케이션에 중요합니다..
Tg 및 Td: RO4350B는 TMA (A) > 280 °C의 높은 유리 전환 온도 (Tg) 와 390 °C TGA의 분해 온도 (Td) 를 가지고 있습니다. 이것은 고온 애플리케이션에 이상적입니다.
열전도: RO4350B는 80 °C에서 0.69 W/M/oK의 높은 열전도를 가지고 있으며, 효율적인 열 방출이 필요한 고주파 애플리케이션에 탁월한 선택입니다.
수분 흡수: RO4350B는 50°C의 물에 48시간 침몰한 후 0.06%의 낮은 수분 흡수율을 가지고 있습니다.습한 환경에서 안정적인 성능을 요구하는 고주파 애플리케이션에 중요합니다..
밀도: RO4350B는 23°C에서 1.86gm/cm3의 밀도를 가지고 있으며, 가벼운 재료를 필요로 하는 고주파 애플리케이션에 중요합니다.
구리 껍질 강도: RO4350B는 0.88 N/mm (5.0 pli) 의 높은 구리 껍질 강도를 가지고 있습니다.구리와 기판 사이의 강한 접착이 필요한 고주파 애플리케이션에 이상적인 선택이됩니다..
연화성: RO4350B는 연화성 (3)V-0으로 등급되어 고주파 응용에 안전한 재료입니다.
납 없는 프로세스 호환성: RO4350B는 납 없는 프로세스 호환성으로, 고주파 PCB를 위해 환경 친화적인 선택이 됩니다.
결론적으로, RO4350B는 고성능 물질로 고주파 PCB에 이상적입니다. 낮은 신호 손실, 낮은 방출 요인, 우수한 전기 단열 특성,고전압 단열, 그리고 고온 성능은 다양한 고주파 애플리케이션에 대한 훌륭한 선택입니다.RO4350B를 고려합니다..
