제품 상세 정보:
|
| 하이 라이트: | DK 6.15 RF PCB 보드,50mil 듀얼 레이어 RF PCB 보드,구리 완공 PCB 재료 |
||
|---|---|---|---|

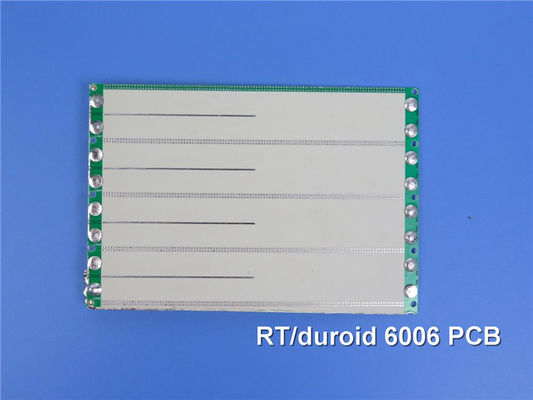

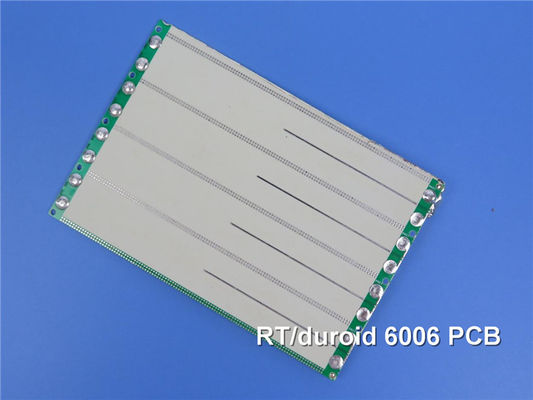

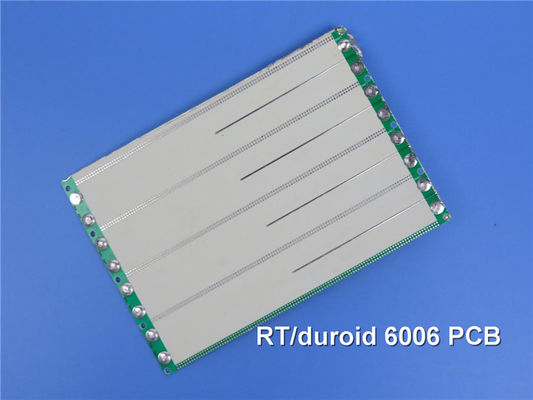

우리는 새로 선적된 PCB를 여러분과 공유하는 것을 기쁘게 생각합니다. 이 PCB는 6의 변압수 상수와 RT/duroid 6006 세라믹 PTFE 복합재로 구성되어 있습니다.15, 최소 신호 손실과 최대 효율을 보장합니다. 납 없는 공정으로 공급되며 환경 친화적이며 -40 °C에서 +85 °C의 온도 범위에서 작동 할 수 있습니다.
PCB는 구조적 안정성을 보장하기 위해 35um의 완공 구리와 RT/duroid 6006 다이렉트릭 50 mil (1.27mm) 으로 2층 딱딱한 스택업이 있습니다.
건설 세부 사항에는 77mm x 59mm의 보드 크기가 포함되며, +/- 0.15mm의 허용량으로 생산되는 두 가지 유형의 PCB가 있습니다. 최소 흔적 / 공간은 8/7 밀리이며 최소 구멍 크기는 0.5mm입니다.장님이나 묻혀있는 튜브가 없습니다., 1.3mm의 완성 된 보드 두께, 모든 층에 1 온스 (1.4 밀리) 의 완성 된 구리 무게. 접착 두께는 1 밀리이며 표면 완성도는 몰입 금입니다.위쪽이나 아래쪽의 실크 스크린이 없습니다., 하지만 상단 용접 마스크는 녹색입니다. 용접 패드에는 실크 스크린이 없으며 품질 보증에 100% 전기 테스트가 사용됩니다.
PCB 통계는 29 개의 구성 요소, 총 54 개의 패드, 38 개의 구멍 패드, 16 개의 상위 SMT 패드 및 하위 SMT 패드 없습니다. 23 개의 비아와 5 개의 네트워크가 있습니다.
제르버 RS-274-X가 우리의 표준 아트워크로 사용되고 PCB는 고품질 성능을 위해 IPC-Class-2 산업 표준을 충족합니다.
우리의 전 세계 서비스는 고객이 어디에 있든 자신의 독특한 PCB를 얻을 수 있도록 보장합니다. 기술적인 질문은 sales10@bichengpcb.com에서 Ivy에 연락하여 해결할 수 있습니다.
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 명칭: | NT1기생물 |
| 다이렉트릭 상수: | 6.15 |
| 분산 요인 | 0.0027 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 25밀리 (0.635mm), 50밀리 (1.27mm), 75밀리 (1.905mm), 100밀리 (2.54mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
RT 고 주파수 애플리케이션에 최적의 선택
기술 발전이 계속됨에 따라 고주파 신호를 처리 할 수있는 고성능 인쇄 회로 보드 (PCB) 의 수요가 증가하고 있습니다. RT/duroid 6006,소금, 소금, 소금, 소금, 고 주파수 애플리케이션에 대한 PCB 재료로 등장했습니다.
| NT1기생물 | |||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.45 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -410 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 7 x 107 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 2 x 107 | 모 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 627(91) 517(75) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 12 ~ 13 4 ~ 6 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 1069 (115) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 54(7.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 33 | Z | % | ||
| 플렉서럴 모듈 | 2634 (382) 1951 (283) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 38 (5.5) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.33 21 | Z Z | % | 24시간 50분°C/7MPa 24h/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.05 | % | D48/50°C00.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.49 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °CTGA | ASTM D3850 | ||
| 밀도 | 2.7 | g/cm3 | ASTM D792 | ||
| 특정 열 | 0.97(0.231) | j/g/k (BTU/ib/)오F) |
계산 | ||
| 구리 껍질 | 14.3 (2.5) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
성질 및 응용:
RT/듀로이드 6006는 6.15±0의 다이렉트릭 상수를 가지고 있다.15, 최소 신호 손실과 최대 효율을 보장합니다. 0.의 낮은 분산 인수 (tanδ) 를 가지고 있습니다.0027, 고 주파수 응용 용도로 이상적입니다. ε의 열 계수는 -410 ppm/°C이며, 고 온도 환경에서 안정성을 보장합니다.NT1공연성 6006, 제조업체들 사이에서 인기 있는 선택입니다.
RT/Duroid 6006의 장점:
RT/duroid 6006는 다른 PCB 재료에 비해 몇 가지 장점을 가지고 있습니다. 그 예외적 인 변압 변수 및 낮은 소분 요인은 최적의 신호 무결성을 허용합니다.신호 왜곡 또는 손실 위험을 줄이는 것또한 고온 환경에서 매우 안정적이므로 까다로운 응용 프로그램에서 사용하기에 이상적입니다. 또한 납 없는 프로세스와 호환됩니다.환경 규제를 충족하려는 제조업체에게 필수적입니다..
환경적 이점:
뛰어난 성능 외에도 RT/duroid 6006는 환경 친화적입니다.환경 규제를 충족하려는 제조업체에게 이상적인 선택이됩니다..
결론:
RT/duroid 6006는 고주파 애플리케이션에서 PCB로 사용되는 재료로 부상했습니다.그리고 환경적 이점은 고성능 PCB를 설계하려는 제조업체에게 이상적인 선택이 됩니다.특유의 특성과 엄격한 품질 관리 표준으로ds, RT/duroid 6006는 고주파 PCB 설계에 혁명을 일으키고 다양한 애플리케이션에서 비교할 수 없는 성능을 제공합니다.
