2층 32mil RO4003C ENEPIG을 가진 딱딱한 PCB

2 Layer 32mil RO4003C Rigid PCB With ENEPIG
2 Layer 32mil RO4003C Rigid PCB With ENEPIG 2 Layer 32mil RO4003C Rigid PCB With ENEPIG

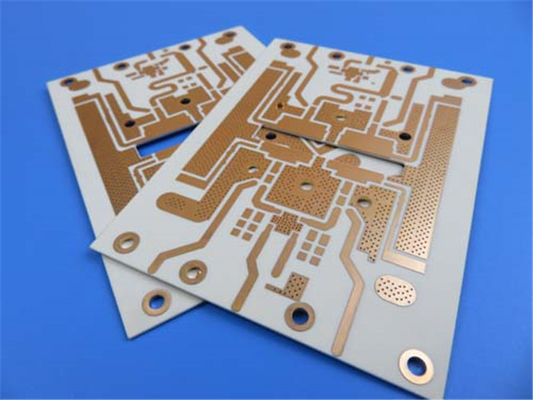

큰 이미지 :  2층 32mil RO4003C ENEPIG을 가진 딱딱한 PCB

제품 상세 정보:
상세 제품 설명
하이 라이트:

탄화수소 세라믹 라미네이트 RF PCB 보드

,

32 밀리 릭드 PCB

,

ENEPIG 딱딱한 PCB

오늘 우리는 RO4003C 탄수화물 세라믹 라미네이트를 사용하여 2층 딱딱한 PCB의 건설을 논의할 것입니다.



이 프로젝트에서 사용 된 PCB 물질은 RO4003C 탄화수소 세라믹 라미네이트입니다. 이 물질은 높은 주파수 성능과 낮은 다이 일렉트릭 손실로 알려져 있습니다.이 물질을 PCB에 사용하는 것은 최적의 신호 품질을 보장하고 구성 요소 간의 소음과 교차 소리를 줄입니다.또한, 제조에 사용되는 납 없는 과정은 환경 친화적 인 것으로, -40°C에서 +85°C의 넓은 온도 범위에서 작동 할 수 있습니다.

PCB의 스택업 구성은 2층의 딱딱한 보드입니다. 양쪽에 35mm의 완공 구리 무게가 있습니다.그리고 스택업은 고주파 성능을 위해 최적화되었습니다RO4003C 탄화수소 세라믹 라미네이트를 다이 일렉트릭 재료로 사용하는 것은 PCB가 낮은 다이 일렉트릭 손실을 가지고 있음을 보장하여 고 주파수 애플리케이션에 적합합니다.



PCB의 구성 세부 사항은 최적의 성능과 신뢰성을 보장하기 위해 신중하게 선택되었습니다. 게시판의 크기는 40mm x 26mm이며 허용 범위는 +/- 0.15mm입니다.최소 추적/공간은 5/6 밀리입니다., 최소 구멍 크기는 0.3mm입니다. 실명 또는 묻힌 비아스가 없습니다. 완성 된 보드의 두께는 0.9mm이며 완성 된 Cu 무게는 모든 층에 1 온스 (1.4 밀리) 입니다.비아 플래팅 두께는 1 밀리입니다, 그리고 표면 완성도는 전극적 니켈 전극적 팔라디움 및 몰입 금 (ENEPIG) 이다. 상단 또는 하단 층에는 실크 스크린이 없으며 상단 또는 하단 층에는 용접 마스크가 없습니다.용접 패드에는 실크 스크린이 없습니다., 100% 전기 테스트가 수행되었습니다.



PCB는 총 95 개의 구성 요소와 112 개의 패드를 가지고 있으며, 37 개의 구멍 패드와 75 개의 상단 SMT 패드가 있습니다. 아래쪽 SMT 패드가 없습니다. 68 개의 비아와 15 개의 네트워크가 있습니다.이 PCB에 제공 된 그림의 유형은 PCBDOC입니다..



결론적으로,RO4003C 탄화수소 세라믹 라미네이트를 사용하여 2층 딱딱한 PCB를 만드는 것은 현대 전자제품에 대한 신뢰할 수 있고 효율적인 솔루션입니다.RO4003C 탄화수소 세라믹 라미네이트 사용은 최적의 신호 품질을 보장하고 구성 요소 간의 노이즈와 크로스 스톡을 줄입니다.그것의 스택업 구성과 건설 세부 사항은 최적의 성능과 신뢰성을 보장하기 위해 신중하게 선택됩니다.PCB는 품질과 신뢰성을 보장하기 위해 100% 전기 테스트를 받았습니다.PCB는 고주파 응용 프로그램에 이상적이며 -40 °C에서 +85 °C의 넓은 온도 범위에서 작동 할 수 있습니다. 기술적 질문이 있다면 sales10@bichengpcb.com에 문의하십시오.



재산 RO4003C 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3.55 Z   8~40 GHz 차분 단계 길이의 방법
분산 요인,δ 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
열 계수 ε +40 Z ppm/°C -50°C~150°C IPC-TM-650 2.5.5.5
부피 저항성 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
표면 저항성 4.2 x 109   COND A IPC-TM-650 2.5.17.1
전기력 31.2 ((780) Z Kv/mm ((v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
튼튼성 모듈 19650 ((2,850)
19450 ((2,821)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
팽창 강도 139(20.2)
100 ((14.5)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
굽기 힘 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
차원 안정성 <0.3 X,Y mm/m
(밀리 / 인치)
에치+E2/150°C 후에 IPC-TM-650 2.4.39A
열 팽창 계수 11
14
46
X
Y
Z
ppm/°C -55°C~288°C IPC-TM-650 2.4.41
Tg >280   °C TMA A IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
열전도성 0.71   W/M/oK 80°C ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50°C
ASTM D 570
밀도 1.79   gm/cm3 23°C ASTM D 792
구리 껍질 강도 1.05
(6.0)
  N/mm
(PLI)
용접 후 1 온스
EDC 포일
IPC-TM-650 2.4.8
발화성 제1호       UL 94
납 없는 공정 호환성



2층 32mil RO4003C ENEPIG을 가진 딱딱한 PCB 0



RO4003C 고성능 PCB용 탄화수소 세라믹 라미네이트



RO4003C는 고품질의 탄화수소 세라믹 라미네이트로 고주파 인쇄 회로 보드 (PCB) 제조에 일반적으로 사용됩니다. 우수한 전기 및 기계적 특성을 제공합니다.까다로운 환경에서 안정적이고 신뢰할 수 있는 성능을 필요로 하는 애플리케이션에 적합합니다.이 기사에서는 RO4003C의 주요 특징과 장점, 그리고 그 전형적인 특성에 대해 자세히 설명할 것입니다.



다이렉트릭 상수 및 분사 요인:

RO4003C는 10 GHz와 23°C에서 3.38±0.05 (프로세스 방향) 의 낮고 안정적인 변압전력을 나타냅니다. 이 특성은 일관된 신호 무결성 및 임피던스 제어,고주파 애플리케이션에 이상적입니다.또한 RO4003C의 분산 인수 (tan δ) 는 10 GHz와 23°C에서 0.0027을 측정하여 매우 낮으며 이는 낮은 신호 손실과 최소한의 분산에 기여합니다.



열 안정성 및 기계 강도:

열 계수 ε는 +40 ppm/°C이며 Tg (글라스 전환 온도) 는 280°C를 초과합니다.RO4003C는 뛰어난 차원 안정성을 제공하며 고온 제조 프로세스에 견딜 수 있습니다.-40°C에서 +85°C까지 넓은 온도 범위에서 기계적 강도와 전기적 특성을 유지하여 다양한 환경에서 안정적인 작동을 보장합니다.라미네이트의 팽창 모듈과 강도는 PCB의 구조적 무결성을 제공합니다., 각각 약 19,650 MPa와 139 MPa의 값.



전기 및 표면 특성:
RO4003C는 0.51mm (0.020) 의 두께에서 31.2 kV/mm (780 V/mil) 를 측정하는 높은 전기 강도를 가지고 있습니다. 이 특성은 우수한 단열을 보장하고 전기 고장을 방지합니다.1의 부피 저항성.7 x 10^10 xn--M-jlb.cm 및 4.2 x 10^9 MΩ의 표면 저항성은 RO4003C를 고주파 및 고속 디지털 응용 프로그램에 매우 적합하게 만듭니다.



열 관리:
효율적으로 열을 분산하기 위해, RO4003C는 80°C에서 0.71 W/M/oK의 열 전도성을 제공합니다. 이 특성은 PCB에서 낮은 작동 온도를 유지하는 데 도움이됩니다.열 스트레스 위험을 줄이고 전체 시스템 신뢰성을 높이는 것.



납 없는 공정 호환성:
RO4003C는 납 없는 PCB 조립 프로세스와 완전히 호환되며 환경 규정과 산업 표준을 준수합니다.이 호환성은 RO4003C를 사용하여 제조 된 전자 제품이 위험한 물질과 관련된 최신 요구 사항과 제한 사항을 충족하는지 보장합니다..



건설 세부 사항:
RO4003C를 사용하는 2층 딱딱한 PCB에 대한 지정된 스택업은 32 밀리 RO4003C 다이 일렉트릭 층과 함께 양쪽에 35 μm의 완공 구리를 포함합니다. 완공 판 두께는 0.9 mm입니다.그리고 완성 된 구리 무게는 1 온스 (1.4 밀리) 를 통해 모든 층. PCB의 크기는 40 mm x 26 mm이며, 허용 범위는 +/- 0.15 mm입니다. 최소 흔적 너비와 간격은 5/6 밀리이며 최소 구멍 크기는 0.3 mm입니다.보드에는 맹목 또는 묻힌 비아스가 없습니다.



표면 가공 및 마스크:
이 PCB를 위해 선택 된 표면 마감은 전기 불량 니켈 전기 불량 팔라디움 및 몰입 금 (ENEPIG) 이다. 이 마감은 우수한 용접성 및 부식 저항성을 제공합니다.신뢰성 있는 용접 결합을 보장합니다.PCB에는 상단이나 하단 실크 스크린이나 솔더 마스크가 없으며 솔더 패드에는 실크 스크린이 없습니다.



품질 보장:
PCB의 신뢰성 및 기능을 보장하기 위해 100% 전기 테스트를 수행하여 회로의 연결성과 적절한 기능을 확인합니다.이 포괄적 인 시험 절차 는 잠재적 인 제조 결함 을 확인 하는 데 도움 이 되고 최종 제품 이 원하는 사양 을 충족 하는 것 을 보장 합니다.



결론:
RO4003C 탄화수소 세라믹 라미네이트는 예외적인 전기적, 열적 및 기계적 특성으로 고주파 및 고성능 PCB 애플리케이션에 탁월한 선택입니다.저전압상수, 안정적인 신호 무결성, 납 없는 공정과의 호환성으로 인해 광범위한 산업에 적합합니다.RO4003C는 신뢰할 수 있고 효율적인 전자 제품 개발을 가능하게 합니다..



추가 기술 문의 또는 특정 PCB 프로젝트에서 RO4003C의 사용을 탐구하려면 sales10@bichengpcb.com에서 Ivy에 문의하십시오.



2층 32mil RO4003C ENEPIG을 가진 딱딱한 PCB 1
