다층 로저스 3003 블라인드 PCB 침수 금화

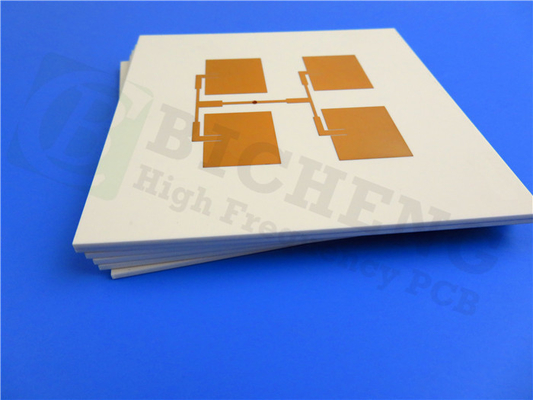

Multilayer Rogers 3003 Blind Via PCB Immersion Gold Plating
Multilayer Rogers 3003 Blind Via PCB Immersion Gold Plating Multilayer Rogers 3003 Blind Via PCB Immersion Gold Plating

큰 이미지 :  다층 로저스 3003 블라인드 PCB 침수 금화

제품 상세 정보:
상세 제품 설명
강조하다:

PCB를 통한 다층 블라인드

,

PCB를 통해 잠수 금 접착 블라인드

,

로저스 3003 PCB 재료

프린트 회로 보드 (PCB) 의 세계에 우리의 최신 추가를 소개합니다. 첨단 기술, 신뢰할 수 있는 성능, 글로벌 가용성을 결합한 새로 선보인 PCB입니다.정확성 과 품질 을 염두 에 두고 만든 것이 PCB는 다양한 애플리케이션의 요구를 충족시키기 위해 특별한 기능을 제공합니다.



PCB 물질 및 스택업:

이 PCB의 기초는 고품질의 로저스 RO3003 세라믹으로 채워진 PTFE 복합재료입니다.이 물질은 최적의 신호 무결성과 효율적인 신호 전송을 보장합니다.PCB는 -40°C에서 +85°C의 온도 범위 내에서 완벽하게 작동하여 다양한 환경 조건에 적합합니다.



이 8층의 딱딱한 PCB는 성능을 향상시키는 세심한 스택업 구성을 자랑합니다. 각 18μm의 구리 층은 각 0.0m의 로저스 3003 기판과 교차됩니다.두께 127mm0.076mm의 두께의 Bondply 2929은 구리 층과 기판 사이의 안정성과 강화 기능을 제공합니다.



건설 세부 사항 및 사양:

새로 선적된 PCB는 프로젝트 요구 사항을 충족시키기 위해 정확한 구조 세부 사항과 사양이 제공됩니다. 보드 크기는 237mm x 70.1mm,정밀 맞춤최소한의 흔적/공간은 4/4 밀리미터이며 복잡한 회로 디자인을 허용하며 최소 구멍 크기는 0.4mm입니다.



레이어 L5-L8에 블라인드 비아스를 특징으로,이 PCB는 라우팅 및 상호 연결에 더 많은 유연성을 제공합니다. 1.0mm의 완성된 보드 두께와 0.5oz (0.5oz) 의 완성 된 구리 무게와 함께.7 밀리) 내층 및 1 온스 (1이 PCB는 내구성 및 컴팩트성 사이의 완벽한 균형을 이룬다. 비아 플래팅 두께는 1 밀리미터로 안정적인 전기 연결을 보장한다.



PCB 를 보호 하고 장수성 을 높이기 위해, 그것은 침몰 금으로 완결 되어 있으며, 우수한 부식 저항성 및 용접성 을 제공한다.명확한 표기 및 식별녹색 상단 및 하단 용접 마스크는 효율적인 용접을 보장하면서 환경 요인에 대한 신뢰할 수있는 보호를 제공합니다.



Q품질 표준 및 가용성:

이 PCB는 고품질의 제조와 안정적인 성능을 보장하는 IPC 2급 품질 표준을 준수합니다기능의 모든 측면이 철저히 검토되고 업계의 최고 표준을 충족하는지 보장합니다..

전 세계 사용 가능성으로, 이 PCB는 전 세계 고객에게 납품 될 수 있습니다. 추가 정보 또는 귀하의 특정 요구 사항을 논의하려면 sales10@bichengpcb.com에서 Ivy에 문의하십시오.



결론적으로, 우리의 새로 선보인 PCB는 첨단 기술과 세심한 제작, 그리고 품질 표준을 준수하는 것을 결합합니다.이 PCB는 당신의 전자 프로젝트를 강화하고 오늘날의 빠르게 진화하는 산업의 요구를 충족할 준비가되어 있습니다..



RO3003 전형적 가치
재산 RO3003 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 30.0±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3 Z   8GHz에서 40GHz까지 차분 단계 길이의 방법
분산 요인,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
열 계수 ε -3 Z ppm/°C 10 GHz -50°C~150°C IPC-TM-650 2.5.5.5
차원 안정성 0.06
0.07
X
Y
mm/m COND A IPC-TM-650 2.2.4
부피 저항성 107   MΩ.cm COND A IPC 25.17.1
표면 저항성 107   COND A IPC 25.17.1
튼튼성 모듈 930
823
X
Y
MPa 23°C ASTM D 638
수분 흡수 0.04   % D48/50 IPC-TM-650 2.6.2.1
특정 열 0.9   j/g/k   계산
열전도성 0.5   W/M/K 50°C ASTM D 5470
열 팽창 계수
(-55~288°C)
17
16
25
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
밀도 2.1   gm/cm3 23°C ASTM D 792
구리 껍질 강도 12.7   내면 1온스, EDC 용접 후 떠 IPC-TM 2.4.8
발화성 V-0       UL 94
납 없는 공정 호환성



다층 로저스 3003 블라인드 PCB 침수 금화 0


RO3003에 깊이 잠수: 고주파 애플리케이션을 위한 다재다능 PCB 재료



소개:
RO3003, 세라믹으로 채워진 PTFE 복합재,특수한 특성 및 고주파 응용 용도에 적합성으로 인해 인쇄 회로 보드 (PCB) 세계에서 상당한 인기를 얻었습니다.이 기사 에서는 RO3003 의 여러 가지 측면 을 탐구 하고, 그 장점, 구조 세부 사항, 그리고 성능 특성 에 대해 깊이 연구 할 것 이다.,우리는 RO3003가 왜 까다로운 전자 프로젝트에서 가장 좋은 선택인지 알게 될 것입니다.


RO3003: 고성능 PCB 재료의 주요 특성을 공개

RO3003는 우수한 변압기 특성으로 유명하며, 고주파 애플리케이션에 이상적인 재료입니다. 변압기 상수는 3.0±0입니다.04 (과정에 따라) 및 3 (디자인에 따라) 10 GHz, RO3003는 우수한 신호 무결성 및 최소한의 손실을 보장합니다. 이것은 10 GHz에서 0.001의 낮은 분산 인수 (tanδ) 로 추가로 지원되며 효율적인 신호 전송을 보장합니다.



온도 안정성 및 차원 정확성

RO3003의 특징 중 하나는 그 놀라운 열 안정성입니다. 10 GHz에서 -3 ppm/°C의 열 계수 ε와 -50°C에서 150°C까지 광범위한 작동 범위,RO3003는 극한 온도 조건에서도 성능을 유지합니다.또한 COND A 조건 하에서 0.06 mm/m (X) 와 0.07 mm/m (Y) 의 변동과 함께 그 예외적인 차원 안정성은 정확하고 신뢰할 수있는 PCB 제조를 보장합니다.



전기 및 기계적 성능

RO3003는 COND A 조건 하에서 각각 10^7 xn--M-jlb.cm 및 10^7 MΩ의 부피 저항성과 표면 저항성을 포함하여 인상적인 전기적 특성을 나타냅니다.이것은 우수한 단열을 보장하고 누출 전류를 방지또한, 23°C에서 930 MPa (X) 와 823 MPa (Y) 의 값으로 높은 팽창 모듈은 RO3003로 만들어진 PCB의 구조적 무결성을 향상시킵니다.



신뢰성 및 환경 회복력

환경 복원력에 관해서는 RO3003가 탁월합니다. D48/50 테스트에 따르면 0.04%의 낮은 수분 흡수율을 자랑하며 습한 환경에서 적용하기에 적합합니다.소재의 열전도 0.5 W/M/K 50°C에서 효율적인 열분해를 촉진하고 열압력을 방지하고 최적의 성능을 보장합니다.



호환성 및 안전기준

RO3003는 엄격한 품질 표준을 충족하도록 설계되었습니다. IPC-TM-650 2에 따라 23 °C/50% RH에서 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) 의 열 확장 계수가 있습니다.4.4.1이것은 다양한 온도 조건에서 안정성과 신뢰성을 보장합니다. 또한 RO3003는 산업 요구 사항과 환경 규정을 준수하여 납 없는 프로세스 호환성입니다.이 재료는 또한 뛰어난 불화성 저항을 나타냅니다., UL 94 표준에 따라 V-0 등급입니다.



결론

RO3003는 다재다능하고 고성능 PCB 물질로 고주파 애플리케이션에 특별히 설계되었습니다.차원 정밀도, 그리고 환경적 탄력성 때문에 까다로운 전자 프로젝트에서 선호되는 선택입니다. 통신, 항공우주, 또는 고속 데이터 애플리케이션에RO3003는 안정적이고 효율적인 성능을 제공합니다.납 없는 공정과 호환성 및 안전 표준을 준수함으로써, RO3003는 품질과 준수를 모두 보장합니다.RO3003의 힘을 받아들이고 고주파 프로젝트의 잠재력을 최대한 발휘하세요.



다층 로저스 3003 블라인드 PCB 침수 금화 1
