| 모크: | 1개 |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 판지와 진공 부대 |
| 배달 기간: | 8-9 영업일 |
| 지불 방법: | 티/티 |
| 공급 능력: | 달 당 5000PCS |

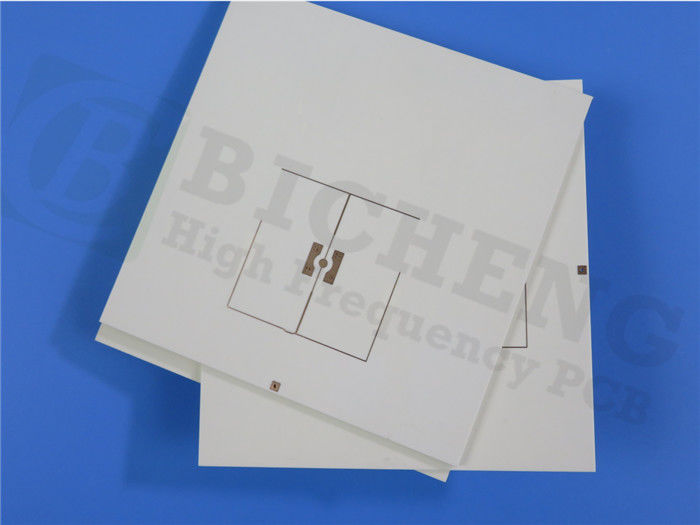

저희는 고품질의 2층 강성 기판인 새로운 PCB를 소개해 드리게 되어 기쁩니다. 이 PCB는 Rogers RO4003C 하이드로카본 세라믹 직조 유리 재질로 제조되었습니다. 이 PCB는 다양한 전자 응용 분야의 까다로운 요구 사항을 충족하도록 설계되어 안정적인 성능과 뛰어난 내구성을 보장합니다.
공정 유전율(DK) 3.38 및 유리 전이 온도(Tg) 280°C 초과를 갖춘 저희 PCB는 뛰어난 신호 무결성과 열 안정성을 제공하여 광범위한 작동 환경에 적합합니다. -40°C ~ +85°C의 온도 범위에서 완벽하게 작동하여 극한 조건에서도 일관된 성능을 보장합니다.
PCB의 구조 세부 사항은 최고 수준을 충족하도록 세심하게 설계되었습니다. 보드 치수는 150.33mm x 155.41mm이며 허용 오차는 +/- 0.15mm로 정밀하고 정확한 장착을 보장합니다. 기판 두께 1.524mm는 구조적 무결성과 내구성을 제공합니다.
최적의 전도성을 위해 PCB는 양면에 70μm 두께의 구리 층을 특징으로 합니다. 완성된 보드 두께는 1.6mm로 유연성을 저해하지 않으면서 견고함을 제공합니다. 외부 층은 2oz(2.8 mils)의 구리 중량을 가져 향상된 전류 용량을 제공합니다.
안정적인 상호 연결을 보장하기 위해 PCB는 최소 트레이스/간격 4/4 mils를 제공하여 복잡하고 컴팩트한 회로 설계를 가능하게 합니다. 최소 홀 크기 0.35mm는 정밀한 부품 장착 및 효율적인 라우팅을 허용합니다. 또한, 비아 도금 두께 25.4μm는 전도성과 신호 무결성을 극대화합니다.
PCB는 우수한 납땜성, 내식성 및 부품 부착을 위한 매끄러운 표면을 제공하는 무전해 금 표면 처리가 되어 있습니다. 상단 및 하단 솔더 마스크는 녹색으로, PCB에 시각적으로 매력적이고 보호적인 층을 제공합니다.
PCB는 IPC-Class-2 표준을 충족하기 위해 엄격한 품질 테스트를 거쳐 뛰어난 신뢰성과 성능을 보장합니다. 각 보드는 출하 전에 100% 전기 테스트를 거쳐 기능성을 보장합니다.
전 세계적으로 이용 가능하며 전 세계 고객에게 서비스를 제공하는 것을 목표로 합니다. 기술 문의 또는 추가 지원이 필요한 경우 Ivy에게 sales10@bichengpcb.com으로 문의하십시오. 저희는 탁월한 고객 지원을 제공하고 귀하의 PCB 요구 사항이 최대한 만족스럽게 충족되도록 최선을 다하고 있습니다.
전자 프로젝트에 고품질 Rogers RO4003C 2층 강성 PCB를 선택하고 뛰어난 성능, 신뢰성 및 정밀도를 경험하십시오.
| 유전율, ε공정 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프 스트립라인 | |
| 유전율, ε설계 | 3.55 | Z | 8 ~ 40 GHz | 차동 위상 길이 방법 | |
| 손실 계수 tan, δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 유전율의 열 계수 | +40 | Z | ppm/°C | -50°C ~ 150°C | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.7 x 1010 | MΩ·cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 절연 파괴 강도 | 31.2(780) | Z | kV/mm(V/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 계수 | 19,650(2,850) 19,450(2,821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 139(20.2) 100(14.5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 굽힘 강도 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.3 | X,Y | mm/m (mil/inch) |
에칭 후 + E2/150°C | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C ~ 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열 전도율 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수율 | 0.06 | % | 48시간 침지 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | g/cm3 | 23°C | ASTM D 792 | |
| 구리 박리 강도 | 1.05 (6.0) |
N/mm (pli) |
솔더 플로트 후 1 oz. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 가연성 | N/A | UL 94 | |||
| 무연 공정 호환 | 예 |
고품질 Rogers RO4003C 2층 강성 PCB: 뛰어난 성능과 신뢰성
Rogers RO4003C 2층 강성 PCB는 고품질 재료와 고급 제조 기술을 결합하여 뛰어난 성능과 신뢰성을 제공하는 최첨단 전자 솔루션입니다. 뛰어난 유전 특성과 견고한 설계를 갖춘 이 PCB는 고주파 회로, 통신, 항공 우주 등 다양한 응용 분야에 이상적입니다.
유전율(ε공정) 3.38±0.05를 특징으로 하는 RO4003C는 안정적인 신호 전송과 최소한의 손실을 보장하여 고주파 응용 분야에 적합합니다. 유전율(ε설계)은 차동 위상 길이 방법을 통해 검증된 8 ~ 40 GHz 주파수 범위에서 3.55입니다. 이를 통해 광범위한 주파수 스펙트럼에서 신호 무결성을 정밀하게 제어하고 최적화할 수 있습니다.
10 GHz/23°C에서 0.0027, 2.5 GHz/23°C에서 0.0021의 낮은 손실 계수(tan, δ)를 갖춘 RO4003C는 에너지 손실을 최소화하고 효율적인 전력 전달을 보장합니다. 이 특성은 신호 정확성과 신뢰성이 중요한 고속 디지털 및 RF 응용 분야에서 특히 중요합니다.
이 PCB는 광범위한 온도 범위(-50°C ~ 150°C)에서 높은 유전율의 열 계수(+40 ppm/°C) 덕분에 뛰어난 열 안정성을 제공합니다. 이를 통해 PCB는 까다로운 작동 조건에서도 전기적 특성을 유지할 수 있습니다. 또한 RO4003C는 0.51mm(0.020") 두께에서 31.2 kV/mm(780 V/mil)의 높은 절연 파괴 강도를 보여 안정적인 절연과 전기적 고장에 대한 보호를 보장합니다.
기계적으로 RO4003C PCB는 인상적인 인장 강도와 계수를 보여주며, X 방향에서 139 MPa(20.2 ksi) 및 19,650 MPa(2,850 ksi), Y 방향에서 100 MPa(14.5 ksi) 및 19,450 MPa(2,821 ksi)의 값을 가집니다. 이는 기계적 응력에 대한 저항성이 높고 장기적인 구조적 무결성을 보장합니다.
RO4003C PCB의 치수 안정성은 뛰어나며, 에칭 후 150°C까지의 온도에 노출된 후에도 0.3 mm/m(mil/inch) 미만의 최소 변화를 보입니다. 이는 열 응력 하에서도 일관된 성능과 안정적인 상호 연결을 보장합니다.이 PCB는 -55°C ~ 288°C의 온도 범위에서 X 방향 11 ppm/°C, Y 방향 14 ppm/°C, Z 방향 46 ppm/°C의 열팽창 계수(CTE)를 나타냅니다. 이 CTE 프로파일은 다양한 부품과의 호환성을 허용하고 솔더 조인트 및 상호 연결에 대한 응력을 최소화합니다.유리 전이 온도(Tg)가 280°C 이상인 RO4003C PCB는 뛰어난 내열성을 제공하여 성능을 저하시키지 않고 고온 환경을 견딜 수 있습니다. 또한 분해 온도(Td)가 425°C로 납땜 및 조립 공정 중 안정성을 보장합니다.
RO4003C PCB는 80°C에서 0.71 W/M/oK의 열 전도율을 특징으로 하여 효율적인 열 방출을 촉진하고 까다로운 열 조건에서 최적의 성능을 보장합니다. 이는 열 관리가 안정적인 작동에 필수적인 응용 분야에서 특히 중요합니다.
최고 품질 표준을 충족할 수 있으며, 이 PCB는 무연 공정 호환되어 환경 친화적이며 산업 규정을 준수합니다. 또한 50°C에서 48시간 침지 후 수분 흡수율이 0.06%에 불과하여 우수한 내습성을 나타냅니다.
1.79 g/cm3의 밀도를 가진 RO4003C PCB는 견고성과 유연성 간의 균형을 제공하여 전자 시스템의 전체 무게와 크기를 저해하지 않으면서 최적의 성능을 보장합니다.
PCB의 구리 박리 강도는 1 oz. EDC 포일을 사용한 솔더 플로트 후 1.05 N/mm(6.0 pli)로 인상적이어서 안정적이고 신뢰할 수 있는 구리 접착을 보장합니다.
RO4003C PCB는 UL 94 가연성 표준을 충족하여 안전 및 내화성에 대한 안심을 제공합니다.
결론적으로 Rogers RO4003C 2층 강성 PCB는 다양한 전자 응용 분야를 위한 신뢰할 수 있고 고성능 솔루션입니다.
|
|
