| 하이 라이트: | 2층 PCB 용접 마스크가 없습니다.,2 층 리지드 피씨비,로저스 AD250 딱딱 PCB |
||
|---|---|---|---|

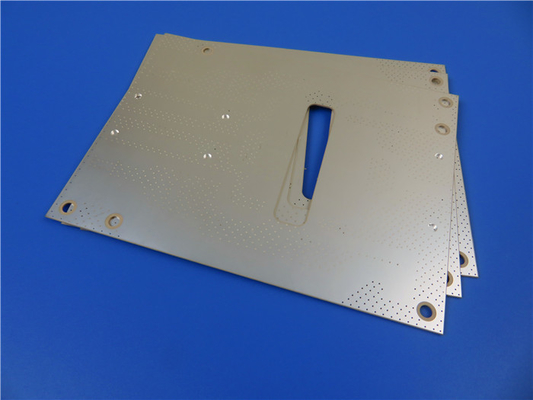

최신의 로저스 AD250 PTFE와 세라믹 필드 컴포시트 소재를 탑재한 새로 선보인 2층 딱딱한 PCB로 뛰어난 성능과 신뢰성을 경험하세요.가장 높은 기준을 충족시키기 위해 설계되었습니다., 이 PCB는 뛰어난 전기적 특성과 온도 저항을 제공하여 광범위한 응용 분야에 이상적인 선택입니다.
주요 특징:
PCB 재료:
로저스 AD250 PTFE 및 세라믹 포장 복합재로 10 GHz/23°C에서 2.5의 변압전력을 가진다.
10GHz/23°C에서 0.0014의 극저분해 인수
500°C 이상의 Td를 가진 특별한 열 안정성.
-40°C에서 +85°C까지의 온도에서 안정적인 작동.
스택업:
효율적인 신호 전송을 위해 2층 딱딱한 PCB 설계
구리층 1층, 두께 35μm
로저스 AD250 기판, 두께 1.524mm
구리 2층, 두께 35μm
건설 세부 사항:
보드 크기: 124.05mm x 60.61mm, 5PCS 및 3 가지 유형으로 제공됩니다.
최소 추적/공간: 4.5/5 밀리 정밀한 회로.
최소 구멍 크기: 다재다능한 부품 통합을 위해 0.35mm.
단순화된 조립을 위해 블라인드 비아스가 없습니다.
완성된 보드의 두께는 1.6mm입니다. 내구성을 위해요.
1 온스 (1,4 밀리) 가량의 완공 Cu 무게의 외부 층.
신뢰성 있는 연결을 위해 20μm의 접착 두께를 통해
침몰 틴 표면 완화 향상 된 soldability.
초록색 톱 솔더 마스크 추가 보호
유연성을 위해 바닥 용접 마스크가 없습니다.
100% 최적의 성능을 위해 운송 전에 전기 테스트를 수행합니다.
PCB 통계:
컴포넌트: 106 종합적인 기능을 위해
총 패드: 186 다재다능 부품 배치.
투 홀 패드: 신뢰할 수 있는 연결을 위해 144
상단 SMT 패드: 표면 장착 부품 32개
아래쪽 SMT 패드: 10개의 표면 장착 부품.
비아스: 177 효율적인 신호 라우팅.
네트워크: 14개의 연결망.
그림 형식: Gerber RS-274-X 호환성 및 사용 편의성
승인된 표준: 업계에서 선도적인 품질을 위해 IPC-클래스-2에 적합합니다.
가용성: 우리의 PCB는 전 세계적으로 사용 가능하며 전 세계 고객에게 접근성을 보장합니다.
| PCB 재료: | PTFE 기반의 직물 유리섬유/세라믹 필링 복합물 |
| 명칭: | AD250C |
| 다이렉트릭 상수: | 2.50 (10 GHz) |
| 분산 요인 | 0.0013 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 침수 금 (ENIG), HASL, 침수 은, 침수 진, OSP, ENEPIG, Bare Copper, Pure Gold Plated 등 |
| PIM (30mil/60mil) | -159/-163 | dBc | 1900MHz에서 반사된 43dBm 스파이드 톤, S1/S1 | 로저스 내부 50오엄 | |
| 다이렉트릭 상수 (과정) | 2.52 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| 다이렉트릭 상수 (디자인) | 2.50 | - | C-24/23/50 | 10 GHz | 마이크로 스트립 차차 단계 길이는 |
| 분산 요인 (과정) | 0.0013 | - | 23°C @ 50% RH | 10 GHz | IPC TM-650 2.5.5.5 |
| 다이렉트릭 상수의 열 계수 | -117 | ppm/oC | 0°C ~ 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| 부피 저항성 | 4.8 x 108 | 엠-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 표면 저항성 | 4.1 x 107 | 모 | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 전기 강도 (연속 강도) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | >40 | kV | D-48/50 | X/Y 방향 | IPC TM-650 2.5.6 |
| 열 특성 | |||||
| 분해 온도 (T)d) | >500 | ̊C | 2시간 @ 105°C | 5% 가량 감소 | IPC TM-650 2.3.40 |
| 열 확장 계수 - x | 47 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - y | 29 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - z | 196 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열전도성 | 0.33 | W/mK | - | z 방향 | ASTM D5470 |
| 델라미네이션 의 시간 | >60 | 분 | 받은 상태 | 288 ̊C | IPC TM-650 2.4.24.1 |
| 기계적 특성 | |||||
| 열 스트레스 후 구리 껍질 강도 | 2.6 (14.8) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35μm 포일 | IPC TM-650 2.4.8 |
| 굽기 강도 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 튼튼성 (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| 플렉스 모듈 (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 시험 방법 2.4.4 |
| 차원 안정성 (MD/CMD) | 00.02/0.06 | 밀스/인치 | 에치 + 베이크 후 | - | IPC-TM-650 2.4.39a |
| 물리적 특성 | |||||
| 발화성 | V-0 | - | - | - | UL-94 |
| 수분 흡수 | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| 밀도 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 특정 열 용량 | 0.813 | J/g°K | 105°C에서 2시간 | - | ASTM E2716 |
AD250 PTFE 및 세라믹으로 채워진 복합 PCB를 소개합니다.
우리의 AD250 PTFE와 세라믹으로 채워진 복합 PCB는 성능과 신뢰성의 새로운 표준을 설정하고 회로 보드 기술의 세계에 혁명을 일으켰습니다.첨단 기능과 최신 디자인으로이 PCB는 다양한 애플리케이션의 가장 까다로운 요구 사항을 충족하도록 설계되었습니다. AD250 PCB의 사양과 기능에 대해 더 깊이 살펴 보겠습니다.
비교할 수 없는 전기 성능:
AD250 PCB는 압도적인 전기적 특성을 보여주며 최적의 신호 무결성과 전송을 보장합니다.고주파 응용 프로그램에서도 안정적인 성능을 유지합니다.1900MHz에서 반사되는 음은 -159 dBc (30mil/60mil) 의 주목할만한 PIM 등급을 나타냅니다. 이는 뛰어난 신호 명확성과 최소한의 간섭을 나타냅니다.보드는 뛰어난 전기 강도를 보여줍니다., 40kV를 초과하는 다이 일렉트릭 분해 전압
열 안정성 및 신뢰성:
극한 온도에 견딜 수 있도록 설계된 AD250 PCB는 뛰어난 열 특성을 자랑합니다. 분해 온도 (Td) 는 500°C를 초과합니다.까다로운 환경에서도 뛰어난 내구성을 보장합니다.열 팽창 계수는 수용 가능한 범위 내에서 유지되며, 47ppm/C (x축), 29ppm/C (y축) 및 196ppm/C (z축) 는 -55°C에서 288°C까지의 온도 범위에서 값입니다.추가로, PCB는 z축 방향으로 0.33 W/mK의 열 전도성을 보여주며 효율적인 열 분비를 촉진합니다.
신뢰성 있는 기계적 강도:
AD250 PCB는 기계적 성능이 뛰어나고, 견고함과 안정성을 제공합니다.굽는 힘에 견딜 수 있고 구조적 무결성을 유지합니다.PCB는 6.0 MPa (MD) 와 5.6 MPa (CMD) 의 값으로 인상적인 팽창 강도를 나타내며 당기 힘에 대한 저항을 보장합니다.885 MPa (MD) 와 778 MPa (CMD) 의 플렉스 모듈은 보드의 기계적 안정성을 더욱 향상시킵니다..
뛰어난 차원 안정성:
정확한 차원을 유지하는 것은 최적의 회로 보드 성능에 매우 중요합니다. AD250 PCB는 낮은 차원 변화 계수와 함께 예외적인 차원 안정성을 보여줍니다.에칭 및 베이킹 과정 후, 0.02 mils/inch (MD) 와 0.06 mils/inch (CMD) 의 변화로 차원 안정성을 유지하며 일관되고 정확한 회로를 보장합니다.
불 retardant 및 수분 저항성:
AD250 PCB는 V-0 염화성 등급을 준수하여 연기에 매우 저항하며 전반적인 안전에 기여합니다. 습도 흡수율은 0.04%에 불과합니다.보드는 습기와 관련된 문제에 대한 뛰어난 저항성을 보여줍니다., 습한 환경에서도 안정적인 작동을 보장합니다.
품질 및 호환성:
IPC-클래스-2 표준에 부합하는 AD250 PCB는 고품질의 제조 및 산업 기준에 부합하는 것을 보장합니다.호환성 및 사용 편의성출하 전에 각 보드는 최적의 기능과 신뢰성을 보장하기 위해 엄격한 100% 전기 테스트를 통과합니다.
전 세계 사용 가능성 및 지원:
우리의 AD250 PCB는 전 세계적으로 사용 가능하며, 다양한 지역의 고객들이 그 뛰어난 기능들을 활용할 수 있도록 합니다.아이비가 이끌고 있습니다..com는 여러분의 구체적인 요구사항에 대한 포괄적인 지원을 제공할 준비가 되어 있습니다.
결론적으로, AD250 PTFE 및 세라믹 필드 복합 PCB는 성능, 신뢰성 및 열 안정성에서 새로운 기준을 설정합니다.,그리고 차원 안정성, 그것은 광범위한 응용 프로그램에 대한 이상적인 선택입니다.
