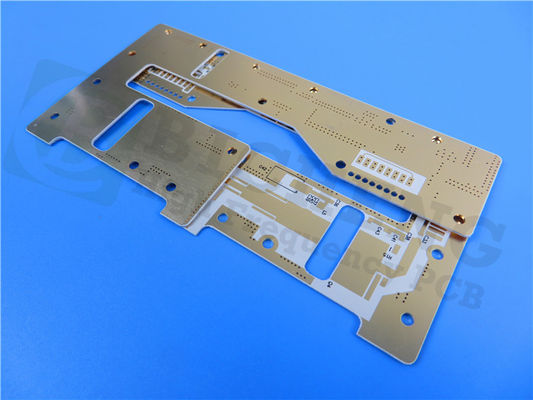

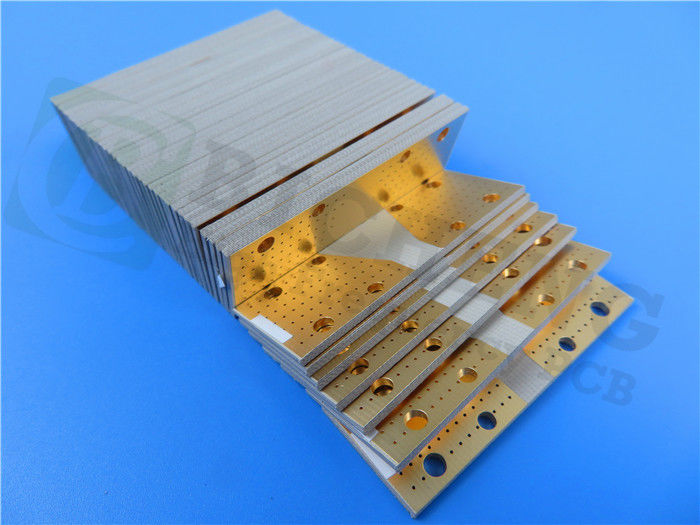

새로 선보인 2층 딱딱한 PCB는 여러분의 전자적 요구를 충족시키기 위해 제작되었으며, 뛰어난 성능과 신뢰성을 제공합니다.고품질의 로저 RT/더로이드 6035HTC 세라믹으로 채워진 PTFE 복합재로 만들어졌습니다.이 PCB는 우수한 전기적 특성과 안정성을 보장합니다. 10 GHz에서 3.5의 프로세스 DK와 같은 주파수에서 0.0013의 분산 요인으로 훌륭한 신호 무결성이 달성됩니다.-40°C에서 +85°C까지 온도에서 흠없이 작동하도록 설계되었습니다, 그것은 광범위한 응용 프로그램에 적합합니다.
우리의 2층 딱딱한 PCB의 스택업은 35μm의 두께의 두 구리 층으로 구성되어 있으며 0.508mm (20mil) 의 로저스 RT/듀로이드 6035HTC 기판을 샌드위치합니다.이 구조는 장수성 및 효율적인 신호 전송을 보장합니다 회로 설계.
구조 세부 사항에 관해서는 89.24mm x 11.8mm의 정확한 보드 크기를 +/- 0.15mm의 허용량으로 달성했습니다.이것은 귀하의 특정 요구 사항에 맞춘 정확한 차원을 보장합니다5/5 밀리미터의 최소 추적 / 공간 너비는 복잡한 회로 라우팅을 허용하며 0.35mm의 최소 구멍 크기는 부품 장착에 유연성을 제공합니다.이 PCB에는 맹인 비아스가 포함되어 있지 않습니다., 제조 프로세스를 효율화합니다.
0.63mm의 완성 된 보드 두께와 1 온스 (1.4 밀리) 외층 구리 무게, 내구성 및 우수한 전도성이 보장됩니다.신뢰할 수 있는 연결을 보장합니다.침몰 은 표면 완공 으로 사용 되는데, 우수한 용접성 과 부식 저항성 을 제공한다.PCB가 깨끗하고 미니멀한 외관을 갖게 합니다.상단 용접 마스크는 녹색으로 효과적 인 보호를 제공하지만 하단 용접 마스크는 없습니다.
품질을 보장하기 위해, 각 PCB는 100% 전기 테스트를 운송하기 전에, 최적의 성능과 신뢰성을 보장합니다.
이 PCB는 128개의 부품, 총 112개의 패드, 81개의 뚫린 패드, 20개의 상단 SMT 패드, 그리고 11개의 하단 SMT 패드까지 지원하는많은 연결 옵션이 회로 설계에 사용할 수 있습니다.
이 PCB의 그림은 표준 PCB 설계 소프트웨어와 호환되는 Gerber RS-274-X 형식으로 제공됩니다. IPC-Class-2 표준을 준수합니다.고품질의 제조 및 산업 표준의 준수.
우리의 2층 딱딱한 PCB는 전 세계 구매에 사용할 수 있습니다. 전 세계 고객에게 서비스를 제공합니다. 어떤 기술적 질문이나 문의가 있으면 sales10@bichengpcb.com에 이메일을 보낼 수 있습니다.아이비는 2층 딱딱한 PCB에 대한 추가 정보를 제공 할 준비가되어 있습니다..
우리의 고품질 PCB를 선택하여 전자 프로젝트를 수행하고 뛰어난 성능과 신뢰성을 경험하십시오.
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8 GHz - 40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -66 | Z | ppm/°C | -50°C~150°C | mod IPC-TM-650, 2.5.5.5 |
| 부피 저항성 | 108 | MΩ.cm | A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 | 108 | MΩ | A | IPC-TM-650, 25.17.1 | |
| 차원 안정성 | -0.11 -008 | CMD MD | mm/m (밀리/인치) | 0.030" 1온스 EDC 엽지 진열 후 두께 '+E4/105 | IPC-TM-650 2.4.39A |
| 튼튼성 모듈 | 329 244 | MD CMD | kpsi | 40 h @23°C/50RH | ASTM D638 |
| 수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| 열 확장 계수 (-50 °C~288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| 열전도성 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 밀도 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 7.9 | pli | 20초 @ 288 °C | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RT/더로이드 6035HTC의 인상적 인 특성을 공개: 고성능 PCB를 강화합니다.
우리의 PCB 제작에 사용되는 RT/duroid 6035HTC 물질은 높은 성능의 기능에 기여하는 인상적인 특성을 자랑합니다.05 10 GHz/23°C, IPC-TM-650 2에 의해 결정됩니다.5.5.5 클램프 스트리프라인 방식, 효율적인 신호 전송 및 신뢰할 수있는 전기 특성을 보장합니다. 다이 일렉트릭 상수 (ε) 의 설계 값은 3입니다.6, 이분법 단계 길이 방법에 따라 8 GHz에서 40 GHz까지의 주파수에 적합합니다.
분산 요인에 관해서는 RT/더로이드 6035HTC는 IPC-TM-650 2에 따르면 10 GHz/23°C에서 0.0013의 눈에 띄는 낮은 값을 나타냅니다.5.5.5 테스트. 이 낮은 분산 인수는 최소 신호 손실을 보장하고 신호 무결성을 보존합니다.다이렉트릭 상수의 열 계수는 -50°C에서 150°C의 온도 범위 내에서 -66ppm/°C에서 측정된다.IPC-TM-650 2에 따라5.5.5 표준
RT/더로이드 6035HTC 물질은 IPC-TM-650 2에 의해 결정된 10^8 MΩ·cm의 부피 저항력과 10^8 MΩ의 표면 저항력으로 우수한 전기 단열 특성을 보여줍니다.5.17.1 시험. 이러한 특성은 효과적인 전기 단열을 보장하고 표면 누출 위험을 완화합니다.
차원 안정성 측면에서, RT/Duroid 6035HTC는 X, Y, Z 방향으로 19 ppm/°C의 낮은 열 확장 계수 (CTE) 를 제공합니다.IPC-TM-650 2에 따라 23°C/50% RH에서 측정.4.41 방법 이 예외적 인 특성은 PCB가 극심한 온도 변동에도 불구하고 구조적 무결성과 크기를 유지하는 것을 보장합니다.
소재의 튼력 모듈은 ASTM D638을 따라 23°C/50% RH에서 40시간 시험한 후 MD (기계 방향) 에서 329 kpsi, CMD (기계 방향) 에서 244 kpsi로 측정된다.이 높은 팽창 모듈은 PCB의 강도에 기여, 안정성, 전체 구조 성능
수분 흡수율 0.06% (D24/23, IPC-TM-650 2.6.2.1, ASTM D570), RT/duroid 6035HTC는 수분 흡수에 대한 뛰어난 저항을 보여줍니다.이 특성은 PCB의 신뢰성과 일관성 성능을 보장합니다.습도가 높은 환경에서도.
이 물질은 ASTM C518에 의해 결정된 80°C에서 1.44 W/m/k의 열전도성을 가지고 있습니다. 이 높은 열전도성은 효율적인 열분비를 촉진합니다.전자 애플리케이션에 대한 과열을 효과적으로 방지하고 최적의 작동 온도를 유지.
23°C에서 ASTM D792에 의해 결정된 2.2gm/cm3의 밀도로 RT/duroid 6035HTC는 가벼운 디자인과 구조적 무결성 사이의 균형을 이룬다.그것은 PCB 응용 프로그램에 대한 이상적인 선택.
신뢰성 측면에서, 재료는 IPC-TM-650 2에 따라 288 ° C에서 20 초 동안 테스트 된 7.9 pli의 구리 껍질 강도를 보여줍니다.4.8이 놀라운 강도는 구리 층 사이의 견고한 접착을 보장하며, 효율적으로 분쇄를 방지하고 PCB의 수명을 향상시킵니다.
RT/duroid 6035HTC는 UL 94 표준에 따라 V-0의 염화성 등급을 달성했으며, 그 예외적인 불 저항 능력을 입증했습니다.
또한 이 재료는 납 없는 공정과 호환되며 환경 규정을 준수하며 친환경적인 제조 관행을 촉진합니다.
우리의 PCB에 RT/Duroid 6035HTC 재료를 통합함으로써 우리는 뛰어난 성능과 신뢰성 그리고 내구성을 보장합니다.열전도성, 그리고 신뢰성은 고성능 PCB 응용 프로그램에 최적의 선택으로 만듭니다.
|
|
