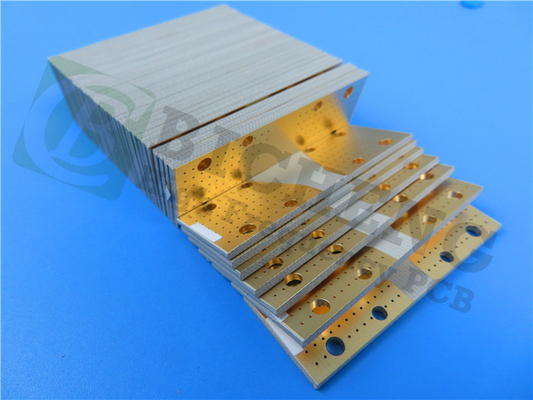

| 하이 라이트: | 2.7mm RF PCB,뜨거운 공기 용접 수준 RF PCB,2층 PCB 재료 |
||
|---|---|---|---|
고주파 애플리케이션의 까다로운 요구사항을 충족시키기 위해 공급되는 우리의 새로 선보인 2층 딱딱한 PCB를 소개합니다.특별한 정밀도로 제작되었으며 로저스 RO3010 세라믹으로 채워진 PTFE 복합체를 사용합니다.이 PCB는 비교할 수 없는 성능과 신뢰성을 제공합니다.
PCB 물질은 10 GHz/23°C에서 10.2+/-.30의 변전적 상수를 포함하여 뛰어난 특성을 자랑하며 정확한 신호 전송을 보장합니다.0022 10 GHz/23°C에서, 신호 손실을 최소화하여 최적의 성능을 보장합니다. -40 ° C에서 + 85 ° C까지 온도에서 원활하게 작동하여 다양한 환경에 적합합니다.
이 PCB의 주요 특징 중 하나는 각각 13, 11 및 16 ppm/°C의 낮은 X, Y 및 Z 축 CTE (열적 팽창 계수) 에 있습니다. 이것은 우수한 차원 안정성을 보장합니다.용암과 완벽하게 일치하는 확장 계수, 어떤 변형이나 왜곡을 방지합니다.
또한, ISO 9001 인증을 받았기 때문에 이 PCB는 최고 품질 표준을 준수합니다.

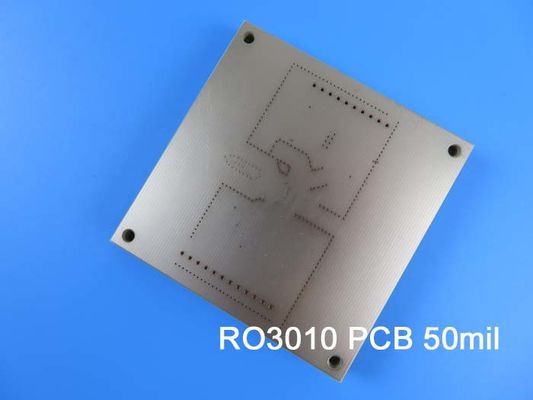

스택업은 양쪽에 35μm 구리 층이 있는 두 층으로 구성된다. 각 50mil (1.27mm) 를 측정하는 로저스 RO3010 기판은 예외적인 단열과 신호 무결성을 제공합니다.보드의 건설 세부 사항은 2의 완성 두께를 포함.7mm, 최소 흔적 / 공간 5/5 밀리, 최소 구멍 크기는 0.45mm. 비아 접착 두께는 20μm이며, 견고한 연결을 보장합니다.
추가 편의성을 위해 이 PCB는 고온 공기 용접 수준 (HASL) 표면 완공으로 제공되며, 우수한 용접성과 부식 저항성을 보장합니다.위쪽이나 아래쪽의 실크스크린이나 솔더 마스크가 없지만, 그것은 깨끗하고 간결한 디자인을 제공합니다.
이 PCB는 18개의 부품과 총 72개의 패드를 가지고 있으며, 43개의 구멍 패드와 29개의 상단 SMT 패드를 포함하여 회로 필요에 대한 충분한 공간을 제공합니다.라우팅에서 다양성을 제공.
이 PCB는 IPC-Class-2 표준을 충족합니다. 이 PCB는 100%의 전기 테스트를 배포 전에 통과합니다. 기능과 신뢰성을 보장합니다.게르버 RS-274-X 아트워크와 호환성이 당신의 제조 과정에 원활한 통합을 허용.
이 고성능 PCB는 자동차 레이더와 GPS 안테나에서전력 증폭기에 탁월합니다, 안테나, 데이터 링크 등등.
우리는 전 세계 가용성을 제공하여 프로젝트 일정을 충족시키기 위해 신속한 배송을 보장합니다. 기술적 문의 또는 추가 정보에 대해서는 sales10@bichengpcb.com로 아이비에 문의하십시오.우리의 전문 지식을 신뢰하여 최첨단 애플리케이션을 위해 최고 품질의 PCB를 제공합니다..
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 후 솔더 플라트 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RO3010 의 힘 을 발휘 함: PCB 기술 의 돌파구
소개:
인쇄 회로 보드 (PCB) 분야에서 혁명적 인 발전은 광범위한 전자 응용 분야에서 향상 된 성능과 신뢰성을위한 길을 열었습니다.최첨단 PCB 재료 중RO3010은 뛰어난 성질과 비교할 수 없는 기능으로 업계를 혁명적으로 변화시킬 것입니다.우리는 RO3010의 주목할만한 특징에 깊이 들어가고 잠재적인 응용 프로그램을 탐구합니다..
변압기 상수와 설계에 대한 이해:
다이렉트릭 상수는 소재의 단열 특성을 결정하는 중요한 매개 변수입니다. RO3010은 10.2±0.05의 인상적인 다이렉트릭 상수를 자랑합니다.효율적인 신호 전송과 최소 신호 손실을 보장합니다.또한, 11.2의 설계 변속도 (8 GHz에서 40 GHz까지) 는 고주파 애플리케이션에 이상적으로 적용되며 원활한 데이터 전송과 최적의 성능을 가능하게합니다.
분산 요인 및 열 계수:
RO3010의 분산 요인, 또는 tanδ는 0.0022 (10 GHz/23°C에서) 의 놀랍도록 낮은 것으로 신호 전파 중에 최소한의 에너지 손실을 나타냅니다.물질은 10 GHz에서 ε (-395 ppm/°C) 의 음열 계수를 나타냅니다.-50°C에서 150°C까지), 광범위한 온도 범위에서 안정성을 보장합니다. 이것은 RO3010을 까다로운 환경에 대한 신뢰할 수있는 선택으로 만듭니다.
차원 안정성 및 전기 성능:
RO3010은 예외적인 차원 안정성을 자랑하며, COND A 조건에서 최대 변동은 0.35 mm/m (X 방향) 및 0.31 mm/m (Y 방향) 이다.이것은 정확하고 일관된 PCB 제조를 보장합니다., 정확한 부품 배치와 신뢰할 수있는 회로 성능을 가능하게합니다. 이 물질은 또한 높은 부피 저항 (105 MΩ.cm) 및 표면 저항 (105 MΩ) 을 나타냅니다.우수한 전기 단열 특성을 보장합니다..
비교할 수 없는 강도와 수분 저항성:
23°C에서 1902 MPa (X 방향) 및 1934 MPa (Y 방향) 의 팽창 모듈로, RO3010은 뛰어난 기계적 강도를 제공하여 까다로운 응용 프로그램에서 내구성과 신뢰성을 보장합니다.또한, 0.05%의 낮은 수분 흡수율은 높은 습도 환경에서도 장기적인 안정성과 신뢰할 수있는 성능을 보장합니다.
우수한 열 관리:
RO3010은 50°C에서 0.95 W/M/K의 인상적인 열 전도성 덕분에 열 관리에서 우수합니다. 이 특성은 효율적인 열 분비를 가능하게합니다.과열을 방지하고 고전력 애플리케이션에서 최적의 성능을 보장합니다.또한 열 확장 계수는 X 방향으로 13 ppm/°C, Y 방향으로 11 ppm/°C,그리고 Z 방향으로 16 ppm/°C) 는 넓은 온도 범위에서 열 안정성을 더욱 향상시킵니다..
안정성 및 호환성:
RO3010은 그 탁월한 성능과 신뢰성 때문에 엄격하게 테스트되고 인증되었습니다. 500°C의 Td (분해 온도) 와 UL 94에 따라 V-0 염화성 등급,안전과 산업 표준을 준수하는 것을 보장합니다.또한, RO3010은 납 없는 프로세스 호환성으로 환경 친화적이고 현대 제조 프로세스와 호환성 있습니다.
결론:
RO3010은 PCB 기술의 세계에서 게임 변경자로 등장했습니다. 그 예외적인 변압성 특성, 차원 안정성, 강도, 열 관리 능력,그리고 신뢰성 높은 주파수 및 고 성능 애플리케이션에 대한 이상적인 선택.
