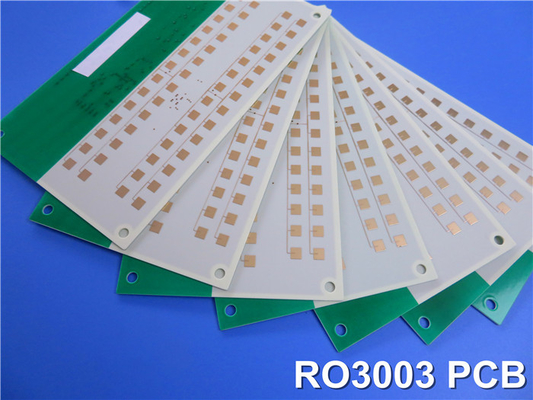

6층 RO3003 하이브리드 PCB 블라인드 비아와 몰입 금

신규 PCB를 소개합니다. 여러분의 까다로운 전자 요구사항을 충족시키기 위해 정확성과 신뢰성으로 설계되었습니다.이 고품질 PCB는 로저스 RO3003 세라믹으로 채워진 PTFE 복합체를 사용하여 제작되었습니다., 뛰어난 성능과 내구성을 보장합니다. 10GHz 23°C에서 3.0 +/- 0.04의 변압전압상수와 10GHz 23°C에서 0.001의 분산 인수를 가지고 있습니다.이 PCB는 신뢰할 수 있는 신호 전송과 최소한의 손실을 제공합니다.

PCB의 뛰어난 기계적 특성 및 낮은 열 팽창 계수 (CTE) 는 다양한 응용 분야에 이상적인 선택입니다.각각 25ppm/°C는 신뢰할 수 있는 스트라이프라인 및 다층 보드 구조를 가능하게 합니다.이것은 다층 보드 디자인과 에포시 유리와 하이브리드 디자인에서 사용하기 적합합니다.

6층의 딱딱한 PCB 스택업은 최적의 성능과 효율적인 신호 라우팅을 보장합니다. 각 18μm의 구리 층은 로저스 3003 코어와 프리프레그 패스트라이즈 28 층과 겹쳐집니다.안정성 및 신호 무결성최종 PCB 구조는 0.5 온스 (0.7 밀리) 내층과 1 온스 (1.4 밀리) 외층의 구리 무게로 1.22mm의 완성 된 보드 두께로 이어집니다.표면 완성도는 몰입 금 접착을 통해 달성됩니다, 우수한 전도성 및 부식 저항을 보장합니다.

82.91mm x 56.61mm의 컴팩트 크기와 +/- 0.15mm의 관용으로, 이 PCB는 다재다능성과 전자 시스템에 쉽게 통합되도록 설계되었습니다.그것은 5/5 밀리미터의 최소 흔적 / 공간과 0의 최소 구멍 크기를 지원.3mm, 복잡하고 정밀한 회로 디자인을 허용. 보드는 연결성과 신호 라우팅 기능을 향상시키는 L1-L2 및 L1-L3 블라인드 비아를 갖추고 있습니다.

IPC-Class-2 품질 표준을 준수하는 이 PCB는 고품질의 제조와 세심한 수공을 보장합니다.그것은 그것의 무결성과 신뢰성을 보장하기 위해 100% 전기 테스트를 거쳤다PCB의 상단 층은 특정 임피던스 요구 사항을 충족하도록 설계되어 있으며, 50 오hm 단일 끝 임피던스에 대해 6 밀리 트랙과 100 오hm의 미분 임피던스에 대해 7 밀리 / 6 밀리 트랙 / 간격을 갖추고 있습니다.

70개의 부품, 총 116개의 패드, 그리고 234개의 비아로, 이 PCB는 회로 필요에 대한 충분한 공간을 제공합니다. 28개의 네트워크를 지원하고 Gerber RS-274-X 아트워크와 호환됩니다.

이 PCB는 대역 패스 필터, 마이크로 스트립 패치 안테나, 전압 제어 오시레이터 및 온도 변화에 민감한 모든 응용 분야에서 응용 프로그램을 찾습니다.-40°C에서 +85°C까지 작동 범위는 다양한 환경에서 신뢰할 수있는 성능을 보장합니다.

우리의 PCB는 전 세계적으로 사용할 수 있습니다, 그리고 모든 기술적 문의는 sales10@bichengpcb.com에서 아이비에 연락하십시오. 우리의 PCB를 믿을 수 있습니다그리고 전자 프로젝트의 통합의 편리함.

RO3003 공개: 고성능 PCB를 위한 최우선 재료

소개:
고주파 전자 응용 분야에서는 최적의 성능과 신뢰성을 달성하기 위해 올바른 PCB 재료를 선택하는 것이 중요합니다.한 가지 재료가 가장 중요한 선택지입니다.: RO3003. 그 예외적 인 특성 및 다재다능한 특성으로, RO3003는 PCB 설계에서 최고 수준의 성능을 추구하는 엔지니어와 디자이너의 재료가되었습니다.이 기사 에서, 우리는 RO3003가 왜 최고를 차지하고, 왜 그것이 당신의 선택의 재료가 되어야 하는지를 탐구할 것입니다.

1비교할 수 없는 전기적 성능:
RO3003는 10GHz와 23°C에서 3.0 ± 0.04의 변압수 상수 (ε) 를 자랑하며, 고주파 애플리케이션에 이상적인 선택입니다.그것의 우수한 다이 일렉트릭 일정한 안정성 일관성 신호 전송 및 최소한의 손실을 보장, 신뢰성 있고 효율적인 회로 성능을 허용합니다.

2낮은 분산 요인:
10 GHz와 23°C에서 0.001의 눈에 띄는 낮은 분산 인수 (tanδ) 로, RO3003는 고주파 회로에서 에너지 손실과 왜곡을 최소화합니다.이 특징은 신호가 원시적이고 정확하게 유지되도록 보장합니다., 최대 40 GHz의 애플리케이션에서 우수한 성능을 가능하게 합니다.

3온도 안정성:
RO3003는 극도로 차원 안정성을 가지고 있으며 ε의 낮은 열 계수와 17 ppm/°C (X축), 16 ppm/°C (Y축), 25 ppm/°C (Z축) 의 열 팽창 계수 (CTE) 를 가지고 있습니다.이 안정성 은 극심 한 온도 조건 에서도 신뢰성 있는 성능을 보장 합니다, 온도 변화에 민감한 애플리케이션에 적합합니다.

4기계적 딱딱함:
RO3003의 기계적 특성은 스트립 라인 및 다층 보드 구조에 탁월한 선택이 됩니다. 그것의 우수한 차원 안정성은 신뢰할 수 있고 내구성 있는 회로 디자인을 보장합니다.높은 팽창 모듈은 탄력성과 기계적 스트레스에 대한 보호를 제공합니다..

5다재다능한 디자인 가능성:
RO3003의 다재다능성으로 인해 다양한 설계 가능성이 있습니다. 특히 다층 판 디자인에 적합합니다.복잡한 회로 구성을 만드는 데 유연성을 제공합니다.또한, 그것은 Epoxy 유리 다층 보드 하이브리드 디자인과 원활하게 통합되어 잠재적인 응용 프로그램을 더욱 확장합니다.

6특이한 전기 성능:
RO3003는 엄격한 전기 성능 요구 사항을 충족하며, 특정 임피던스 요구 사항을 달성하도록 설계된 상층을 갖추고 있습니다.6밀리 트랙으로 50오hm의 단일 끝 임피던스를 제공하고 7밀리/6밀리 트랙/gap로 100오hm의 차차 임피던스를 가능하게 하는, RO3003는 정확한 신호 무결성과 신뢰할 수 있는 고주파 성능을 보장합니다.

7신뢰성 및 품질 보장:
IPC-클래스-2 품질 표준에 따라 제조 된 RO3003는 엄격한 테스트와 품질 관리 조치를 거칩니다. 구리 껍질 강도, 연화성 (V-0)납 없는 공정 호환성, PCB 요구 사항에 대한 신뢰할 수 있고 적합 한 솔루션을 보장합니다.

8광범위한 응용 분야:
RO3003는 많은 산업 및 프로젝트에 적용됩니다. 특히 대역 패스 필터, 마이크로 스트립 패치 안테나, 전압 제어 오시레이터,그리고 뛰어난 성능을 요구하는 모든 응용 프로그램, 안정성, 온도 변동에 대한 저항성

9전 세계 사용 가능성:
널리 인정되고 수요되는 재료로, RO3003는 전 세계적으로 쉽게 사용할 수 있습니다.당신은 당신의 PCB 요구 사항을 충족하기 위해이 가장 중요한 물질에 액세스 할 수 있습니다.

결론:
RO3003는 고성능 PCB의 가장 중요한 재료로 우뚝 서 있으며, 타의 추종을 불허하는 변압 성능, 낮은 소모 요인, 온도 안정성 및 다재다능한 설계 가능성을 제공합니다.뛰어난 전기적 성능, 신뢰성, 그리고 글로벌 가용성 때문에 다양한 산업의 엔지니어와 디자이너들이 선호하는 선택입니다.RO3003의 힘을 받아들이고 고주파 전자 애플리케이션의 전 잠재력을 발휘하십시오..
