| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
RT/duroid 6035HTC PCB를 소개합니다. 고전력 RF 및 마이크로파 애플리케이션의 까다로운 요구 사항을 충족시키기 위해 고도의 솔루션입니다.첨단 세라믹으로 채워진 PTFE 복합재로 제작된이 PCB 물질은 예외적인 성능과 신뢰성을 제공합니다. 10 GHz/23°C에서 3.5의 프로세스 DK와 같은 주파수에서 0.0013의 분산 인수를 가지고 있습니다.RT/Duroid 6035HTC는 뛰어난 신호 무결성과 최소한의 손실을 보장합니다., 고주파 환경에서도
RT/더로이드 6035HTC PCB는 중요한 전자 설계에 이상적인 선택이 되는 여러 가지 기능과 이점을 자랑합니다. 높은 열 전도성은 효율적인 열 분비를 가능하게 합니다.고전력 애플리케이션에서 더 낮은 작동 온도를 초래하는저손실 톱인치와 함께 이 PCB는 최적의 신호 전송을 보장하는 우수한 고주파 성능을 제공합니다.열적으로 안정적인 저 프로필 및 역처리 된 구리 필름은 더 낮은 삽입 손실과 흔적의 예외적인 열 안정성에 기여합니다..
RT/duroid 6035HTC PCB의 주요 장점 중 하나는 선진적인 필러 시스템으로, 알루미나 함유 회로 재료에 비해 드릴 수 있는 능력을 향상시키고 도구 수명을 연장합니다.이것은 당신의 프로젝트에 대한 생산 효율성과 비용 효율성을 향상시키는 것을 의미합니다..

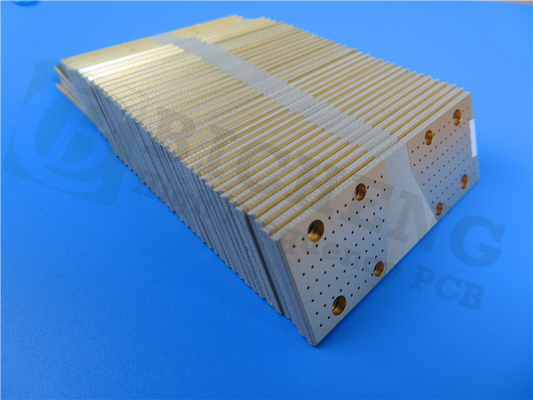

2층 딱딱한 PCB 구조는 35μm 두께의 구리 층을 갖추고 있으며 0.762mm (30mil) 로저스 코어 RT/더로이드 6035HTC를 샌드위치합니다.9mm 및 1 온스 (1 oz) 의 완공 구리 무게.4 밀리) 의 외부 층에서, 이 PCB는 내구성과 밀집성 사이의 완벽한 균형을 이루고 있습니다.
RT/duroid 6035HTC PCB는 IPC-Class-2 표준을 충족하도록 설계되어 품질과 신뢰성을 보장합니다.최고 수준의 성능 기준을 충족시키는 것.
전세계적으로 널리 사용가능한 RT/Duroid 6035HTC PCB는 여러분이 어디에 있든 여러분의 프로젝트를 지원할 준비가 되어 있습니다.다양한 설계 소프트웨어와 제조 프로세스와 호환성.
이 고성능 PCB는 RF 및 마이크로파 전자 분야에서 수많은 응용 프로그램을 찾습니다. 그것은 특히 고전력 RF 및 마이크로파 증폭기, 전력 증폭기,접착기, 필터, 조합기, 전력 분할기
모든 기술적 문의 또는 추가 정보에 대해서는 sales10@bichengpcb.com에서 아이비에 문의하십시오.우리의 전문가 팀은 당신의 다음 프로젝트를 위해 RT/두로이드 6035HTC PCB의 잠재력을 풀 수 있도록 지원 할 준비가되어 있습니다.
| NT1기생물 | |||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8 GHz - 40 GHz | 차차 단계 길이의 방법 | |
| 분산 요인 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -66 | Z | ppm/°C | -50°C~150°C | mod IPC-TM-650, 2.5.5.5 |
| 부피 저항성 | 108 | MΩ.cm | A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 | 108 | MΩ | A | IPC-TM-650, 25.17.1 | |
| 차원 안정성 | -0.11 -008 | CMD MD | mm/m (밀리/인치) | 0.030" 1온스 EDC 엽지 진열 후 두께 '+E4/105 | IPC-TM-650 2.4.39A |
| 튼튼성 모듈 | 329 244 | MD CMD | kpsi | 40 h @23°C/50RH | ASTM D638 |
| 수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| 열 확장 계수 (-50 °C~288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| 열전도성 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 밀도 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 7.9 | pli | 20초 @ 288 °C | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
RT/Duroid 6035HTC 재료를 사용하는 장점:
1높은 열전도성: RT/더로이드 6035HTC 물질은 높은 열전도를 제공하여 효율적인 열 분비를 가능하게합니다.이 기능은 높은 전력 애플리케이션에 특히 유리합니다. 작동 온도를 낮추고 PCB의 전반적인 신뢰성을 향상시키는 데 도움이됩니다..
2. 낮은 손실 대접: 낮은 손실 대접으로, RT/두로이드 6035HTC 물질은 우수한 고주파 성능을 제공합니다. 그것은 신호 손실을 최소화하고 최적의 신호 전송을 보장합니다.정밀하고 신뢰할 수있는 신호 무결성을 요구하는 RF 및 마이크로 웨브 애플리케이션에 적합합니다..
3. 열적으로 안정적인 구리 포일: 재료는 열적으로 안정적인 저 프로필 및 역처리 된 구리 포일을 포함합니다. 이것은 흔적의 열 안정성을 향상시키고 삽입 손실을 줄입니다.그것은 또한 PCB의 신뢰성과 수명을 보장합니다., 심지어 어려운 운영 조건에서도.
4첨단 필러 시스템: RT/더로이드 6035HTC 물질은 알루미나 함유 된 회로 재료에 비해 구멍을 뚫을 수 있는 고급 필러 시스템을 사용합니다.이 결과 제조 효율성 향상 및 도구 수명 연장, PCB 제조에 대한 비용 효율적인 선택입니다.
5넓은 온도 범위: RT/duroid 6035HTC 물질은 -40°C에서 +85°C의 온도 범위에서 작동하도록 설계되었습니다.이 넓은 온도 범위는 온도 변동이 예상되는 다양한 응용 프로그램에 적합합니다..
RT/Duroid 6035HTC 재료를 사용하는 단점:
1비용: RT/duroid 6035HTC 재료의 고급 특성 및 성능은 표준 PCB 재료에 비해 더 높은 비용으로 제공됩니다.비용 증가는 엄격한 예산 제약이있는 프로젝트의 고려 사항이 될 수 있습니다..
2제한된 사용 가능성: 이 제품은 전 세계적으로 사용 가능하지만 RT/duroid 6035HTC 물질은 다른 일반적인 PCB 물질만큼 쉽게 사용할 수 없습니다.이는 소싱과 납품 시간 측면에서 과제를 제기 할 수 있습니다., 특히 긴급하거나 시간적 민감한 프로젝트의 경우.
3제조의 복잡성: RT/duroid 6035HTC 물질의 독특한 특성은 전문 제조 과정과 전문 지식을 요구할 수 있습니다.이 물질로 PCB를 제조 및 조립하는 것은 기존 물질에 비해 더 복잡할 수 있습니다., 잠재적으로 생산 비용을 증가시킬 수 있습니다.
4제한된 설계 유연성: RT/duroid 6035HTC 재료를 사용할 때 특정 설계 제한이 적용될 수 있습니다. 이러한 제한은 최소 흔적 너비, 간격,구멍 크기와설계자는 이러한 한계를 인식하고 그에 따라 레이아웃을 계획해야합니다.
이러한 잠재적 인 단점에도 불구하고 RT/duroid 6035HTC 재료를 사용하는 장점은 높은 열 전도성, 낮은 손실 접착력 및 열적으로 안정적인 구리 포일과 같습니다.우수한 성능과 신뢰성이 중요한 높은 전력 RF 및 마이크로 웨브 애플리케이션에 훌륭한 선택.
|
|
