| 하이 라이트: | 50ml 고주파 PCB 보드,고주파 PCB 1.27mm,몰입 은 인쇄 회로 보드 |
||
|---|---|---|---|
최근 출시된 PCB를 소개합니다. 현대 전자 애플리케이션의 까다로운 요구사항을 충족시키기 위해 고도화된 솔루션입니다.이 2층 딱딱한 PCB는 뛰어난 성능과 흔들리지 않는 신뢰성을 제공합니다.
다양한 기능과 장점으로 다양한 애플리케이션을 위한 완벽한 선택입니다. 패치 안테나, 위성 통신 시스템, 전력 증폭기,항공기 충돌 방지 시스템, 그리고 지상 레이더 경고 시스템
이 PCB는 10GHz에서 10.2의 변압전압률과 10GHz에서 0.0023의 분산 인수를 가지고 만들어져 낮은 손실과 높은 신호 무결성을 보장합니다.X-밴드 또는 그 이하에서 작동하기에 적합합니다.높은 변압력 상수는 회로 크기를 줄일 수 있으며 낮은 수분 흡수는 전기 손실에 수분의 영향을 최소화합니다.

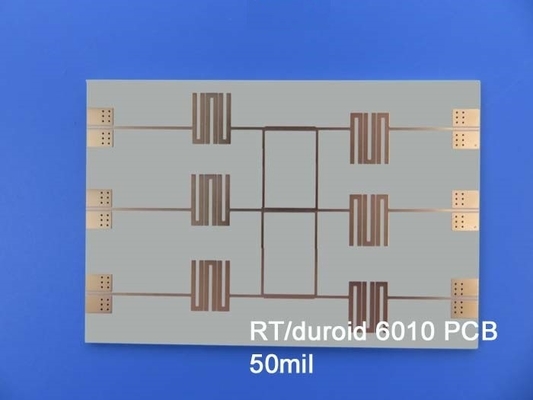

PCB의 스택업은 35um의 무게로 완공 된 구리 층으로 구성되어 있으며, RT/듀로이드 6010.2LM 다이 일렉트릭을 샌드위치하고 있으며, 두께는 50 mil (1.27mm) 이다.이 낮은 Z축 확장 디자인은 다층 보드에서 구멍을 통해 신뢰할 수 있는 장면을 보장보드 자체는 40mm x 23mm, 1.4mm의 완성 두께를 가지고 있으며, 전자 디자인에 대한 컴팩트하고 내구적인 솔루션을 보장합니다.
최소 7/8 밀리미터의 흔적 / 공간과 0.3mm의 최소 구멍 크기로이 PCB는 정확하고 효율적인 라우팅 옵션을 제공합니다.생산 중에 사용되는 100% 전기 테스트는 최고 수준의 품질 통제를 보장합니다.보드의 임피던스는 50오엄에서 주의 깊게 제어되며, 15mil/14mil의 트랙/gap 크기가 있습니다.
이 PCB의 아트워크는 IPC-Class-2 표준을 준수하는 Gerber RS-274-X 형식으로 공급됩니다. 전 세계 사용에 적합하며, 우리의 서비스 영역은 귀하의 요구를 충족시키기 위해 전 세계적으로 확장됩니다.
어떤 기술적 문의 또는 질문의 경우, sales10@bichengpcb.com에서 아이비에 연락하십시오. 우리는 우수한 고객 지원을 제공하고 만족을 보장하는 데 헌신합니다.
| 재산 | NT2기능기능기능기능 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.25 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 10.7 | Z | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0023 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -425 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 105 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 5 x 106 | 모 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 9 ~ 15 7 ~ 14 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 2144 (311) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 47(6.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 25 | Z | % | ||
| 플렉서럴 모듈 | 4364 (633) 3751 (544) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.26 13 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.01 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.86 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 3.1 | g/cm3 | ASTM D792 | ||
| 특정 열 | 1.00(0.239) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 12.3 (2.1) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
RT 듀로이드 6010의 힘을 풀어내는 것: PCB 성능과 신뢰성에 혁명을 일으키는 것
소개:
RT duroid 6010는 획기적인 세라믹 PTFE 복합재료로 인쇄 회로판 (PCB) 의 능력을 재정의했습니다.그리고 신뢰성, RT duroid 6010는 까다로운 전자 응용 프로그램에서 선택의 선택이되었습니다. 이 기사에서는 RT duroid 6010의 주목할만한 기능과 이점에 대해 자세히 설명합니다.회로 크기의 감소에 대한 영향을 탐구, 신호 무결성, 그리고 전체적인 성능.
I. 다이렉트릭 상수 및 분산 요인을 이해하는 것
- 다이렉트릭 상수를 탐구: IPC-TM-650 2에 의해 결정된 10GHz/23°C에서 10.2의 인상적인 다이렉트릭 상수를 공개합니다.5.5.5 클램프 스트라이프 방식
- 분산 요인을 풀기: 10GHz에서 0.0023의 극저분산 요인을 분석하여 최소 신호 손실과 전반적인 성능을 향상시킵니다.
II. 열 안정성 및 신뢰성
- ε의 열 계수: -425 ppm/°C의 범위에서 ε의 열 계수를 검사하여 넓은 온도 범위 (-50°C ~ 170°C) 에서 안정성을 보장합니다.
- 수분 흡수: 0.01%의 낮은 수분 흡수율을 강조하여 IPC-TM-650 2에 따라 전기 손실에 대한 습도의 영향을 줄이고 일관된 성능을 유지합니다.6.2.1.
| PCB 재료: | 세라믹-PTFE 복합재료 |
| 지정자: | NT2기능기능 |
| 다이렉트릭 상수: | 10.2 ±0.25 (처리) 10.7 (설계) |
| 계층 수: | 1층, 2층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께: | 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm), 75mil (1.90mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 바카라 구리, HASL, ENIG, 몰입 틴, 몰입 은, OSP. |
III. 설계 유연성 강화
- 튼튼한 DK 및 두께 제어: 다이 일렉트릭 상수 (DK) 와 두께에 대한 정확한 통제를 보여주며 반복 가능한 회로 성능과 설계 일관성을 가능하게합니다.
- 최소 흔적/공간 및 구멍 크기: 복잡하고 컴팩트한 PCB 레이아웃을 허용하는 최소 흔적/공간 7/8 밀리 및 최소 구멍 크기가 0.3mm로 제공되는 설계 유연성을 탐구합니다.
IV. 우수한 기계적 특성
- 튼튼성 및 압축성: 인상적인 영의 모듈, 궁극적 스트레스 및 스트레인 값을 조사하여 재료의 기계적 강도와 내구성을 입증합니다.
- 플렉서럴 모듈: 높은 플렉서럴 모듈을 강조하여 ASTM D790 및 ASTM D261 표준에 따라 부하 하에서 구부러짐 및 변형에 대한 저항을 보장합니다.
V. 어려운 환경에서의 타협 없는 성능
- 열전도: 80°C에서 0.86W/m/K의 열전도를 평가하여 효율적인 열분 dissipating 및 열관리를 촉진합니다.
- 열 팽창 계수: X, Y, Z 방향으로 물질의 열 팽창 계수 (CTE) 를 조사하여 차원 안정성과 신뢰성을 보장합니다.
VI. 적용 및 미래 가능성
- 패치 안테나: RT duroid 6010가 패치 안테나의 성능에 혁명을 일으키는 방법을 탐구합니다.
- 위성 통신 시스템: 위성 통신 응용 프로그램에서 RT duroid 6010의 장점을 논의합니다.
- 전력 증폭기: RT duroid 6010의 성능 향상을 위한 전력 증폭기 설계에 미치는 영향을 강조합니다.
- 항공기 충돌 방지 시스템: 항공기 충돌 방지 시스템에서 RT duroid 6010의 신뢰성과 안정성을 보여줍니다.
- 지상 레이더 경고 시스템: 지상 레이더 경고 시스템에서 RT duroid 6010의 이점을 논의합니다.
결론:
RT duroid 6010은 PCB의 세계에서 게임 변경자로 나타났습니다. 예외적인 성능, 신뢰성 및 설계 유연성을 제공합니다.그리고 기계적 강도, RT duroid 6010은 발전된 전자 응용에 대한 새로운 가능성을 열어줍니다. 그것은 회로 크기를 줄이고, 낮은 손실을 보장합니다.또는 어려운 환경에서 안정적인 성능을 유지, RT duroid 6010는 PCB 기술의 경계를 계속 밀어붙이고 있습니다. RT duroid 6010의 힘을 받아들이고 전자 설계의 모든 잠재력을 발휘하십시오.
