| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |
간략 한 소개

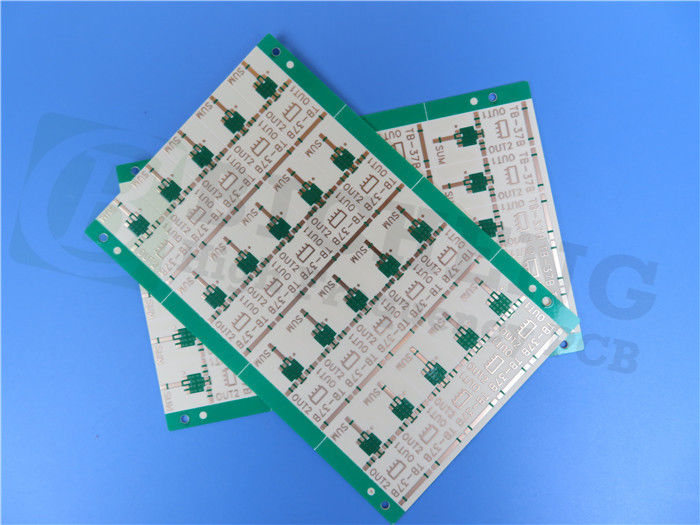

이 2층 딱딱한 PCB는 35μm의 구리_층_1, 30.7mil (0.780mm) 의 로저스 RO4725JXR 코어 및 35μm의 구리_층_2의 스택업을 갖추고 있습니다. 완성된 보드 두께는 0.9mm 및 1oz의 완성 된 Cu 무게 (1구조 세부 사항은 146.15mm x 60.8mm의 보드 크기와 5/6mL의 최소 흔적 / 공간 및 0.5mm의 최소 구멍 크기를 포함합니다.그것은 실드 비아스를 가지고 있지 않으며 비아 플래팅 두께는 20 μm입니다..
PCB는 상면 마스크로 녹색 상단 용접 마스크가 없고 하단 용접 마스크가 없습니다.품질을 보장하기 위해 100% 전기 테스트가 수행됩니다.제공 된 그림은 Gerber RS-274-X 파일의 형태로 있으며 PCB는 IPC-Class-2 품질 표준에 적합합니다. 전 세계적으로 제공됩니다.
총 54개의 부품과 67개의 패드를 가진 이 PCB에는 67개의 상단 SMT 패드, 하단 SMT 패드, 249개의 비아, 3개의 네트워크가 있습니다.그것은 일반적으로 셀룰러 베이스 스테이션 안테나와 전력 증폭기와 같은 응용 프로그램에서 사용됩니다..
| 매개 변수 | 가치 |
| PCB 종류 | 2층 딱딱한 PCB |
| 구리층1 | 35μm |
| 로저스 RO4725JXR 코어 | 300.7mil (0.780 mm) |
| 구리층2 | 35μm |
| 보드 크기 | 146.15mm x 60.8mm = 20PCS, +/- 0.15mm |
| 최소 추적/공간 | 5/6 밀리 |
| 최소 구멍 크기 | 0.5mm |
| 실명 횡단선 | 아니 |
| 완성된 보드 두께 | 00.9mm |
| 완성된 C.U. 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 잠수 금 |
| 최고 실크 스크린 | 아니 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 녹색 |
| 바닥 용접 마스크 | 아니 |
| 전기 시험 | 운송 전 100% |
| 구성 요소 | 54 |
| 전체 패드 | 67 |
| 뚫린 패드 | 0 |
| 최고 SMT 패드 | 67 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 249 |
| 망 | 3 |
| 제공 된 예술 작품 의 종류 | 게르버 RS-274-X |
| 품질 표준 | IPC-클래스-2 |
| 사용 가능성 | 전 세계 |
| 전형적 사용법 | 셀룰러 베이스 스테이션 안테나 및 전력 증폭기 |
특징/혜택:
RO4725JXR RF PCB는 독특한 특성으로 인해 다양한 장점을 제공합니다.
감소된 PIM:이 PCB는 수동적 인 상호 변형을 감소시켜 신호 품질을 향상시키고 간섭을 줄입니다.
낮은 삽입 손실:저손실 다이렉트릭과 저프로필 필름으로, 이 PCB는 전송 중에 신호 손실을 최소화합니다.
RO4725JXR Dk 255:2.55의 변압수 상수는 표준 PTFE 기반 재료와 일관된 전기 성능과 호환성을 보장합니다.
PCB는 또한 독특한 필러와 닫힌 마이크로스피어를 갖추고 있으며 추가적인 이점을 제공합니다.
낮은 밀도:밀도는 1.27gm/cm에 불과하다3이 PCB는 PTFE/글라스 보드보다 약 30% 가볍고, 응용 분야에서 무게 절감을 제공합니다.
낮은 Z축 CTE (열적 팽창 계수) 25.6ppm/°C: 이 속성은 차원 안정성과 온도 변동에도 신뢰성 있는 성능을 보장합니다.
다른 주목할만한 특징은 다음과 같습니다.
높은 Tg (>280°C):높은 유리 전환 온도는 설계 유연성과 자동 조립 프로세스와 호환성을 제공합니다.
낮은 TCDk (+34ppm/°C):이전지 상수의 낮은 열 계수는 일관성 있는 회로 성능을 보장하며, 온도 변화로 인한 변동을 최소화합니다.
특별히 제조된 열연속성 樹脂 시스템/충전기:이 포뮬레이션은 가공 용이성과 접착 된 구멍 (PTH) 프로세스와 호환성을 제공합니다.
또한 RO4725JXR 라미네이트는 환경 친화적입니다.
납 없는 공정 호환성:이 PCB는 납 없는 용접 과정에 적합합니다.
RoHS 준수:그들은 위험 물질 제한 지침 (RoHS) 의 요구 사항을 충족합니다.
RO4725JXR PCB의 전형적인 응용 분야는 셀룰러 베이스 스테이션 안테나 등을 포함한다.
| 기판 종류 및 브랜드 | 표준 FR-4, 고 Tg FR-4, 고 주파수 재료, 폴리마이드/PET 유연성 재료 |
| 쉐냐, ITEQ, 아이솔라, 타이완 유니언, 로저스 코퍼레이션 타코닉, | |
| 보드 종류 | 딱딱한 PCB, 유연한 회로, 딱딱하고 유연한 PCB, 하이브리드 PCB, HDI PCB |
| CCL 모델 | 높은 Tg FR-4: S1000-2M, TU-872 SLK, TU-768, IT-180A 높은 CTI FR-4: S1600L, ST115 |
| 로저스RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;RT/더로이드 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; 디클래드 880, 디클래드 870, 디클래드 527; 아이소클래드 917 | |
| 타코닉:TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z | |
| F4B PTFE 복합재료:(DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2) | |
| 최대 배달 크기 | 1200mm x 572mm |
| 마감판의 최소 두께 | L≤2L: 0.15mm; 4L: 0.4mm |
| 마감판의 최대 두께 | 100.0mm |
| 장님으로 묻힌 구멍 (횡단하지 않는 구멍) | 00.1mm |
| 최대 구멍 면 비율 | 15:01 |
| 최소 기계 뚫기 구멍 직경 | 0.1mm |
| 뚫린 구멍 용도 | +/- 0.0762mm |
| 프레스 피트 구멍 용도 | +/- 0.05mm |
| 비접장 된 구리 구멍 허용 | +/- 0.05mm |
| 최대 계층 수 | 32 |
| 내부 및 외부 층 최대 구리 두께 | 12oz |
| 최소 굴착 용량 | +/- 2밀리 |
| 최저 레이어 대 레이어 허용량 | +/- 3밀리 |
| 최저선 너비/간격 | 3 밀리 / 3 밀리 |
| 최소 BGA 지름 | 8밀리 |
| 임페던스 용도 | < 50Ω ±5Ω; ≥50오±10% |
| 표면 처리 과정 | 납 / 납 없는 HASL, 몰입 금, 몰입 은, 몰입 진, OSP, ENIG, ENEPIG, 탄소 잉크, 껍질 벗겨질 수 있는 마스크, 금 손가락 등 |
|
|
