| 모크: | 1pcs |
| 가격: | USD9.99/PCS-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |
우리의 새로 선보인 제품은 2층의 딱딱한 PCB입니다. 성능에 민감한 애플리케이션의 요구사항을 충족시키기 위해 세심하게 제작되었습니다.탄화수소/세라믹/조각 유리 물질로 고주파 동작에서 뛰어난 성질로 유명합니다..
10GHz/23°C에서 3.48 +/- 0.05의 다이렉트릭 상수 (DK) 와 같은 주파수와 온도에서 0.0037의 분산 요인으로 낮은 손실과 우수한 전기 성능을 달성합니다.더 높은 작동 주파수를 필요로 하는 애플리케이션에 잘 적합합니다.er의 열 계수 (TcDK) 는 -100 ~ 250°C 내에서 + 50 ppm / °C에서 다양하며 광범위한 온도 범위에서 안정성을 보장합니다. Tg (글라스 전환 온도) 는 280 °C를 초과합니다.다양한 환경에서 견고함을 제공합니다.또한 수분 흡수율은 0.05%에 불과합니다.
| 재산 | RO4835 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | - | 8~40 GHz | 차차 단계 길이의 방법 |
| 분산 요인,δ | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 ε | +50 | Z | ppm/°C | -100°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 30.2 ((755) | Z | Kv/mm ((v/mil) | IPC-TM-650 2.5.6.2 | |
| 튼튼성 모듈 | 7780 ((1128) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 136(19.7) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리/인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 31 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.05 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) | N/mm (pli) | 용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
여러 가지 놀라운 특징들이 우리의 PCB를 전형적인 열성 마이크로 웨이브 재료와 구별합니다.높은 용량의 까다로운 애플리케이션에 이상적입니다.제어 된 임피던스 전송 라인은 긴 다이 일렉트릭 일정한 관용으로 인해 달성됩니다. 납 없는 프로세스와 호환성은 블러스터링 또는 디 라미네이션에 대한 우려를 제거합니다.낮은 Z축 확장은 구멍을 통해 신뢰할 수 있는 장면을 보장, 낮은 평면 내 팽창 계수는 광범위한 회로 처리 온도에서 안정성을 유지합니다. 또한 CAF (Conductive Anodic Filament) 형성에 저항합니다.장기적인 신뢰성 확보.

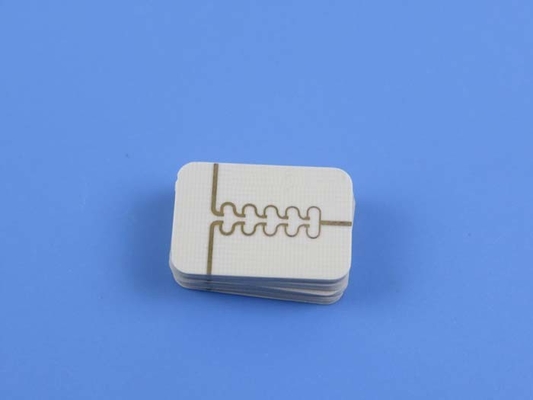

이 PCB는 35μm 구리 층, 0.168 mm (6.6 mil) 로저스 RO4835 코어 및 또 다른 35μm 구리 층으로 구성되어 견고하고 신뢰할 수있는 구조를 제공합니다.
| PCB 재료: | 탄화수소 세라믹 라미네이트 |
| 명칭: | RO4835 |
| 다이렉트릭 상수: | 3.48 (10 GHz) |
| 분산 요인 | 0.0037 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 (ED 구리) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| 다이렉트릭 두께 (로프로 구리) | 4밀리 (0.102mm), 7.3밀리 (0.186mm), 10.7밀리 (0.272mm), 20.7밀리 (0.526mm), 30.7밀리 (0.780mm), 60.7밀리 (1.542mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
건설 세부 사항은 5mm x 9mm의 정확한 보드 크기와 +/- 0.15mm의 허용을 포함합니다. 최소 4/4 mil의 흔적 / 공간과 최소 0.2mm의 구멍 크기가 지정됩니다.실종 된 비아스 의 부재 는 제조 과정 을 단순화 한다. 0.3mm의 완성 된 보드 두께와 외층에 1 온스 (1.4 밀리) 구리 무게로 PCB는 내구성과 가벼운 디자인 사이의 균형을 이룬다.비아 플래팅 두께는 20μm입니다., 견고한 연결을 보장합니다. 표면 완화는 몰입 금으로 탁월한 전도성과 부식 저항성을 제공합니다. 실크 스크린 및 용매 마스크 층은 포함되어 있지 않습니다.
출하 전에 각 PCB는 엄격한 100% 전기 테스트를 거쳐 신뢰성과 품질 표준을 준수합니다.IPC-클래스-2 표준을 준수하면 일관된 성능과 내구성이 보장됩니다..
이 PCB는 1 개의 구성 요소, 총 3 개의 패드, 2 개의 뚫린 패드, 1 개의 상위 표면 장착 기술 (SMT) 패드, 0 개의 하위 SMT 패드, 2 개의 비아 및 1 개의 네트워크를 포함하여 통계에 대한 다양성을 제공합니다.그림은 Gerber RS-274-X 형식으로 제공됩니다., 표준 제조 공정과 호환됩니다.
우리의 제품은 전 세계적으로 사용 가능하며 전 세계 고객들이 그 탁월한 성능의 혜택을 누릴 수 있습니다.포인트에서 포인트까지의 마이크로 웨이브 시스템, 전력 증폭기, 단계 배열 레이더, RF 부품.
모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com에 우리의 전담 팀과 연락하는 것을 주저하지 마십시오. 예외적인 지원은 우리의 약속입니다,우리의 제품에 대한 만족을 보장.
|
|
