| 모크: | 1pcs |
| 가격: | USD9.99/PCS-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |
AD250 재료에 기반한 최신 PCB를 소개합니다. 상업용 마이크로파 및 RF용 용도로 특별히 설계되었습니다.AD250C 라미네이트는 2의 엄격하게 제어 된 다이 일렉트릭 상수를 제공합니다..50, 오늘날의 통신 인프라에서 우수한 성능과 신뢰성을 보장합니다.
주요 특징:
로저스 AD250C 엮은 유리 강화 PTFE 안테나 등급 라미네이트는 이 PCB의 기초를 제공합니다.이 물질은 정확한 전기적 특성을 제공합니다.PCB는 10GHz 및 베이스 스테이션 주파수에서 0.0013의 낮은 손실 대접수를 나타내며 우수한 회로 성능을 보장합니다. 분해 온도 (Td) 는 500 °C를 초과합니다.고온 환경에서 매우 내구성이 높습니다.또한 AD250C 라미네이트는 0의 매우 낮은 수분 흡수율을 자랑합니다.04%이며 열 팽창 계수 (CTE) 47 ppm/°C (X축) 로 우수한 차원 안정성을 나타냅니다., 29 ppm/°C (Y축) 및 196 ppm/°C (Z축).
| 전기적 특성 | AD250C | 단위 | 시험 조건 | 시험 방법 | |
| PIM (30mil/60mil) | -159/-163 | dBc | 1900MHz에서 반사된 43dBm 스파이드 톤, S1/S1 | 로저스 내부 50오엄 | |
| 다이렉트릭 상수 (과정) | 2.52 | - | 23°C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| 다이렉트릭 상수 (디자인) | 2.50 | - | C-24/23/50 | 10GHz | 마이크로 스트립 차차 단계 길이는 |
| 분산 요인 (과정) | 0.0013 | - | 23°C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 |
| 다이렉트릭 상수의 열 계수 | -117 | ppm/oC | 0°C ~ 100°C | 10GHz | IPC TM-650 2.5.5.5 |
| 부피 저항성 | 4.8 x 108 | 모함-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 표면 저항성 | 4.1 x 107 | 모 | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 전기 강도 (연속 강도) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | >40 | kV | D-48/50 | X/Y 방향 | IPC TM-650 2.5.6 |
| 열 특성 | |||||
| 분해 온도 (T)d) | >500 | ̊C | 2시간 @ 105°C | 5% 가량 감소 | IPC TM-650 2.3.40 |
| 열 확장 계수 - x | 47 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - y | 29 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열 확장 계수 - z | 196 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
| 열전도성 | 0.33 | W/mK | - | z 방향 | ASTM D5470 |
| 델라미네이션 의 시간 | >60 | 분 | 받은 상태 | 288 ̊C | IPC TM-650 2.4.24.1 |
| 기계적 특성 | |||||
| 열 스트레스 후 구리 껍질 강도 | 2.6 (14.8) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35μm 포일 | IPC TM-650 2.4.8 |
| 굽기 강도 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| 튼튼성 (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
| 플렉스 모듈 (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 시험 방법 2.4.4 |
| 차원 안정성 (MD/CMD) | 00.02/0.06 | 밀스/인치 | 에치 + 베이크 후 | - | IPC-TM-650 2.4.39a |
| 물리적 특성 | |||||
| 발화성 | V-0 | - | - | - | UL-94 |
| 수분 흡수 | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| 밀도 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 특정 열 용량 | 0.813 | J/g°K | 105°C에서 2시간 | - | ASTM E2716 |
이점:
이 PCB의 낮은 손실 접수 (<0.002 10 GHz에서) 는 광범위한 무선 주파수 대역에서 우수한 회로 성능을 가능하게합니다. 제어 된 다이 일렉트릭 상수 (±0.05) 와 함께PCB는 일관성 있고 예측 가능한 회로 성능을 보장합니다.AD250 라미네이트에 사용 된 세라믹 물질은 온도 변화 동안 변압 변수의 예외적인 안정성을 제공합니다.매우 낮은 수동적 인터모들레이션 (PIM) -159 dBc, 1900 MHz는 신호 간섭을 현저히 줄여 안테나 성능을 향상시킵니다.PCB의 탁월한 차원 안정성은 회로 성능의 반복성을 향상시키고 높은 제조 생산량에 기여합니다.전형적인 PTFE 기반 라미네이트와 비교하면 이 PCB는 향상된 신뢰성과 성능을 제공합니다.
건설 세부 사항:

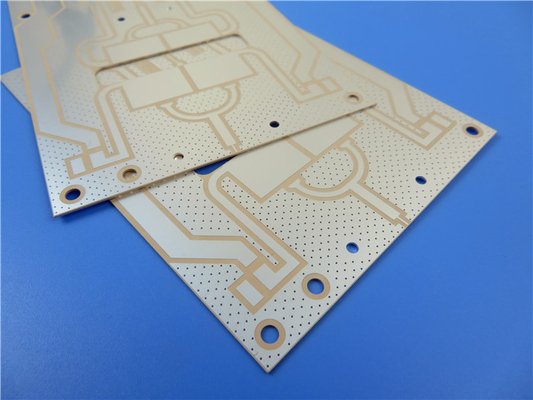

이 PCB는 다음과 같은 스택업으로 2층 단단한 구조입니다: Copper_layer_1 (35 μm), AD250C (1,524 mm 또는 60mil) 및 Copper_layer_2 (35 μm). 완성된 보드 두께는 1.6mm 및 1oz의 완공 구리 무게 (1.4 밀리) 는 내구성과 성능 사이의 균형을 이루고 있습니다.
추가 사양:
보드의 크기는 355mm x 210mm (1PCS) 이며, 허용 지름은 +/- 0.15mm이다. 최소한의 흔적/공간은 6/6 mils이며 최소 구멍 크기는 0.4mm이다. 이 PCB에는 블라인드 비아스가 없습니다.그것은 뜨거운 공기 용접 수준 표면 완공을 특징으로하고 상단 또는 하단 실크 스크린 또는 용접 마스크가 없습니다.출하 전에 각 PCB는 최적의 성능을 보장하기 위해 100% 전기 테스트를 받습니다.
통계자료:
이 PCB는 118 개의 구성 요소, 260 개의 패드, 118 개의 구멍 패드, 142 개의 상단 SMT 패드, 그리고 아래쪽 SMT 패드 없이 구성되어 있습니다. 161 개의 비아를 포함하고 3 개의 네트워크를 지원합니다.
표준 및 사용 가능성:
이 PCB는 높은 제조 및 성능 표준을 보장하는 IPC 클래스 2 표준을 준수합니다.전 세계 고객들에게 그 특유의 기능과 성능에 접근할 수 있도록.
응용 프로그램:
이 다재다능 PCB는 셀룰러 인프라 베이스 스테이션 안테나, 자동차 텔레매틱스 안테나 시스템 및 상업용 위성 라디오 안테나 등 다양한 분야에서 응용 프로그램을 찾습니다.우리의 AD250 기반 PCB를 선택, 상업용 마이크로 웨브 및 RF 애플리케이션에서 고성능 솔루션.
| PCB 재료: | PTFE 기반의 직물 유리섬유/세라믹 필링 복합물 |
| 명칭: | AD250C |
| 다이렉트릭 상수: | 2.50 (10 GHz) |
| 분산 요인 | 0.0013 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 침수 금 (ENIG), HASL, 침수 은, 침수 진, OSP, ENEPIG, Bare Copper, Pure Gold Plated 등. |
|
|
