| 하이 라이트: | 몰입 금 PCB 회로 보드,쌍면 PCB CER-10 기판,이중 PCB 25 밀리 |
||
|---|---|---|---|
최고 수준의 성능과 신뢰성을 제공하도록 설계된이 PCB는 테코닉의 세라믹 채식 기술과 코팅된 PTFE 유리섬유 전문 지식을 활용합니다.그 독특한 구성으로, CER-10 PCB는 주목할 만한 융합 강도, 높은 용접 저항성, 그리고 최소한의 수분 흡수를 제공합니다.
CER-10 재료의 섬유 유리 강화는 우수한 차원 안정성과 향상된 휘힘 강도를 보장합니다.극심한 온도 환경에서도 신뢰할 수 있는 선택이 됩니다..
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| 다이 일렉트릭 상수 (명) | IPC-TM-650 2.5.5.6 | 10 | 10 | ||
| 분산 요인 10 GHz | IPC-TM-650 2.5.5.5.1 | 0.0035 | 0.0035 | ||
| 수분 흡수 | IPC-TM-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 다이 일렉트릭 분해 | IPC-TM-650 2.5.6 | kV | 44 | kV | 44 |
| 부피 저항성 | IPC-TM-650 2.5.17.1 | MOHm/cm | 2.1 x 108 | MOHm/cm | 2.1 x 108 |
| 표면 저항성 | IPC-TM-650 2.5.17.1 | 모 | 1.1 x 109 | 모 | 1.1 x 109 |
| 활 저항 | IPC-TM-650 2.5.1 | 2초 | >180 | 2초 | >180 |
| 융통력 (MD) | ASTM D 790 | PSI | 16500 | N/mm2 | 114 |
| 굽기 강도 (CD) | ASTM D 790 | PSI | 15500 | N/mm2 | 107 |
| 팽창 강도 (MD) | ASTM D 638 | PSI | 7700 | N/mm2 | 53 |
| 팽창 강도 (CD) | ASTM D 3039 | PSI | 6700 | N/mm2 | 46 |
| 피일 강도 (1온스 ED) | IPC-TM-650 2.4.8 | 파운드/선형 인치 | 9 | N/mm | 1.61 |
| 차원 안정성 (MD) | IPC-TM-650 2.4.39 | 내/내 | -0.0002 | mm/mm | -0.0002 |
| 차원 안정성 (CD) | IPC-TM-650 2.4.39 | 내/내 | -0.0003 | mm/mm | -0.0003 |
| 밀도 (특수 중력) | g/cm3 | 3.05 | g/cm3 | 3.05 | |
| 열전도성 | ASTM F 433 | W/m/K | 0.63 | W/m/K | 0.63 |
| CTE (x-y) | ASTM D 3386 (TMA) | ppm/°C | 13-15 | ppm/°C | 13-15 |
| CTE (z) | ASTM D 3386 (TMA) | ppm/°C | 46 | ppm/°C | 46 |
| 배출가스 (%TML) | ASTM E 595 | % | 0.02 | % | 0.02 |
| 배출가스 (%CVCM) | ASTM E 595 | % | 0.01 | % | 0.01 |
| 배출가스 (%WVR) | ASTM E 595 | % | 0.01 | % | 0.01 |
| 불화성 등급 | UL 94 | V-0 | V-0 |
10GHz/23°C에서 10 +/- 0.05의 다이렉트릭 상수와 10GHz/23°C에서 0.0035의 분산 인수를 갖춘 CER-10 PCB는 정확하고 효율적인 신호 전송을 보장합니다.신호 손실을 최소화0.63 W/mK의 열 전도성은 효과적인 열 분비를 가능하게 하며, PCB가 까다로운 열 조건에서도 최적의 성능을 발휘할 수 있습니다.
CER-10 라미네이트의 주요 장점 중 하나는 0.02%의 낮은 수분 흡수율입니다. 이것은 PCB가 습한 환경에서도 내구성과 신뢰성을 유지하도록 보장합니다.시간이 지남에 따라 일관된 전기 특성을 유지하면서또한 CER-10 물질은 X축에서 13 ppm/°C, Y축에서 15 ppm/°C, Z축에서 46 ppm/°C의 열 팽창 계수를 나타냅니다.우수한 차원 안정성 및 신뢰할 수 있는 뚫린 구멍 성능을 제공합니다..
CER-10 기판의 특이한 특성은 전자 설계에 다양한 이점을 가져다줍니다.수분 흡수력이 낮아서 손상되지 않도록 보호합니다.증진 된 차원 안정성 및 낮은 Z 축 팽창은 PCB의 장기적인 무결성에 기여하여 다양한 응용 분야에 적합합니다.
안정적인 DK와 극단적인 열 환경을 처리 할 수있는 능력으로 CER-10 PCB는 회로 소형화에 대한 가능성을 열어줍니다.디자인에서 최적화된 공간 활용을 허용또한, 엮은 유리 강화는 PCB의 굴절 강도를 증가시켜 기계적 스트레스에 견딜 수 있는 탄력성과 내구성을 제공합니다.

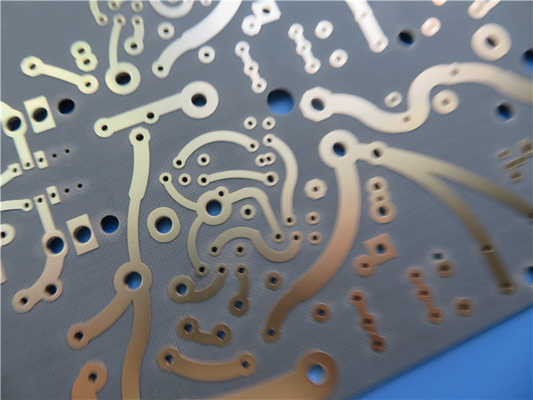

이 PCB는 양쪽에 35μm 두께의 구리 층이 있는 2층 딱딱한 PCB로 구성되어 있습니다. CER-10 기판은 두께 25mil (0.635mm),전자 집합에 대한 신뢰할 수 있는 기초를 제공보드 크기는 95mm x 89mm로 회로 설계에 충분한 공간을 제공합니다. 최소 추적 / 공간은 4/6 밀리 미터이며 최소 구멍 크기는 0.3mm로 복잡하고 정확한 라우팅이 가능합니다.효율적인 부품 배치 및 조립을 촉진합니다..
| PCB 재료: | 유기세라믹 라미네이트가 엮은 유리 강화에 기반합니다. |
| 명칭: | CER-10 |
| 다이렉트릭 상수: | 10 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 25mil (0.635mm), 30mil ((0.762mm), 47mil ((1.194mm), 50mil (1.27mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | Bare Copper, HASL, ENIG, Immersion Silver, Immersion Tin 및 OSP 등 |
마무리 측면에서,이 PCB는 0.8mm의 완성 된 보드 두께와 1 온스 (1,4 밀리) 의 완성 된 Cu 무게를 가지고 있습니다.비아스는 신뢰할 수있는 전기 연결을 위해 20 μm의 접착 두께가 있습니다.표면 완성도는 몰입 금으로, 우수한 용접성과 부식 저항을 제공합니다.아래쪽의 실크 스크린은 포함되지 않습니다., 깨끗하고 전문적 인 미학을 촉진합니다. 상단 및 하단 용접 마스크는 또한 적용되지 않으며 필요에 따라 사용자 정의 용접 및 재작업을 허용합니다.
모든 PCB는 출하 전에 100% 전기 테스트를 거쳐서 뛰어난 품질과 신뢰성을 보장합니다. 이 PCB의 제공된 그림 형식은 Gerber RS-274-X입니다.업계에서 널리 인정되는 표준이 PCB는 고품질 제조의 요구 사항을 충족하는 IPC-Class-2 표준을 준수합니다.
이 PCB는 전 세계적으로 사용 가능하며 전 세계 고객에게 접근 할 수 있습니다. 그 예외적인 성능과 신뢰성은 전력 증폭기,필터 및 결합기, 그리고 수동 구성 요소의 통합. 당신의 전자 프로젝트에서 CER-10 PCB의 힘을 경험,그리고 뛰어난 성능과 신뢰성으로 여러분의 디자인의 잠재력을 최대한 발휘할 수 있도록.
