| 모크: | 1pcs |
| 가격: | USD9.99/PCS-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |
신규 PCB를 소개합니다. RT/Duroid 6035HTC 고주파 물질을 기반으로 합니다.RT/duroid 6035HTC 고주파 기판은 고전력 RF 및 마이크로파 애플리케이션을 위해 특별히 설계된 최첨단 회로 재료입니다.. 세라믹으로 채워진 PTFE 복합재료로, 이 뛰어난 PCB는 비교할 수 없는 성능과 신뢰성을 제공합니다. 이 PCB를 다른 PCB에서 돋보이게 하는 특징과 이점에 대해 알아보자.
특징:
110 GHz/23 °C에서 3.5 +/- 0.05 DK: PCB는 안정적인 다이 일렉트릭 상수를 제공하여 일관된 신호 무결성과 정확한 전기 특성을 보장합니다.
210 GHz/23°C에서 0.0013의 분산 인수: 낮은 손실 접착력으로이 PCB는 신호 손실과 왜곡을 최소화하여 우수한 고 주파수 성능을 보여줍니다.
3-66 ppm/°C의 다이 일렉트릭 상수의 열 계수: PCB의 열 안정성은 광범위한 온도 범위에서 신뢰할 수 있는 작동을 보장하며 성능 변동으로부터 보호합니다.
4수분 흡수 0.06%: 낮은 수분 흡수율은 PCB의 내구성을 향상시키고 수분 노출로 인한 분해를 방지합니다.
580°C에서 1.44 W/m/K의 열 전도성: 높은 열 전도성으로, 이 PCB는 효율적으로 열을 분산시켜 고전력 애플리케이션에 낮은 작동 온도를 가능하게 한다.
6CTE X축 19ppm/°C, Y축 19ppm/°C, Z축 39ppm/°C: PCB의 낮은 열 팽창 계수는 온도 변화로 인한 변형 또는 손상 위험을 최소화합니다.
| NT1기생물 | |||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.6 | Z | 8 GHz - 40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인 | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -66 | Z | ppm/°C | -50°C~150°C | mod IPC-TM-650, 2.5.5.5 |
| 부피 저항성 | 108 | MΩ.cm | A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 | 108 | MΩ | A | IPC-TM-650, 25.17.1 | |
| 차원 안정성 | -0.11 -008 | CMD MD | mm/m (밀리/인치) | 0.030" 1온스 EDC 엽지 진열 후 두께 '+E4/105 | IPC-TM-650 2.4.39A |
| 튼튼성 모듈 | 329 244 | MD CMD | kpsi | 40 h @23°C/50RH | ASTM D638 |
| 수분 흡수 | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| 열 확장 계수 (-50 °C~288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
| 열전도성 | 1.44 | W/m/k | 80°C | ASTM C518 | |
| 밀도 | 2.2 | gm/cm3 | 23°C | ASTM D792 | |
| 구리 껍질 강도 | 7.9 | pli | 20초 @ 288 °C | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 그래요 | ||||
이점:
1높은 열전도: RT/더로이드 6035HTC PCB의 향상 된 변압 열 분산 능력은 최적의 성능과 신뢰성을 보장하는 낮은 작동 온도를 허용합니다.특히 고전력 애플리케이션에서.
2저손실 탕젠트: 우수한 고주파 성능으로 이 PCB는 신호 손실과 왜곡을 최소화하여 RF 및 마이크로파 신호의 정확하고 신뢰할 수 있는 전송을 가능하게 합니다.
3열적으로 안정적 인 저 프로필 및 역처리 구리 포일: PCB의 구리 포일, 저 프로필 및 역처리 특성을 갖습니다.더 낮은 삽입 손실과 흔적에 대한 우수한 열 안정성을 제공합니다, 증진된 신호 무결성과 내구성을 가져옵니다.
4첨단 필러 시스템: 이 PCB에 사용 된 혁신적인 필러 시스템은 알루미나 필러를 포함하는 회로 재료의 성능을 능가하여 뚫을 수 있는 능력을 향상시키고 도구 수명을 연장합니다.
| PCB 재료: | 세라믹으로 채워진 PTFE 복합재 |
| 명칭: | NT1기생물 |
| 다이렉트릭 상수: | 30.50±0.05 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, OSP 등 |
PCB 스택업:

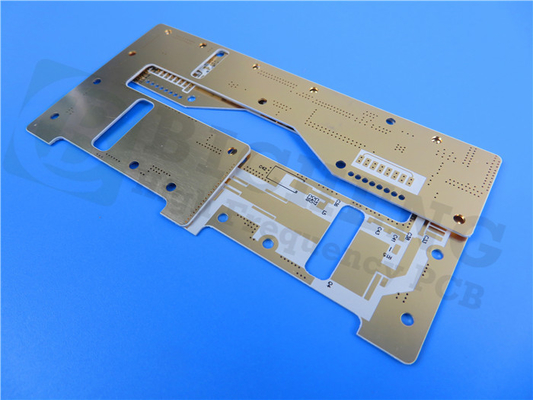

이 2층 딱딱한 PCB는 양쪽에 35μm의 구리 층을 갖추고 있으며 RT/듀로이드 6035HTC 물질을 0.508mm (20mil) 의 두께로 샌드위치합니다.스택업 디자인은 최적의 신호 전송과 구조적 무결성을 보장합니다..
PCB 제작 세부 사항:
이 PCB의 크기는 200.5mm x 41.5mm를 측정하고, 허용 범위는 +/- 0.15mm입니다. 그것은 4/6 밀리 미만의 최소 흔적/공간과 0.3mm의 최소 구멍 크기를 지원합니다. 완성 된 보드의 두께는 0.6mm입니다.그리고 완성된 구리 무게는 1 온스 (1oz) 이다외부 층에.4 밀리) 를 가집니다. 20μm의 비아 플래팅 두께와 벗은 구리 표면 완공으로이 PCB는 고주파 애플리케이션 요구 사항을 충족 할 준비가되었습니다.위쪽이나 아래쪽에는 실크 스크린이 없습니다.모든 PCB는 배송 전에 엄격한 100% 전기 테스트를 거쳐 최적의 기능과 신뢰성을 보장합니다.
PCB 통계:
이 PCB는 26 개의 구성 요소와 총 100 개의 패드를 포함하고 있으며, 58 개의 구멍 패드와 42 개의 상위 표면 장착 기술 (SMT) 패드가 있습니다. 아래쪽 SMT 패드가 없습니다.PCB는 47 개의 비아를 포함하고 5 개의 네트워크를 수용하도록 설계되었습니다., 다양한 회로 구성에 대한 다재다능성을 제공합니다.
승인 된 표준 및 사용 가능성:
이 PCB는 IPC-Class-2 표준을 준수하여 고품질의 제조 및 조립을 보장합니다. 전 세계적으로 사용할 수 있으며 전 세계 고객에게 액세스 할 수 있습니다.
전형적인 응용 프로그램:
RT/duroid 6035HTC PCB는 다음과 같은 다양한 응용 분야에 이상적으로 적합합니다.
- 고전력 RF 및 마이크로파 증폭기
- 전력 증폭기
- 커플러
- 필터
- 조립기
- 전력 분할기
RT/듀로이드 6035HTC 고주파 PCB의 뛰어난 성능과 신뢰성을 경험하세요.고전력 RF 및 마이크로파 애플리케이션을 요구하는 완벽한 선택.
|
|
