제품 상세 정보:
결제 및 배송 조건:
|
| PCB 재료: | RO3003G2 | 레이어 총수: | 2개의 층 |
|---|---|---|---|
| 유전체 상수: | 3 | 흩어지기 인자: | 0.0011 |
| PCB 사이즈: | ≤400mm X 500mm | 구리 중량: | 1oz(35µm), 2oz(70µm) |

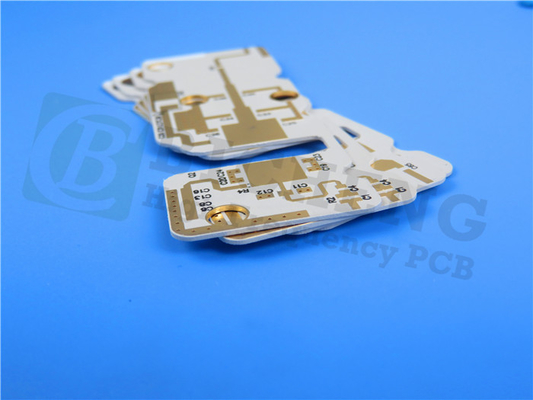

| 하이 라이트: | 세라믹으로 채워진 PTFE 라미네이트 PCB 보드,PCB 보드 RO3003G2,2층 고주파 PCB |
||
자료 소개
로저스 RO3003G2의 고주파, 세라믹으로 채워진 PTFE 라미네이트는 로저스의 산업 선도적인 RO3003 솔루션의 확장입니다. RO3003G2 라미네이트의 개발은 산업 피드백에 기초합니다.,밀리미터 파동 자동차 레이더 애플리케이션의 차세대 요구를 해결하는 데 특별한 초점을 맞추고 있습니다.
최적화된 합금과 필러 함량을 포함하고 매우 낮은 프로파일 ED 구리 사용은 삽입 손실을 줄입니다.이 특성 때문에 RO3003G2 라미네이트는 적응형 크루즈 컨트롤과 같은 고급 운전자 보조 시스템 (ADAS) 에서 구현하기에 적합합니다., 앞 충돌 경고, 활성 브레이킹, 차선 변경 지원
특징
110GHz에서 3.00과 77GHz에서 3.07의 변압전압수.
2아주 낮은 프로필 (VLP) ED 구리.
3. VLP ED 구리 및 감소 된 다이 일렉트릭 포러시티를 통합 한 균일 구조.
4- 증강 된 채식 시스템
이점
1- 입기 손실에서 최고 성능
2. 완료 PCB의 변압 변수를 최소화합니다.
3작은 직경 비아를 사용하는 경향을 가능하게; 작은 둥근 입자를 사용하는 향상 된 필러 시스템
4세계 제조업의 발자국.
우리의 PCB 능력 (RO3003G2 라미네이트)
| PCB 재료: | 세라믹으로 채워진 PTFE 라미네이트 |
| 명칭: | RO3003G2 |
| 다이렉트릭 상수: | 3 |
| 분산 요인 | 0.0011 |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 5mil (0.127mm), 10mil (0.254mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 잠수 금, HASL, 잠수 은에, 몰입 틴, ENEPIG, OSP, Bare 구리, 순수한 금 등 |
전형적 사용법
1적응형 크루즈 컨트롤
2앞 충돌 경고
3- 액티브 브레이크 어시스트
4차선 변경 지원
5교통 체증 조종사
6주차 조종사
7. 맹점 탐지
RO3003G2∙s 데이터 시트
| 부동산 | RO3003G2 | 방향 | 단위 | 상태 | 시험 방법 |
| 다이렉트릭 상수, er 프로세스 | 30.00 ± 0.04 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프 된 스트라이프라인 |
| 다이 일렉트릭 상수 | 3.07 | Z | - | 77GHz | 분차 단계 길이 방법 |
| 분산 요인, tan d | 0.0011 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 er | -35 | Z | ppm/°C | 10GHz -50~150°C |
IPC-TM-650 2.5.5.5 |
| 차원 안정성 | -0.16 -0.14 |
X Y |
mm/m | 방법 C | IPC TM-650 2.2.4 |
| 부피 저항성 | 1.4 x 109 | - | MΩ•cm | COND A | IPC 25.17.1 |
| 표면 저항성 | 2.6 x 108 | - | MΩ | COND A | IPC 25.17.1 |
| 튼튼성 모듈 | 378 396 |
X Y |
ksi | 23°C | ASTM D638 |
| 수분 흡수 | 0.06 | - | % | D48/50 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.73 0.83 |
Z | J/g/K | 0°C 50°C |
ASTM E1269-11 |
| 열전도성 | 0.43 | Z | W/m/K | 50°C | ASTM D5470 |
| 열 팽창 계수 | 16 17 18 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | - | °CTGA | - | ASTM D3850 |
| 밀도 | 2.15 | - | gm/cm3 | 23°C | ASTM D792 |
| 구리 껍질 강도 | 12.0 | - | 1kg/인 | 1/2 온스 EDC 용조 float 후 |
IPC-TM-24.8 |
| 발화성 | V-0 | - | - | - | UL 94 |
| 납 없는 프로세스 호환 | 네 | - | - | - | - |
