| 모크: | 1pcs |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |

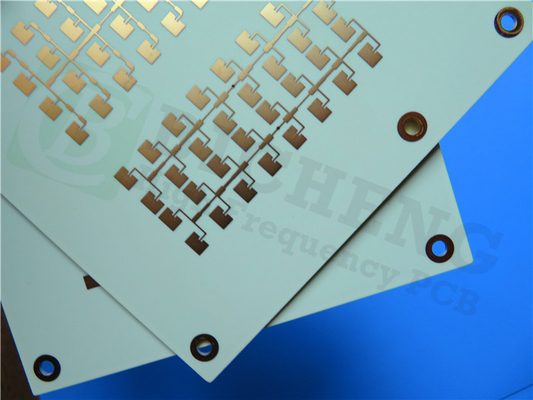

20mil RO3003 소재를 기반으로 새로 선보인 PCB를 소개합니다. 상업용 마이크로파 및 RF 애플리케이션을 위해 특별히 고품질 솔루션입니다.이 고급 PCB는 광범위한 온도와 주파수에서 변압 변수 (Dk) 의 특별한 안정성을 제공합니다., 자동차 레이더, 고급 운전자 보조 시스템 (ADAS) 및 5G 무선 인프라와 같은 다양한 최첨단 기술에 이상적입니다.
주요 특징:
1. 로저스 RO3003 세라믹으로 채워진 PTFE 복합물: 이 PCB는 뛰어난 안정성과 낮은 변압 손실로 알려진 고품질의 RO3003 라미네이트를 사용합니다.이 세라믹으로 채워진 PTFE 복합체는 77GHz까지 신뢰할 수있는 성능을 제공합니다., 고 주파수 애플리케이션에 적합합니다.
2. 인상적 인 전기적 특성: RO3003 물질은 10 GHz/23 ° C에서 3+/- 0.04의 변압 변수를 자랑하며 신뢰할 수있는 신호 전송을 보장합니다. 또한 0의 낮은 방출 인자를 나타냅니다..001 10 GHz/23°C에서 신호 손실을 최소화합니다. 이러한 특성은 정확하고 정확한 신호 무결성을 요구하는 응용 프로그램에 적합합니다.
3열 안정성 및 기계적 신뢰성: 열 분해 온도 (Td) 가 500 °C를 초과하면 기판은 고온 환경에 견딜 수 있습니다.-55~288°C (X축) 에서 낮은 열 확장 계수 (CTE): 17 ppm/°C, Y축: 16 ppm/°C, Z축: 25 ppm/°C) 는 우수한 차원 안정성과 신뢰성을 보장합니다. 또한 여러 다이 일렉트릭 상수에서 균일한 기계적 특성을 제공합니다.다양한 요구 사항이있는 다층 보드 설계에 이상적입니다..
| 재산 | RO3003 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -3 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.9 | j/g/k | 계산 | ||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 12.7 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
4. PCB 구성 세부 사항: 이 2층 딱딱한 PCB는 각 35μm 두께의 2개의 구리 층을 가진 스택업이 있습니다. RO3003 기판은 두께 20mil (0.508mm),회로에 대한 견고한 기초를 제공완성 된 보드의 두께는 0.6mm이며, 외부 층에는 1 온스 (1.4 밀리) 의 완성 된 구리 무게가 있습니다. 비아 플래팅 두께는 20μm이며, 견고한 전기 연결을 보장합니다.표면 완성도: Immersion Gold, 우수한 용접성 및 부식 저항성을 제공합니다.
5. PCB 통계: 이 PCB는 27 개의 구성 요소와 총 61 개의 패드를 포함하고 있으며, 40 개의 구멍 패드와 21 개의 상위 표면 장착 기술 (SMT) 패드가 있습니다. 42 개의 비아와 4 개의 네트워크를 갖추고 있습니다.효율적인 전기 연결을 가능하게 합니다.보드 크기는 85.7mm x 73.2mm이며, 컴팩트하고 효율적인 형태 요소를 제공합니다.
6제조 표준 및 가용성: PCB는 IPC-Class-2 품질 표준을 준수하여 고품질의 제조 및 신뢰성을 보장합니다. 전 세계적으로 사용할 수 있습니다.다양한 지역의 엔지니어와 디자이너들이 이 첨단 제품을 이용할 수 있도록.
7전형적인 응용: RO3003 재료를 기반으로 하는 이 PCB는 고 주파수 성능, 열 안정성 및 기계적 신뢰성을 요구하는 다양한 응용 분야에 적합합니다.일부 일반적인 응용 분야는 자동차 레이더 시스템, 글로벌 위치 위성 안테나, 셀룰러 통신 시스템 (전력 증폭기 및 안테나), 무선 통신 패치 안테나, 직접 방송 위성,케이블 시스템에서의 데이터 링크, 원격 계측기 리더, 그리고 전력 배기.
요약하자면, 20mil RO3003 재료를 기반으로 한 우리의 새로 선보인 PCB는 상업용 마이크로파 및 RF 애플리케이션에 특별한 성능, 안정성 및 신뢰성을 제공합니다.,정밀한 구조와 산업 표준을 준수하는 이 PCB는 까다로운 전자 시스템에 대한 훌륭한 선택입니다.또는 무선 기술이 PCB는 당신이 필요로 하는 고성능 기능을 제공합니다.
|
|
