| 하이 라이트: | duroid 6002 몰입 금 PCB,1OZ 침지 금 PCB,40ml 몰입 금 PCB |
||
|---|---|---|---|

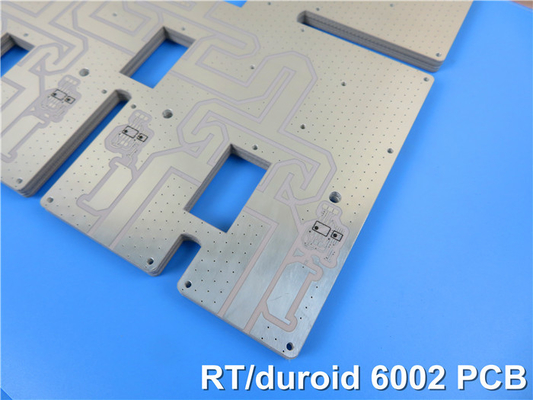

로저 RT/두로이드 6002 소재로 만들어진 RF PCB를 소개합니다. RT duroid 6002는 복잡한 마이크로파 구조를 위해 설계된 고성능 마이크로파 재료입니다.낮은 다이 일렉트릭 상수 (Dk) 와 뛰어난 기계 및 전기적 특성이 PCB는 다층 보드 구조에서 안정적인 성능을 제공하기 위해 설계되었습니다.또는 빔 형성 네트워크, RT/Duroid 6002 PCB는 고주파 애플리케이션에 이상적인 선택입니다.
RT/duroid 6002 PCB의 주요 특징:
1우수한 고주파 성능:
- 낮은 다이 일렉트릭 상수 (Dk): 2.94 +/-의 Dk.04, RT/duroid 6002 PCB는 정확한 신호 무결성과 신뢰할 수 있는 고주파 성능을 보장합니다.
- 낮은 분산 요인: 10GHz에서 0.0012의 분산 요인을 자랑하는 이 PCB는 신호 손실을 최소화하여 효율적이고 고속의 데이터 전송을 가능하게 합니다.
- 탁월한 열 안정성: 12ppm/°C의 낮은 열 계수인 Dk로, RT/duroid 6002 PCB는 다양한 온도 조건에서도 안정적인 성능을 유지합니다.
- 높은 열전도: PCB의 0.6W/m/k의 열전도 는 열을 효과적으로 분산시켜 까다로운 응용 분야에서 최적의 성능을 보장합니다.
- 최소한의 수분 흡수: 수분 흡수율은 0.02%에 불과하며, 이 PCB는 높은 습도 환경에 잘 적합하며, 장기적인 신뢰성을 제공합니다.
| NT1기생물 | |||||
| 재산 | NT1기능기술 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 20.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수,ε 설계 | 2.94 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | ||
| 분산 요인,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +12 | Z | ppm/°C | 10GHz 0°C~100°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 106 | Z | 엠씨 | A | ASTM D 257 |
| 표면 저항성 | 107 | Z | 모흐 | A | ASTM D 257 |
| 튼튼성 모듈 | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ASTM D 638 |
| 극심 한 스트레스 | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
| 최후의 압력 | 7.3 | X,Y | % | ||
| 압축 모듈 | 2482 (((360) | Z | MPa ((kpsi) | ASTM D 638 | |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| 열전도성 | 0.6 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 (-55~288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | ASTM D 792 | ||
| 특정 열 | 0.93(0.22) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 8.9(1.6) | IBS/in. ((N/mm) | IPC-TM-650 2.4.8 | ||
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 그래요 | ||||
2신뢰성 높은 구조와 차원 안정성:
- 다층 보드 구조: RT/duroid 6002 PCB는 신뢰성 높은 성능을 위해 우수한 기계 및 전기적 특성을 제공하는 다층 보드 구조를 위해 설계되었습니다.
- 단단한 두께 제어: PCB 스택업은 40mil (1,016mm) 의 정확한 두께를 갖추고 있으며, 일관된 성능과 설계 요구 사항에 호환성을 보장합니다.
- 차원 안정성: 우수한 차원 안정성을 누리며 부품의 정확한 통합과 시간이 지남에 따라 신뢰할 수있는 작동을 허용합니다.
- 몰입 금 표면 마무리: PCB 표면은 몰입 금으로 코팅되어 우수한 전도성을 제공하고 산화로부터 보호하여 장기적인 신뢰성을 보장합니다.
3엄격한 품질 보장:
- IPC-클래스-2 표준: 이 PCB는 IPC-클래스-2 표준을 준수하여 엄격한 품질 요구 사항을 보장합니다.
- 100% 전기 테스트: 각 PCB는 배송 전에 철저한 100% 전기 테스트를 거쳐 최고 품질의 제품만 손에 닿을 수 있도록합니다.
- Gerber RS-274-X 그림: PCB 그림은 Gerber RS-274-X 형식으로 제공되며 제조 프로세스에 원활한 통합을 촉진합니다.
- 글로벌 가용성: 이 PCB는 전 세계적으로 쉽게 사용할 수 있으며 PCB 엔지니어와 설계자 모두에게 접근성을 보장합니다.
4PCB 통계:
- 컴포넌트: 이 PCB는 최대 25개의 컴포넌트를 지원하며, 설계 요구사항에 대한 유연성을 제공합니다.
- 전체 패드: PCB는 64개의 패드를 가지고 있으며, 효율적인 연결과 부품 통합을 가능하게 합니다.
- 스루 홀 및 SMT 패드: 41 개의 스루 홀 패드와 23 개의 상단 SMT 패드를 통해이 PCB는 다양한 부품 유형과 조립 방법을 수용합니다.
- 비아: 이 PCB는 42개의 비아를 포함하고 효율적인 신호 라우팅과 연결을 가능하게 합니다.
- 네트워크: 이 PCB는 2 개의 네트워크를 지원하여 조직적이고 최적화된 신호 흐름을 허용합니다.
| PCB 재료: | 세라믹으로 채워진 PTFE 복합재 |
| 명칭: | NT1기능기술 |
| 다이렉트릭 상수: | 2.94 ±0.04 (처리) |
| 2.94 (디자인) | |
| 계층 수: | 2 층, 다층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm) |
| 30밀리 (0.762mm), 60밀리 (1.524mm), 120밀리 (3.048mm) | |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 바카라 구리, HASL, ENIG, Immserion 은, OSP 등 |
5광범위한 응용 분야:
RT/duroid 6002 PCB는 다음과 같은 다양한 고주파 애플리케이션에 적합합니다.
- 단계적 배열 안테나: 단계적 배열 안테나 시스템에서 정확한 빔 스티어링과 고속 데이터 전송을 달성합니다.
- 레이더 시스템: 지상 및 항공 레이더 시스템에서 예외적인 신호 무결성 및 신뢰할 수있는 성능의 혜택을 얻습니다.
- GPS 안테나: 정확한 위치 및 신뢰할 수있는 GPS 신호 수신을 RT / Duroid 6002 PCB로 보장합니다.
- 파워 백플레인: 효율적인 전력 분배와 저손실 성능을 파워 백플레인 응용 프로그램에서 경험하십시오.
- 상용 항공기 충돌 방지: 상용 항공기 충돌 방지 시스템에서의 안전과 통신을 향상시킵니다.
- 빔 포밍 네트워크: RT/더로이드 6002 PCB로 최적의 신호 처리 및 빔 포밍 기능을 달성합니다.
요약하자면, 로저 RT/두로이드 6002 PCB는 뛰어난 성능, 낮은 변압성 상수 및 인상적인 기계적 특성으로 인해 고주파 애플리케이션에 우수한 선택입니다.신뢰성 있는 건축물, 차원 안정성 및 다층 보드 구성과의 호환성은 다양한 산업에서 까다로운 응용 프로그램에 잘 적합합니다.RT/Duroid 6002 PCB가 고주파 설계의 잠재력을 완전히 발휘하는 데 필요한 성능을 제공할 것이라고 확신하십시오..
