| 모크: | 1pcs |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |

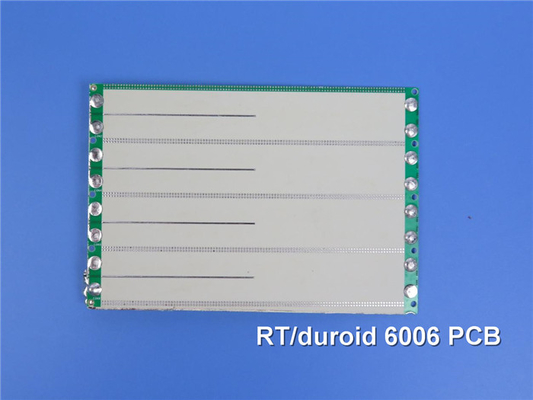

로저 RT/더로이드 6006 PCB로 만든 고주파 PCB를 소개합니다.높은 다이렉트릭 상수 성능을 요구하는 전자 및 마이크로파 회로 애플리케이션을 위한 최첨단 솔루션세라믹-PTFE 복합재로 설계된 이 PCB는 특별한 기능과 신뢰성을 제공하며 회로 크기를 줄이고 반복 가능한 성능을 제공합니다.
로저스 RT/듀로이드 6006 라미네이트는 높은 변압력을 필요로 하는 전자 및 마이크로파 회로 애플리케이션을 위해 설계된 세라믹-PTFE 복합재이다.그들은 회로 크기를 줄이기 위해 높은 다이 일렉트릭 상수 (Dk) 를 제공합니다이 재료들은 낮은 손실을 가지고 있으며, X-밴드 또는 그 이하에서 작동하는 데 이상적입니다. 또한, 그들의 긴 Dk와 두께 조절은 반복 가능한 회로 성능을 제공합니다.
주요 특징:
- 로저 RT/더로이드 6006 세라믹-PTFE 복합재
- 10GHz/23°C에서 6.15 +/- 0.15의 다이 일렉트릭 상수 (Dk)
- 10GHz/23°C에서 0.0027의 낮은 분산 요인
- Td > 500 °C TGA와 함께 높은 열 안정성
- 낮은 수분 흡수율 0.05%
- 일관된 열 확장 계수 (CTE): X 축 - 47 ppm/°C, Y 축 - 34 ppm/°C, Z 축 - 117 ppm/°C
- 표준 및 역처리된 전자기 접착 된 구리 필름으로 장착
PCB 스택업은 양쪽에 구리 층이있는 2층 딱딱한 PCB 구성으로 구성됩니다. 구리 층 두께는 35μm이며 우수한 전도성을 제공합니다.RT/duroid 6006 기판은 1.27mm (50mil) 두께, 우수한 다이 일렉트릭 성능을 제공합니다. 이 구조는 신뢰할 수 있고 효율적인 회로 작동을 보장합니다.
| NT1기생물 | |||||
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 60.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 6.45 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -410 | Z | ppm/°C | -50°C~170°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 7 x 107 | 엠씨 | A | IPC 25.17.1 | |
| 표면 저항성 | 2 x 107 | 모흐 | A | IPC 25.17.1 | |
| 팽창성 특성 | ASTM D638 (0.1/분 팽창률) | ||||
| 영의 모듈 | 627(91) 517(75) | X Y | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 20(2.8) 17(2.5) | X Y | MPa ((kpsi) | A | |
| 최후의 압력 | 12 ~ 13 4 ~ 6 | X Y | % | A | |
| 압축 성질 | ASTM D695 (0.05/분) 스트레인 속도 | ||||
| 영의 모듈 | 1069 (115) | Z | MPa ((kpsi) | A | |
| 극심 한 스트레스 | 54(7.9) | Z | MPa ((kpsi) | A | |
| 최후의 압력 | 33 | Z | % | ||
| 플렉서럴 모듈 | 2634 (382) 1951 (283) | X | MPa ((kpsi) | A | ASTM D790 |
| 극심 한 스트레스 | 38 (5.5) | X Y | MPa ((kpsi) | A | |
| 부하 하에서의 변형 | 0.33 21 | Z Z | % | 24hr/50°C/7MPa 24hr/150°C/7MPa | ASTM D261 |
| 수분 흡수 | 0.05 | % | D48/50°C 0.050" (1.27mm) 두께 | IPC-TM-650 2.6.2.1 | |
| 열전도성 | 0.49 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| 밀도 | 2.7 | g/cm3 | ASTM D792 | ||
| 특정 열 | 0.97(0.231) | j/g/k (BTU/ib/OF) |
계산 | ||
| 구리 껍질 | 14.3 (2.5) | pli (N/mm) | 용매 플라트 후 | IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 그래요 | ||||
PCB 구성 세부 사항에는 197mm x 154mm의 보드 차원이 포함되어 있으며 +/- 0.15mm의 허용량과 함께 두 가지 유형으로 제공됩니다.최소한의 흔적/공간은 최소 6/5 밀리미터의 정확한 디자인을 허용합니다.. PCB는 0.3mm의 최소 구멍 크기의 구성 요소를 수용 할 수 있습니다. 제조 프로세스를 단순화하여 맹인 비아스를 사용하지 않습니다. 완성 된 보드의 두께는 1.4mm입니다.내구성을 보장합니다외부 층은 최적의 전도성을 위해 1 온스 (1.4 밀리) 구리 무게를 갖추고 있습니다. 비아 플래팅 두께는 20μm이며, 견고한 연결을 보장합니다.우수한 전도성 과 보호 를 위해 표면 은 몰입 금 으로 덮여 있다상단 실크 스크린은 명확한 구성 요소 식별을 위해 검은 잉크로 표시되어 있으며, 하단 쪽에는 실크 스크린이 없습니다. 상단과 하단 용접 마스크는 녹색입니다.용접 및 프로각 PCB는 품질을 보장하기 위해 배송 전에 100% 전력 테스트를 거칩니다.
PCB 통계는 19개의 구성 요소와 총 72개의 패드를 수용할 수 있는 능력을 보여 줍니다. 효율적인 연결과 통합을 가능하게 합니다.37개는 뚫린 구멍 부품에 전념하고 있습니다., 안전한 연결을 보장합니다. 상면에는 효율적인 조립을 위해 35 개의 표면 마운트 기술 (SMT) 패드가 있으며, 하면에는 SMT 패드가 없습니다. PCB에는 38 개의 비아가 있습니다.효율적인 신호 라우팅과 레이어 간의 상호 연결을 촉진합니다.그것은 5 네트워크를 지원합니다. 회로 내에서 조직적이고 최적화된 신호 흐름을 위해.
로저스 RT/더로이드 6006 PCB는 전 세계적으로 사용 가능하며 IPC-Class-2의 표준을 준수합니다. 패치 안테나, 위성 통신 시스템,전력 증폭기, 항공기 충돌 방지 시스템 및 지상 레이더 경고 시스템.
로저스 RT/더로이드 6006 PCB의 뛰어난 성능과 신뢰성을 경험하세요
|
|
