| 모크: | 1pcs |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |

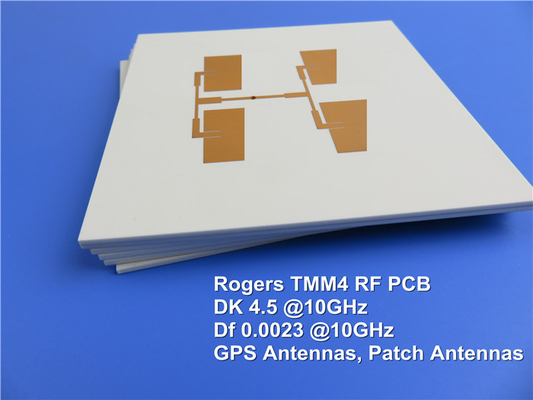

오늘날, 특징은 TMM4 기판을 기반으로 한 새로 선보인 PCB입니다.TMM4는 첨단 열성 마이크로 웨이브 재료로, 특히 높은 장착 구멍 신뢰성 스트립 라인 및 마이크로 스트립 애플리케이션을 위해 설계되었습니다.이 세라믹, 탄화수소,열성 폴리머 복합물은 세라믹과 전통적인 PTFE 라미네이트의 기계적 및 화학적 장점을 결합하면서 전문 생산 기술의 필요성을 제거합니다..
4.50 +/- 0.045의 변전수 (Dk) 와 10GHz에서 0.0020의 분산 인자를 갖춘 TMM4는 RF 및 마이크로 웨브 회로에 탁월한 전기 성능을 제공합니다.15ppm/°K의 열 계수 Dk는 광범위한 온도 범위에서 안정성을 보장합니다., 구리와 일치하는 열 팽창 계수는 차원의 무결성을 보장합니다. TMM4는 425 °C TGA의 분해 온도 (Td) 를 나타냅니다.열에 매우 잘 견딜 수 있도록0.7 W/mk 의 열 전도성으로 열을 효율적으로 분산하여 시스템의 전반적인 신뢰성에 기여합니다.
| TMM4 전형적 값 | ||||||
| 재산 | TMM4 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 40.5±0.045 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 4.7 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | +15 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 6 x 108 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | 1 x 109 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 371 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 16 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 16 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 21 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.7 (1.0) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 15.91 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.76 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.07 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.18 | |||||
| 특수 중력 | 2.07 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.83 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
TMM4의 기계적 특성은 크리프와 냉동 흐름에 저항하여 장기적인 성능과 신뢰성을 보장합니다. 또한 공정 화학 물질에 매우 저항하며 제조 과정에서 손상을 최소화합니다.그 구성에 열 튼성 樹脂의 사용은 패드 리프팅 또는 기판 변형의 위험없이 신뢰할 수있는 와이어 결합을 가능하게합니다.TMM4는 모든 일반적인 PWB 프로세스와 호환되며, 다양하고 기존 제조 작업 흐름에 쉽게 통합 할 수 있습니다.
이 PCB는 각 외층에 35μm의 구리 무게를 가진 2층 딱딱한 보드입니다. 보드의 차이는 지름 83mm의 원이며 0.8mm의 완성 두께입니다.최소한의 흔적/공간은 6/8 밀리입니다, 최소 구멍 크기는 0.35mm입니다. 그것은 품질과 신뢰성을 보장하기 위해 운송 전에 철저한 100% 전기 테스트를 통과합니다.
| PCB 재료: | 세라믹, 탄화수소 및 열성 폴리머 합성물 |
| 지정자: | TMM4 |
| 다이렉트릭 상수: | 4.5 ±0.045 (처리) 4.7 (설계) |
| 계층 수: | 1층, 2층 |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 벗은 구리, HASL, ENIG, 몰입 진, 순수한 금 (황금 아래에 니켈이 없습니다), OSP. |
TMM4 PCB는 광범위한 산업에서 응용 프로그램을 찾습니다. 그들은 특히 RF 및 마이크로 웨브 회로, 전력 증폭기, 조합기, 필터, 결합기,위성 통신 시스템, 글로벌 포지셔닝 시스템 안테나, 패치 안테나, 다이 일렉트릭 폴라라이저와 렌즈, 칩 테스터표준 PWB 프로세스와 호환성, TMM4 PCB는 뛰어난 성능과 내구성을 제공합니다.
이 PCB TMM4에 기반을 IPC-클래스-2 품질 표준을 준수하고 전 세계적으로 제공됩니다. 제공 된 그림은 Gerber RS-274-X 형식으로,표준 PCB 제조 프로세스와 호환성을 보장합니다..
뛰어난 전기 성능과 기계적 신뢰성, 그리고 표준 PWB 프로세스와 호환성으로TMM4 PCB는 까다로운 RF 및 마이크로 웨브 애플리케이션에 신뢰할 수 있고 고품질의 솔루션을 제공합니다.전 세계적으로 사용 가능하고 지원되는 TMM4 PCB는 엔지니어와 디자이너들에게 창의력을 발휘하고 RF와 마이크로파 회로 분야에서 가능한 한계를 확장할 수 있도록 지원합니다.
|
|
