제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | TMM10i | 두께: | 20mil |
|---|---|---|---|
| 표면 마감: | 침지 금 | 솔더 마스크: | 녹색 |
| 하이 라이트: | 20mil TMM10i 2층 RF PCB,잠수 금 2층 RF PCB,1OZ 2층 RF PCB |
||

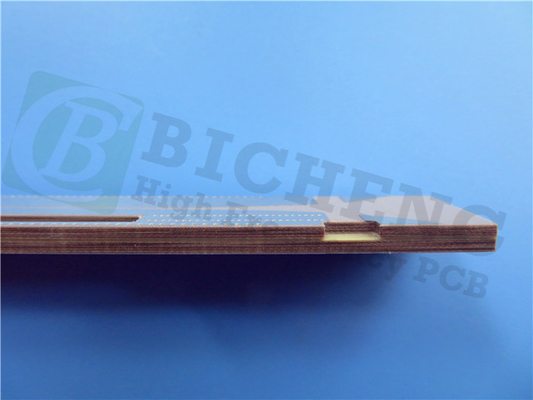

20밀리 TMM10i 라미네이트로 만들어진 RF PCB를 소개합니다. TMM10i 물질은 신뢰성과 정밀도를 제공하는 고성능 스트립 라인 및 마이크로 스트립 애플리케이션에 탁월한 선택입니다.로저스 TMM 10i 동위원소 소파 물질로 설계되었습니다., 이 세라믹 열성 폴리머 복합체는 유연한 처리 기술을 가능하게하면서 세라믹과 PTFE 기판의 최고의 특성을 결합합니다.
주요 특징:
일관된 성능을 위해 동위 변압수 변수 (Dk)
10GHz에서 0.0020의 낮은 분산 요인
구리와 일치하는 Dk (-43 ppm/°K) 의 열 계수
425 °C TGA의 높은 분해 온도 (Td)
0.76W/mk의 우수한 열 전도성
두께 범위: 0.0015 ~ 0.500 인치 (+/- 0.0015 ′′)
이점:
향상 된 기계적 특성을 위해 스크립 및 차가운 흐름에 대한 우수한 저항
제조 과정에서 손상을 최소화하여 공정 화학물질에 대한 특별한 저항성
전자기 없는 접착 전에 나트륨 나프타나트 처리가 필요하지 않습니다.
신뢰성 높은 와이어 결합, 열성 합성성으로 인해
| TMM10i 전형적 값 | ||||||
| 재산 | TMM10i | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 90.80±0.245 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 9.9 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | -43 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 2 x 108 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | 4 x 107 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 267 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 19 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 19 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 20 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.76 | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.0 (0.9) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | - | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.8 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.13 | |||||
| 특수 중력 | 2.77 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.72 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
PCB 스택업:
이 PCB 스택업은 2층 딱딱한 PCB 디자인으로 구성됩니다. 35μm의 두께의 구리_층_1, 두께 0.508mm (20mil) 의 로저스 TMM10i 코어,그리고 35μm의 두께의 구리_층_2이 스택업은 PCB의 구조적 무결성과 최적의 성능을 보장합니다.
PCB 제작 세부 사항:
이 PCB는 크기가 콤팩트하여 보드 크기가 60mm x 70mm (+/- 0.15mm) 이다. 최소 8/8 mils의 흔적 / 공간 요구 사항과 정밀한 회로를 지원합니다.복잡한 디자인을 허용합니다최소 구멍 크기는 0.3mm이며 부품 배치에 유연성을 제공합니다.
완성된 보드의 두께는 0.6mm이며, 내구성을 유지하면서 얇은 프로필을 보장합니다. 외부 층은 구리 무게가 1oz (1.4mls) 이며, 효율적인 전도성을 허용합니다.비아 플래팅 두께는 20μm입니다., 신뢰성 있는 상호 연결을 가능하게 합니다.
PCB를 보호하고 성능을 향상시키기 위해, 표면 완화는 Immersion Gold이다. 그러나, 깨끗하고 미니멀한 외관을 허용하는 상단 또는 하단 실크스크린 또는 용접 마스크가 없습니다.각 PCB는 품질과 기능을 보장하기 위해 배송 전에 철저한 100% 전기 테스트를 통과합니다..
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM10i |
| 다이렉트릭 상수: | 90.80 ± 0.245 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, Immersion tin, OSP, 순금 접착 (황금 밑에 니켈이 없다) 등. |
PCB 통계:
이 PCB는 8개의 구성 요소로 구성되어 있으며, 다양한 애플리케이션에 대한 다재다능성을 제공합니다. 총 18개의 패드를 갖추고 있으며, 그 중 11개의 튜홀 패드와 7개의 톱 서피스 마운트 기술 (SMT) 패드가 있습니다.아래쪽 SMT 패드가 없습니다또한 PCB에는 9개의 비아와 2개의 네트워크가 있으며, 효율적인 신호 라우팅과 연결을 가능하게 합니다.
제공된 그림:
이 PCB의 그림은 PCB 제조에 널리 사용되는 산업 표준인 Gerber RS-274-X 형식으로 제공됩니다. 이 형식은 제조 과정에서 호환성과 정확성을 보장합니다.
품질 표준 및 가용성:
이 PCB는 IPC-Class-2 품질 표준을 준수하여 고품질의 제조 및 신뢰성을 보장합니다. 전 세계적으로 구매 할 수 있으며 전 세계 고객에게 액세스 할 수 있습니다.
응용 프로그램:
TMM10i PCB는 다음과 같은 다양한 분야에서 적용됩니다.
- RF 및 마이크로파 회로
- 전력 증폭기 및 결합기
- 필터와 결합기
- 위성 통신 시스템
- 글로벌 위치 시스템 안테나
- 안테나 연결
- 다이렉트릭 폴라라이저 및 렌즈
- 칩 테스트기
우수한 성능과 호환성으로 TMM10i PCB는 다양한 고주파 전자 애플리케이션에 적합하며 엔지니어와 설계자가 최적의 결과를 얻을 수 있습니다.
