제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | RF-60A | PCB 사이즈: | 83mm x 65mm |
|---|---|---|---|
| 구리 중량: | 1oZ | 표면 마감: | 침적식 주석 |
| 하이 라이트: | 이중 면 RF-60A PCB 보드,25mil RF-60A PCB 회로판,RF-60A 몰입 틴 PCB 회로 보드 |
||
RF-60A 유기 세라믹 유리섬유 강화 라미네이트를 기반으로 새로 선보인 PCB를 소개합니다.이 첨단 제품은 특유의 전기적 성질과 낮은 수분 흡수를 제공하는 독특한 조성을 자랑합니다융합된 유리섬유 강화로, RF-60A는 뛰어난 차원 안정성, 향상된 굽힘 강도,극심한 열 환경에서도 안정적인 뚫린 구멍 성능이 라미네이트는 또한 주목할 만한 융합 강도와 용접 저항성을 나타내며, 다양한 응용 분야에 가장 좋은 선택이 된다.
RF 라미네이트와 초고속 디지털 재료의 선두 업체인 타코닉은 RF-60A를이 최첨단 재료 는 안테나 에 적용 될 수 있다, 다층 RF 및 초고속 디지털 보드, 상호 연결 및 장치, 비교할 수 없는 성능과 연결을 가능하게합니다.
특징:
- RF-60A는 10GHz에서 6.15의 다이 일렉트릭 상수 (Dk) 를 제공하여 주파수에서 안정적인 성능을 보장합니다.
- 10GHz에서 분산률 0.0028 이 라미네이트는 신호 손실과 왜곡을 최소화합니다.
- 낮은 열 확장 계수 (CTE) 를 나타냅니다. x축에서 9ppm/°C, y축에서 8ppm/°C, z축에서 69ppm/°C로 -30°C에서 125°C까지 신뢰할 수있는 성능을 제공합니다.
- RF-60A는 0.54 W/mk의 높은 열전도성을 가지고 있으며 효율적인 열 분비를 촉진합니다.
- 18300 psi (MD) 와 14600 psi (CD) 의 높은 굴절 강도는 내구성과 신뢰성을 보장합니다.
- 이 라미네이트는 수분 흡수율 0.02%를 가지고 있으며, 습한 환경에서도 성능을 유지합니다.
- RF-60A는 ROHS와 WEEE 규정을 준수하고 환경 표준을 충족합니다.
| RF-60A 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.6 | 6.15 | 6.15 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 | 0.0038 | 0.0038 | ||
| 수분 흡수 | IPC-650 26.2.1 | % | 0.02 | % | 0.02 |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | 53 | kV | 53 |
| 다이 일렉트릭 강도 | ASTM D 149 | V/mil | 880 | kV/mm | 35 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHm/cm | 9.0 x 108 | MOHm/cm | 9.0 x 108 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모흐 | 2.28 x 108 | 모흐 | 2.28 x 108 |
| 활 저항 | IPC-650 25.1 | 2초 | 193 | 2초 | 193 |
| 융통력 (MD) | ASTM D 790 | PSI | 18,300 | N/mm2 | 126.2 |
| 굽기 강도 (CD) | ASTM D 790 | PSI | 14,600 | N/mm2 | 100.7 |
| 팽창 강도 (MD) | ASTM D 3039 | PSI | 19,500 | N/mm2 | 134.4 |
| 팽창 강도 (CD) | ASTM D 3039 | PSI | 16,300 | N/mm2 | 112.4 |
| 유니 즈 모듈 | ASTM D 3039 | kpsi | 1,590 | N/mm2 | 11,000 |
| 포이슨 비율 | ASTM D 3039 | 0.068 | N/mm2 | 0.068 | |
| 압축 모듈 | ASTM D 695 (23°C) | kpsi | 338 | 2,330 | |
| 피일 강도 (1온스 ED) | IPC-650 24.8 세컨드 52.2 (열압) | 파운드/인 | 8 | N/mm | 1.4 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.68 | mm/M | 0.68 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 1.05 | mm/M | 1.05 |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.79 | g/cm3 | 2.79 |
| 열전도성 | ASTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
| CTE (X축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 9 | ppm/°C | 9 |
| CTE (Y축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 8 | ppm/°C | 8 |
| CTE (Z축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 69 | ppm/°C | 69 |
| 배출가스 (% TML) | ASTM E 595* | % | 0.02 | % | 0.02 |
| 배출가스 (% CVCM) | ASTM E 595* | % | 0.00 | % | 0.00 |
| 배출가스 (% WVR) | ASTM E 595* | % | 0.01 | % | 0.01 |
| 불화성 등급 | UL 94 | V-0 | V-0 | ||
이점:
- 변압기 상수 (Dk) 의 안정성은 다양한 응용 분야에서 일관된 성능을 보장합니다.
- RF-60A는 탁월한 차원 안정성을 제공, 신뢰할 수 있는 작동과 통합의 간편성을 보장합니다.
- 그 탁월한 융합 강도는 PCB의 무결성과 내구성을 보장합니다.
- RF-60A의 낮은 Z 축 확장은 극한 열 환경에서도 신뢰할 수있는 접착 된 구멍 연결을 허용합니다.

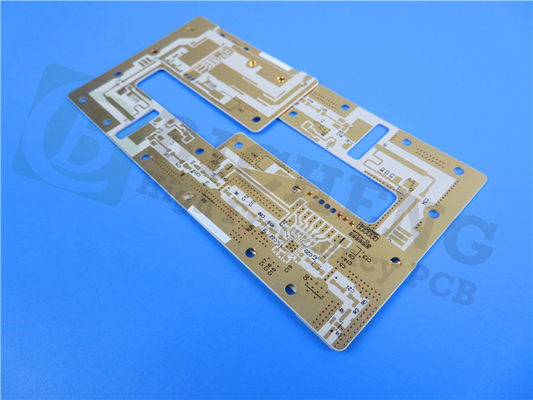

이 PCB는 최적의 성능과 내구성을 보장하는 2층 딱딱한 구조를 갖추고 있습니다. 스택업은 RF-60A 코어를 샌드위치하는 구리 층으로 구성됩니다.첫 번째 구리 층의 두께는 35μm입니다., 그 다음은 0.635mm (25mil) 의 두께를 측정하는 RF-60A 코어입니다. 마지막으로, 또한 35μm 두께의 두 번째 구리 층이 스택업을 완료합니다.이 구조 는 신뢰할 수 있는 회로 연결 과 효율적 인 신호 전송 을 위한 단단 한 기초 를 마련 합니다.
PCB 제작 세부 사항:
- 보드 크기: PCB는 83mm x 65mm를 +/- 0.15mm의 허용량으로 측정하여 컴팩트하고 정확한 형태 요소를 제공합니다.
- 최소 추적 / 공간: PCB는 복잡한 회로 설계를 허용하는 최소 추적 너비와 6/7 밀리 사이를 지원합니다.
- 최소 구멍 크기: PCB는 0.4mm의 최소 구멍 크기를 수용하여 다양한 구성 요소를 사용할 수 있습니다.
- 블라인드 비아: 설계는 블라인드 비아를 포함하지 않으며 제조 과정을 단순화합니다.
- 완성된 보드 두께: 완성된 PCB는 0.71mm의 두께를 가지고 있으며, 컴팩트하고 가벼운 솔루션을 제공합니다.
- 완성 된 구리 무게: 외부 구리 층은 1 온스 (1.4 밀리) 의 무게를 가지고 있으며 최적의 전도성을 보장합니다.
- 비아 플래팅 두께: 비아 플래팅 두께는 20μm이며, 신뢰할 수있는 전기 연결을 보장합니다.
- 표면 마감: PCB는 침수 틴 표면 마감으로 보호 및 용접 가능한 층을 제공합니다.
- 상단 실크 스크린: PCB에 상단 실크 스크린이 적용되지 않습니다.
- 바닥 실크 스크린: PCB에 바닥 실크 스크린이 적용되지 않습니다.
- 상단 솔더 마스크: PCB에 상단 솔더 마스크가 적용되지 않습니다.
- 바닥 용접 마스크: PCB에 바닥 용접 마스크가 적용되지 않습니다.
- 100% 전기 테스트: 각 PCB는 기능과 품질을 보장하기 위해 배송 전에 포괄적인 전기 테스트를 받는다.
PCB 통계:
- 컴포넌트: 이 PCB는 총 17개의 컴포넌트를 포함하고 있어 다재다능한 기능을 가능하게 합니다.
전체 패드: 이 PCB에는 44개의 패드가 있습니다.
- 튜홀 패드: 전체 패드 중 25개가 튜홀 부품에 전념하고 있습니다.
- 상위 SMT 패드: 나머지 19개의 패드는 상위 계층의 표면 장착 기술 (SMT) 구성 요소를 위한 것입니다.
- 아래층 SMT 패드: 아래층에는 SMT 패드가 없습니다.
- 비아스: 23개의 비아스를 포함하고 있습니다.
- 네트워크: 4개의 네트워크가 구성 요소들 사이의 연결된 경로를 나타냅니다.
| PCB 재료: | 유기세라믹 직물 유리섬유 강화 라미네이트 |
| 명칭: | RF-60A |
| 다이렉트릭 상수: | 60.15 ± 0.25 |
| 분산 요인 | DF 0.0038@10 GHz |
| 열전도성 | 0.4 W/MK |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 25밀리 (0.635mm), 31밀리 (0.787mm), 50밀리 (1.27mm), 60밀리 (1.524mm), 125밀리 (3.175mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, OSP, Immersion tin 등 |
추가 정보:
이 PCB 그림은 Gerber RS-274-X 형식으로 제공되며 생산 중에 호환성과 정확성을 보장합니다. 우리의 품질 표준은 IPC-Class-2 사양을 준수합니다.신뢰성 있는 성능과 우수한 제조를 보장합니다.RF-60A PCB는 전 세계적으로 사용 가능하며 전 세계 고객들에게 쉽게 액세스 할 수 있습니다.
전형적인 응용 프로그램:
RF-60A PCB는 다음과 같은 다양한 분야에서 응용됩니다.
- 전력 증폭기: 효율적이고 안정적인 신호 증폭을 보장하는 전력 증폭 회로에 대한 신뢰할 수있는 플랫폼을 제공합니다.
- 필터와 결합기: PCB는 필터와 결합기를 구현하여 정확한 신호 조작 및 제어를 보장합니다.
- 패시브 컴포넌트: 저항 및 콘덴서와 같은 패시브 컴포넌트를 수용하여 회로에 통합 할 수 있습니다.
- 안테나: RF-60A PCB는 고성능 안테나 제작을 지원하여 무선 통신과 연결을 촉진합니다.
예외적인 특성과 신뢰할 수 있는 구조로, RF-60A PCB는 광범위한 응용 프로그램에 대한 다재다능하고 고품질의 솔루션을 제공합니다.
