| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
TC350 기판을 기반으로 한 신규 PCB를 소개합니다. 고전력 애플리케이션을 위한 최첨단 솔루션입니다.고열전도 세라믹 필러이 독특한 조합은 낮은 삽입 손실, 더 높은 열 전도성, 뛰어난 신뢰성 측면에서 뛰어난 성능을 제공합니다.요구 환경에서의 작동 온도를 낮추는 기능.
다양한 온도에서 우수한 변압성 일정한 안정성으로, TC350 라미네이트는 전력 증폭기 및 안테나 설계자에게 최적의 성능을 얻고 대역폭 손실을 최소화하고자합니다.그들은 또한 네트워크 트랜스포머와 윌킨슨 전력 분할 장치와 같은 단계와 임피던스 민감 장치에 중요한 안정성을 제공합니다..
| 재산 | 단위 | 가치 | 메르토드 테스트 |
| 1전기적 특성 | |||
| 다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다) | |||
| 1MHz | - 네 | 3.50 | IPC TM-650 2.5.5.3 |
| @1.8 GHz | - 네 | 3.50 | 레조넌트 캐비티 |
| @10 GHz | - 네 | 3.50 | IPC TM-650 2.5.5.5 |
| 분산 요인 | |||
| 1MHz | - 네 | 0.0015 | IPC TM-650 2.5.5.3 |
| @1.8 GHz | - 네 | 0.0018 | 레조넌트 캐비티 |
| @10 GHz | - 네 | 0.0020 | IPC TM-650 2.5.5.5 |
| 다이렉트릭의 온도 계수 | - 네 | ||
| TC r @ 10 GHz (-40-150°C) | ppm/oC | -9 | IPC TM-650 2.5.5.5 |
| 부피 저항성 | |||
| C96/35/90 | MΩ-cm | 7.4x106 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 1.4x108 | |
| 표면 저항성 | |||
| C96/35/90 | MΩ | 3.2x107 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 4.3x108 | IPC TM-650 2.5.17.1 |
| 전기력 | 볼트/밀리 (kV/mm) | 780 (31) | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | kV | 40 | IPC TM-650 2.5.6 |
| 활 저항 | 초 | >240 | IPC TM-650 2.5.1 |
| 2.열성 특성 | |||
| 분해 온도 (Td) | |||
| 초기 | °C | 520 | IPC TM-650 2.4.24.6 |
| 5% | °C | 567 | IPC TM-650 2.4.24.6 |
| T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
| 열 확장, CTE (x,y) 50-150oC | ppm/oC | 7, 7 | IPC TM-650 2.4.41 |
| 열 확장, CTE (z) 50-150oC | ppm/oC | 12 | IPC TM-650 2.4.24 |
| % z축 팽창 (50-260oC) | % | 1.2 | IPC TM-650 2.4.24 |
| 3기계적 특성 | |||
| 껍질 강도 구리 (1 온스 / 35 미크론) | |||
| 열 스트레스 후 | 1kg/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 높은 온도 (150oC) 에서 | 1kg/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8.2 |
| 프로세스 후 솔루션 | 1kg/in (N/mm) | 7 (1.2) | IPC TM-650 2.4.8 |
| 유니 즈 모듈 | kpsi (MPa) | IPC TM-650 2.4.18.3 | |
| 굽기 강도 (기계/크로스) | kpsi (MPa) | 14/10 (97/69) | IPC TM-650 2.4.4 |
| 튼튼성 (기계/십자) | kpsi (MPa) | 11/8 (76/55) | IPC TM-650 2.4.18.3 |
| 압축 모듈 | kpsi (MPa) | ASTM D-3410 | |
| 포이슨 비율 | - 네 | ASTM D-3039 | |
| 4. 물리적 특성 | |||
| 물 흡수 | % | 0.05 | IPC TM-650 2.6.2.1 |
| 밀도, 주변 23oC | g/cm3 | 2.30 | ASTM D792 방법 A |
| 열전도성 | W/mK | 0.72 | ASTMD5470 |
| 특정 열 | J/gK | 0.90 | ASTM D5470 |
| 발화성 | 클래스 | V0 | UL-94 |
| NASA 배출가스, 125oC, ≤10-6 torr | |||
| 전체 질량 손실 | % | 0.02 | NASA SP-R-0022A |
| 수집된 휘발성 동물 | % | 0.01 | NASA SP-R-0022A |
| 수증기 회복 | % | 0.01 | NASA SP-R-0022A |
이 PCB는 몇 가지 주목할만한 특징과 이점을 가지고 있습니다. TC350 라미네이트는 일관된 성능을 보장하는 1MHz, 1.8GHz 및 10GHz에서 3.5의 다이 일렉트릭 상수 (Dk) 를 제공합니다.소화 인수는 0만큼 낮습니다.1MHz 에서 0.0015, 1.8GHz 에서 0.0018, 10GHz 에서 0.002 는 높은 주파수 에서도 신호 무결성 을 유지 합니다. 라미네이트 는 탁월 한 열 성질을 나타냅니다.낮은 열 계수 Dk를 포함하여, 0.72 W/mk의 높은 열 전도성, T260, T288, T300 > 60 분의 넓은 온도 범위. 이러한 특징은 절단 온도, 향상된 신뢰성,효율적인 열 분산, 및 증폭기 및 안테나에 대한 향상된 대역폭 활용.

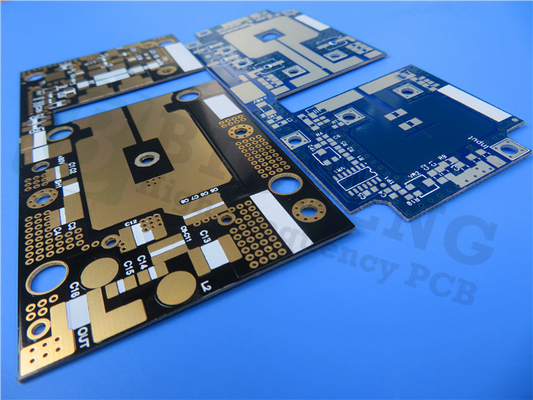

이 PCB는 각 쪽에 35μm의 구리층 두께를 가진 2층 딱딱한 디자인이다. TC350 코어는 0.508mm (20mil) 의 두께를 가지고 있다.6mm 및 1oz의 완공 구리 무게 (1.4 밀리) 의 외부 층에서 이 PCB는 컴팩트성을 유지하면서 견고한 구조를 제공합니다. 20 μm를 통해 접착 두께, 온도 공기 용접 수준 (HASL) 의 표면 마무리 및 0.樹脂로 가득 채운 5mm 비아와 캡 신뢰할 수있는 전기 연결과 구조적 무결성을 보장상단과 하단 층에 녹색 용접 마스크가 보호 및 전문적인 마무리 제공합니다.
| PCB 재료: | 직물 유리섬유 강화, 세라믹으로 채워진, PTFE 기반 복합 |
| 명칭: | TC350 |
| 다이렉트릭 상수: | 30.5±0.05 |
| 열전도성 | 0.72 W/m-K |
| 분산 요인 | Df.002@10 GHz |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
통계에 따르면 이 PCB는 19개의 구성요소를 설치할 수 있으며 총 48개의 패드를 제공하며, 이 중 26개의 뚫린 구멍 패드와 22개의 상면 장착 기술 (SMT) 패드를 제공합니다.25개의 비아와 3개의 망, PCB는 효율적인 상호 연결과 회로 설계의 유연성을 촉진합니다. 최적의 성능을 보장하기 위해 배송 전에 엄격한 100% 전기 테스트를 통과합니다.
이 TC350 기반 PCB는 IPC-Class-2 품질 표준을 준수하고 Gerber RS-274-X 그림과 호환됩니다.다양한 프로젝트와 응용 프로그램에 접근 할 수 있도록일부 전형적인 응용 분야는 전력 증폭기, 필터, 결합기, 타워에 장착 된 증폭기 (TMA), 타워에 장착 된 증폭기 (TMB), 다이 일렉트릭 드리프트에 민감한 열 순환 안테나,소파 조합기 및 전력 분할기.
우리의 TC350 기반 PCB의 장점을 경험하세요. 뛰어난 성능과 신뢰성, 그리고 고전력 전자 설계에 대한 열 관리를 제공합니다.
|
|
