| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
TMM3에 기반한 PCB의 최신 배급을 소개합니다. 높은 신뢰성 스트립 라인 및 마이크로 스트립 애플리케이션을 위한 궁극적인 솔루션입니다.로저스 TMM3 열성 마이크로 웨이브 재료는 세라믹과 전통적인 PTFE 마이크로 웨이브 회로 라미네이트의 최고의 특징을 결합, 모든 전문 생산 기술 필요 없이 TMM3 라미네이트와,당신은 배선 결합 중에 패드 리프팅 또는 기판 변형을 피하는 동시에 예외적인 성능과 신뢰성의 혜택을 누릴 수 있습니다..
TMM3 기판은 예외적인 성능과 신뢰성을 제공합니다. 10GHz에서 3.27 +/-.032의 다이 일렉트릭 상수 (Dk) 와 10GHz에서 0.0020만큼 낮은 분산 요인,이 PCB는 일관된 신호 성능과 뛰어난 신호 무결성을 보장합니다.그들은 또한 37 ppm / ° K의 열 계수 Dk를 가지고 있으며 온도 변동에 대한 안정성 및 열 안정성을 위해 425 ° C의 높은 분해 온도 (Td) 를 가지고 있습니다.PCB는 구리와 일치하는 열 확장 계수와 열전도 0.7W/mk의 향상된 신뢰성 및 효율적인 열 분비를 위해. 0.0015에서.500 인치 (+/-.0015 즈) 의 두께 범위에서 사용할 수 있습니다. 이러한 PCB는 다양한 설계 요구 사항을 충족시키기 위해 다재다능성을 제공합니다..
| 재산 | TMM3 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 3.27±0.032 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 3.45 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.002 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | +37 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 2 x 109 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | >9x 10^9 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 441 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 15 | X | ppm/K | 0에서 140까지°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 15 | Y | ppm/K | 0에서 140까지°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 23 | Z | ppm/K | 0에서 140까지°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.7 | Z | W/m/K | 80°C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.7 (1.0) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 16.53 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.72 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.12 | |||||
| 특수 중력 | 1.78 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.87 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
이점:
1기계적 특성은 길게 이동하고 차가운 흐름을 견딜 수 있으며 장기적인 안정성을 보장합니다.
2화학물질에 저항하여 제조 과정에서 손상을 줄입니다.
3전기가 없는 접착 전에 나트륨 나프타나트 처리가 필요하지 않습니다.
4- 안정적인 와이어 결합

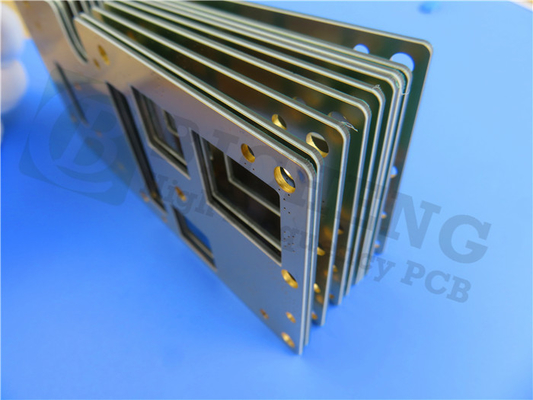

이 PCB는 다양한 요구를 충족시키기 위해 제공된 사양을 가지고 있습니다. 그것은 각쪽에 35μm의 구리 층 두께를 가진 2층 딱딱한 PCB입니다. 로저 TMM3 코어는 0.508mm (20mil) 의 두께를 가지고 있습니다.구조적 무결성을 보장합니다.이 PCB는 51mm x 25mm (1PCS) 의 컴팩트 크기로 +/- 0.15mm의 허용량으로 제공됩니다. 그들은 4/7mls의 최소 트레스 / 스페이스를 제공하여 정확한 회로 설계를 허용합니다.최소 구멍 크기는 0.4mm 다양한 구성 요소 배치를 수용 할 수 있습니다. 0.6mm의 완성 된 보드 두께, 외층에 1oz (1.4 mils) 의 완성 된 Cu 무게와 20 μm의 비아 접착 두께,이 PCB는 신뢰할 수 있는 상호 연결과 최적의 전도성을 위해 최적화되어 있습니다.그들은 침몰 금 표면 완공, 상단 및 하단 층 모두에 녹색 용접 마스크를 갖추고 있으며 품질을 보장하기 위해 배송 전에 100% 전기 테스트를 통과합니다.
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM3 |
| 다이렉트릭 상수: | 3.27 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, OSP, Immersion tin, Immersion silver, Pure gold plated 등 |
PCB 통계:
15개의 컴포넌트를 지원합니다.
총 26개의 패드: 17개의 구멍 패드, 9개의 상단 SMT 패드.
효율적인 상호 연결을 위해 12 개의 통로와 2 개의 네트워크.
품질 및 사용 가능성:
IPC 2급 품질 표준
게르버 RS-274-X 그림과 호환됩니다.
전세계에서 쉽게 사용할 수 있습니다.
전형적인 응용 프로그램:
RF와 마이크로파 회로
전력 증폭기와 결합기
필터와 결합기
위성 통신 시스템
글로벌 위치 시스템 (GPS) 안테나.
안테나 연결해
다이렉트릭 폴라라이저와 렌즈
칩 테스트기
TMM3 기반 PCB를 통해 뛰어난 성능과 신뢰성, 그리고 다재다능성을 경험하세요.
|
|
