제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | TMM10 | PCB 사이즈: | 63mm x 45mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1oZ | 표면 마감: | 침수 실버 |
| 레이어 총수: | 이중의 측면을 가집니다 | PCB 두께: | 0.6 밀리미터 |
우리의 획기적인 TMM10 PCB로 RF와 마이크로파 회로의 새로운 시대를 목격할 준비를 해 보세요.이 첨단 PCB는 산업에 혁명을 일으킬 준비가되어 있습니다TMM10 PCB를 차별화하고, 비교할 수 없는 성능을 제공하며, 우수성의 새로운 기준을 설정하는 특별한 기능과 이점을 발견하세요.
비교할 수 없는 성능:
1우수한 신호 무결성:
- 10GHz에서 9.20 +/-.23의 Dk로, TMM10 PCB는 손실과 왜곡을 최소화하여 정확하고 신뢰할 수있는 신호 전파를 보장합니다.
- 10GHz에서 0.0022의 분산 인수는 뛰어난 신호 충실성을 보장하며 고품질의 데이터 전송을 허용합니다.
- -38 ppm/°K의 Dk 열 계수는 온도 변동에도 안정적인 성능을 보장하며 신호의 일관성을 보장합니다.
2첨단 열 관리:
- TMM10 PCB는 구리와 일치하는 열 확장 계수를 자랑합니다. 열 스트레스를 완화하고 전반적인 신뢰성을 향상시킵니다.
- 0.76W/mk의 열 전도성으로 열 분산이 최적화되어 까다로운 응용 프로그램에서 성능 저하를 방지합니다.
- 425 °C TGA의 인상적인 분해 온도 (Td) 는 고온 조건에서도 PCB의 탄력을 보장합니다.
| TMM10 전형적 값 | ||||||
| 재산 | TMM10 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 9.20±0.23 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 9.8 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.0022 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | -38 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | 2 x 108 | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | 4 x 107 | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 285 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 21 | X | ppm/K | 0에서 140까지°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 21 | Y | ppm/K | 0에서 140까지°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 20 | Z | ppm/K | 0에서 140까지°C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | 0.76 | Z | W/m/K | 80°C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 5.0 (0.9) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | 13.62 | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | 1.79 | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.09 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.2 | |||||
| 특수 중력 | 2.77 | - | - | A | ASTM D792 | |
| 특정 열 용량 | 0.74 | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |
비교할 수 없는 신뢰성
1특이한 기계적 성질:
- TMM10 PCB는 길게 이동하고 차가운 흐름에 탁월한 저항을 나타내며 장기적인 안정성과 신뢰성을 보장합니다.
- 공정 화학물질에 저항력 있는 PCB는 제조 과정에서 손상의 위험을 최소화하여 내구성을 향상시키고 수명을 연장합니다.
2생산 과정의 효율화:
- TMM10 PCB는 전극화 된 접시에 앞서 나트륨 나프타나트 처리에 대한 필요성을 제거하여 제조 과정을 단순화하고 귀중한 시간을 절약합니다.
- 온도 튼튼한 합액을 기반으로 하는 이 PCB는 신뢰성 있는 와이어 결합을 가능하게 하며, 안전한 연결을 보장하고 고장 위험을 줄입니다.
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM10 |
| 다이렉트릭 상수: | 9.20 ± 0.23 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, OSP 등 |

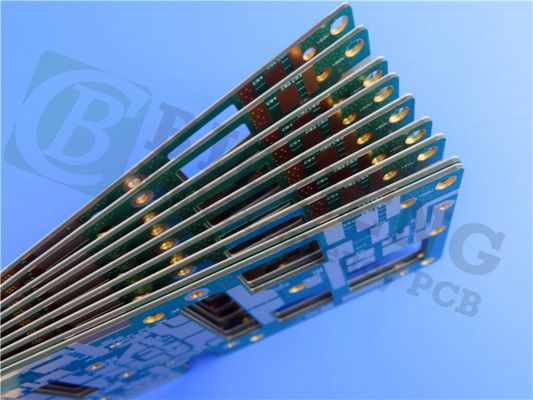

정밀 건설:
이 PCB는 2층의 딱딱한 디자인을 가지고 있으며 가장 까다로운 요구 사항을 충족시키기 위해 세심하게 설계되었습니다.
- 보드 크기: 63mm x 45mm, 콤팩트하지만 다재다능한 솔루션을 제공합니다.
- 최소 추적/공간: 5/5 밀리, 복잡한 회로와 정확한 신호 라우팅을 가능하게 합니다.
- 최소 구멍 크기: 0.35mm, 부품의 원활한 통합을 촉진합니다.
- 완성된 판 두께: 0.6mm, 내구성과 공간 제한 사이의 균형을 맞추고.
- 완성된 Cu 무게: 1 온스 (1.4 밀리) 외부 층, 최적의 전도성 및 신호 무결성을 보장합니다.
- 접착 두께: 20μm, 신뢰할 수있는 상호 연결을 보장합니다.
- 표면 마감: 몰입 은, 우수한 용접성 및 부식 저항을 제공합니다.
- 상단 실크스크린: 화이트, 조립 및 검사 용이성을 위해 명확한 부품 식별을 촉진합니다.
- 최상위 솔더 마스크: 파란색, 효과적인 보호 및 단열을 제공합니다.
- 100% 물품의 품질과 신뢰성을 보장하기 위해 운송 전에 전기 테스트가 사용됩니다.
다재다능한 응용:
TMM10 PCB는 다음과 같은 광범위한 응용 분야에 이상적입니다.
- RF 및 마이크로파 회로, 정확한 신호 전송 및 수신을 보장합니다.
- 효율적인 전력 관리와 유통을 가능하게 하는 전력 증폭기 및 조합기
- 필터와 결합기, 정확한 신호 조작과 필터링을 촉진합니다.
- 원활하고 신뢰할 수 있는 연결을 보장하는 위성 통신 시스템
- 글로벌 위치 시스템 (GPS) 안테나, 정확한 위치 정보를 제공합니다.
- 안테나 패치, 다양한 시나리오에서 무선 통신을 가능하게
- 광학 성능과 기능을 향상시키는 다이 일렉트릭 편광제와 렌즈
- 효율적인 테스트와 검증을 위한 신뢰할 수 있는 플랫폼을 제공하는 칩 테스트기
타협 하지 않는 품질과 가용성:
우리의 PCB는 엄격한 IPC-Class-2 품질 표준을 준수하여 최고 수준의 제조 우수성과 신뢰성을 보장합니다.전 세계 고객들이 이 획기적인 기술에 접근할 수 있도록.
결론적으로, TMM10 PCB는 RF 및 마이크로파 응용 분야에서 중요한 도약을 나타냅니다.기술자와 디자이너들이 새로운 수준의 성능과 혁신을 발휘할 수 있도록 지원합니다.TMM10 PCB를 신뢰하여 여러분의 프로젝트를 혁신하고 전례 없는 성공을 향해 추진하세요.
