| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

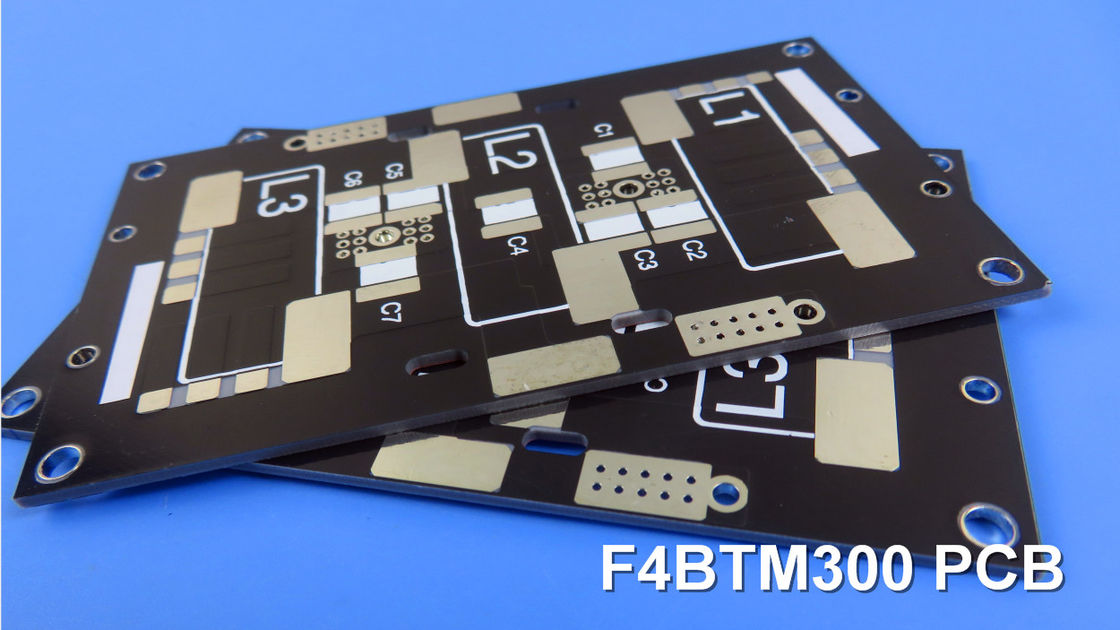

F4BTM를 기반으로 한 PCB를 소개합니다. 이 일련의 고급 회로 라미네이트는 유리 섬유 천, 나노 세라믹 채식,과학적인 기술과 엄격한 압축 공정을 사용하여 정밀하게 준비.
F4BTM PCB 시리즈는 F4BM 다이렉트릭 층을 기반으로 고 다이렉트릭 및 저 손실 나노 스케일 세라믹을 통합합니다.이 독특한 구성은 다음과 같은 수많은 이점을 제공합니다.
1향상된 성능:
- 더 높은 다이 일렉트릭 상수 (Dk):
10GHz에서 4.5Dk의 우수한 신호 전송을 달성하여 효율적인 고주파 동작을 가능하게 한다.
- 낮은 분비 요인:
최소 신호 손실을 경험하고 10 GHz에서 0.002의 분산 요인으로 까다로운 응용 프로그램에서 최적의 성능을 보장합니다.
- 더 나은 열 안정성
F4BTM PCB는 열 확장 계수 (CTE) 가 낮으며, -55°C에서 288°C의 온도 범위 내에서 10 ppm/°C (X축), 12 ppm/°C (Y축), 51 ppm/°C (Z축) 이다.이 탁월한 열 안정성 은 극한 온도 조건 에서 신뢰성 있는 성능을 보장 합니다.
- 온도에 대한 일관성 다이 일렉트릭 상수:
-55°C에서 150°C의 온도 범위 내에서 -60ppm/°C의 낮은 열 계수 Dk의 혜택을 누리며, 다양한 열 환경에서 일관된 신호 무결성을 허용합니다.
- 우수한 수분 저항성:
수분 흡수율 0.05%로, F4BTM PCB는 습도에 대한 예외적인 저항을 제공하며, 습한 조건에서도 장기적인 신뢰성을 보장합니다.
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | ||||||
| 제품 특성 | 시험 조건 | 단위 | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| 다이렉트릭 일정한 온도 계수 | -55o~150oC | PPM/°C | -78 | -75 | -75 | -60 | |
| 껍질 강도 | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z 방향 | -55o~288oC | ppm/oC | 78 | 72 | 58 | 51 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| 밀도 | 방 온도 | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | F4BTME에만 적용됩니다. | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천, 나노 세라믹 F4BTM는 ED 구리 포일과 결합, F4BTME는 역처리 (RTF) 구리 포일과 결합. |
||||
2다재다능 PCB 건설:
- 2층 단단한 PCB:
이 PCB는 2층의 딱딱한 PCB입니다. 고주파 설계에 대한 견고한 기반을 제공합니다.
- 우수한 제작 품질:
상단과 하단 모두에 35μm의 구리 층과 3.05mm (120 mil) F4BTM450 코어를 갖춘 이 PCB는 우수한 전기 전도성과 구조적 무결성을 제공합니다.
- 정밀 사양:
보드 크기는 63mm x 63mm +/- 0.15mm의 허용으로 크기를 측정합니다. 회로에 충분한 공간을 제공합니다. 최소 추적 / 공간은 6/8 밀리이며 최소 구멍 크기는 0.4mm입니다.복잡하고 컴팩트한 디자인을 가능하게 합니다..
- 신뢰성 있는 접착 및 표면 마무리:
이 RF PCB는 신뢰할 수있는 상호 연결을 위해 20 μm 접착 두께를 포함합니다. 그것은 우수한 전도성 및 산화로부터의 보호를 보장하는 몰입 금 표면 완공으로 완성되었습니다.
- 엄격한 품질 보장:
각 PCB는 배송 전에 100% 전력 테스트를 거쳐 최적의 기능과 성능을 보장합니다.
| PCB 재료: | PTFE / 유리 섬유 천 / 나노 세라믹 필러 | ||
| 지정 (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 20.98±0.06 | 0.0018 | |
| F4BTM300 | 30.0±0.06 | 0.0018 | |
| F4BTM320 | 30.2±0.06 | 0.0020 | |
| F4BTM350 | 30.5±0.07 | 0.0025 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 025mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
3광범위한 응용 분야:
F4BTM PCB는 다음과 같은 다양한 용도로 적합합니다.
- 항공우주장비, 우주 및 객실장비
- 마이크로 웨브 및 RF 시스템
- 레이더 및 군사 레이더 시스템
- 먹이 네트워크
- 단계 민감 안테나 및 단계 배열 안테나
- 위성 통신
4세계적 가용성 및 품질 표준:
F4BTM PCB는 전 세계적으로 사용 가능하며 위치와 상관없이 이 첨단 기술을 사용할 수 있습니다.고품질의 제조와 일관된 성능을 보장합니다..
F4BTM PCB를 통해 고주파 회로의 잠재력을 발휘합니다.그리고 당신의 최첨단 전자 프로젝트의 비교할 수 없는 디자인 유연성.
|
|
