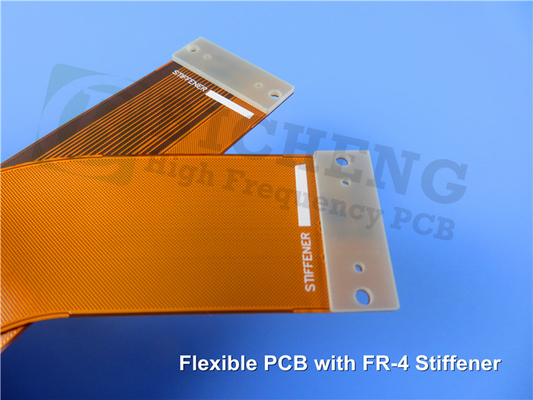

0.15mm 유연 회로 FR4 스티프너 노란색 커버 레이어 몰입 금

새로 선보인 유연 회로판 (PCB) 은 회로 세계에 획기적인 발전을 가져옵니다.플렉스 회로 또는 플렉스 프린트 회로 보드라고도 알려져 있습니다., 폴리아미드 또는 폴리에스터와 같은 최첨단 재료로 만들어집니다. 전통적인 딱딱한 PCB와 달리,그리고 원하는 모양이나 공간 요구 사항에 맞게 적합합니다., 회로 설계의 가능성을 혁명적으로 변화시킵니다.

이 유연 한 회로 의 본질 은 그 의 세 가지 기본 요소 에 있다. 구리 필름, 변압 물질, 접착제.이 구성 요소들은 뛰어난 성능과 내구성을 제공하기 위해 시너지 효과를 발휘합니다., PCB를 광범위한 응용 분야에 필수적인 솔루션으로 만듭니다.

유연 회로 보드의 주요 목적은 인쇄 회로 보드와 다른 구성 요소 사이의 신뢰할 수있는 상호 연결을 구축하는 것입니다.그것은 표면 장착 기술 (SMT) 구성 요소를 장착하는 3 차원 기판으로 사용됩니다., 사진 및 비디오 카메라 및 복잡한 조립이 필요한 다른 장치에 이상적입니다. 또한 이러한 회로는 동적 휘힘을 견딜 수 있습니다.까다로운 환경에서도 일관된 성능을 보장합니다.또한 플렉스/리직 회로 보드에 원활하게 통합되어 다재다능성을 더욱 확장합니다.

각각의 유연 회로에는 네 가지 기본 유형이 있으며, 각각은 특정 요구 사항에 맞게 만들어집니다.

1. 단면 유연 회로: 얇고 유연한 기본 재료로, 구리 필름은 접착제를 사용하여 겹쳐집니다. 완성 된 회로는 종종 구리 쪽에 접착 된 커버 코트를 갖추고 있습니다.강화된 보호 및 단열을 제공합니다..

2이중 편 유연 회로: 이 유형은 두쪽 모두에 구리 엽이 겹쳐진 얇고 유연한 기본 재료로 구성됩니다.회로 의 바깥 면 은 종종 덮개 로 장착 되어 있다, 구리 층을 더욱 강화합니다.

3다층 유연 회로: 다중 얇고 유연한 기본 라미네이트와 구리 필름으로 구성되어 있으며, 이러한 회로는 접착제를 사용하여 함께 라미네이트됩니다. 딱딱한 다층 보드와 비슷합니다.커버 코트는 일반적으로 내구성을 높이기 위해 외부 면에 추가됩니다..

4튼튼한 영역을 가진 유연 회로: 유연 회로가 무거운 구성 요소 또는 커넥터를 지원해야 하는 시나리오에서 강화가 필요합니다. 이것은 강화제를 결합하여 달성됩니다.예를 들어 폴리아미드 또는 유리/에포시 라미네이트의 추가 층, 지정된 지역으로.

이 유연 회로 보드는 Shengyi의 SF201 시리즈 폴리마이드 재료를 사용하여 제작되었습니다. 이 단면 접착제 없는 유연한 구리 접착 라미네이트는 예외적인 전기적 특성을 제공합니다.3 이하의 다이렉트릭 상수를 포함하는.7 및 10 GHz에서 분산 인수는 0.01 미만입니다. 12.5um, 20um, 25um의 두께와 12um, 18um, 35um, 70um의 구리 옵션으로 제공됩니다.이 재료는 우수한 용접 신뢰성을 보장합니다, 차원 안정성, 화학 저항성

뛰어난 유연성과 전기적 특성을 갖춘 유연 회로 보드는 다양한 응용 분야에서 뛰어난 성능을 보장합니다.안전한 연결을 보장하고 장애 위험을 최소화합니다.이 보드는 어려운 조건에서도 차원 안정성을 유지하며, 화학물질에 뛰어난 내성을 보여 장수성을 유지합니다. 게다가 엄격한 안전 기준을 충족합니다.알로겐이 없으며 EU RoHS 지침을 준수합니다., Pb, Hg, Cd, Cr6+, PBB, PBDE와 같은 유해 물질이 없습니다.

이 PCB의 구성 세부 사항은 그 세심한 엔지니어링과 신뢰성을 강조합니다. 260mm x 5mm의 보드 차원으로,그것은 회로 필요에 대한 컴팩트하지만 다재다능한 솔루션을 제공합니다3/3 밀리미터의 최소 흔적과 공간은 정확한 회로 설계를 보장하고, 0.3mm의 최소 구멍 크기는 다양한 구성 요소와 호환성을 제공합니다. 0.15mm의 완성된 보드 두께,1온스 (1oz) 와 함께.4 밀리) 외층 구리 무게, 최적의 성능과 내구성을 보장합니다. 몰입 금의 표면 마감은 우수한 전도성 및 부식 저항을 보장합니다.추가 세부 사항은 노란 코버레이 상단 및 하단 용접 마스크를 포함합니다., 하얀색 실크 스크린을 통해 명확한 라벨을 표시하고, 품질을 보장하기 위해 운송 전에 100%의 전기 테스트를 실시합니다.

12개의 구성요소와 35개의 패드로, 이 유연 회로판은 수많은 응용 분야에 다재다능성을 제공합니다. 컴퓨터, 휴대폰, 디지털 카메라, 비디오 레코더, 평면 화면,또는 자동차 전자기기, 이 PCB의 적응력과 신뢰성은 최첨단 기술에 대한 바람직한 선택으로 만듭니다.

결론적으로 유연 회로 보드는 회로 설계와 응용에 중요한 돌파구를 나타냅니다.특유의 전기적 특성으로 복잡한 전자 시스템에 필수적인 솔루션입니다.광범위한 응용 분야와 세심한 구조로, 이 PCB는 다양한 산업에서 혁신을 위한 길을 열고, 신뢰할 수 있고 효율적인 전자 성능을 보장합니다.
