제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | 로저 RO4350B, 로저 RO4003C | PCB 사이즈: | 32mm x 42mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 잠수 금 |
| 레이어 총수: | 6-레이어 | PCB 두께: | 1.6mm |
| 강조하다: | 4밀리 RO4350B PCB,20 밀리 RO4003C PCB,몰입 금 가공 PCB |
||

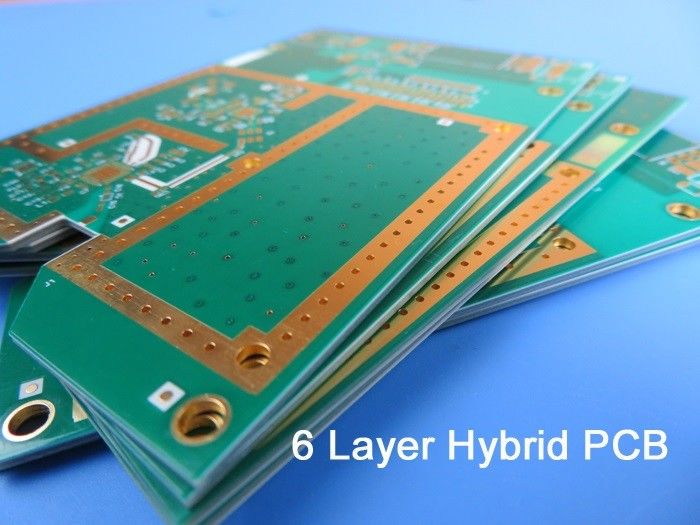

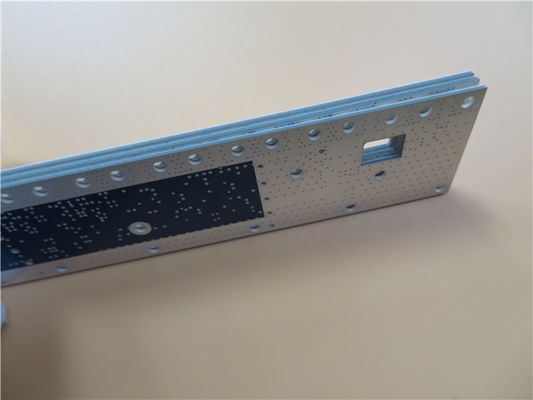

우리의 하이브리드 PCB를 소개합니다. 비교할 수 없는 성능과 유연성을 확보하기 위해 여러 재료를 결합한 혁명적인 인쇄 회로 보드입니다.하나의 보드에 다양한 기판 재료를 통합함으로써, 하이브리드 PCB는 각 재료의 고유한 특성을 활용할 수 있도록 해줍니다.이 하이브리드 PCB를 다음 프로젝트의 이상적인 선택으로 만드는 주목할만한 기능과 사양을 살펴봅시다.
최적의 성능을 위한 강력한 기능:
이 하이브리드 PCB는 RO4003C와 RO4350B의 두 가지 변형으로 제공됩니다. 두 가지 모두 다양한 요구 응용 프로그램에서 예외적인 결과를 제공하기 위해 설계되었습니다.각 변종의 주목할만한 특징을 자세히 살펴보면:
RO4003C:
- 3.38 +/-의 다이전릭 상수 Dk05
- 10GHz에서 0.0027의 분산 요인
- Dk의 열 계수 40ppm/°K
- 구리와 일치하는 열 확장 계수: x y z - 11ppm/K, 14ppm/K, 46ppm/K
- 분해 온도 (Td) 425 °C TGA
- 열전도 0.71W/mk
- Tg > 280°C TMA
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
etch+E2/150 다음°C | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °CTGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RO4350B:
- 3.48 +/-의 변전수 Dk05
- 10GHz에서 0.0037의 분산 요인
- 50ppm/°K의 열 계수 Dk
- 구리와 일치하는 열 확장 계수: x y z - 10ppm/K, 12ppm/K, 32ppm/K
- 분해 온도 (Td) 390 °C TGA
- 열전도 0.69W/mk
- Tg > 280°C TMA
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||

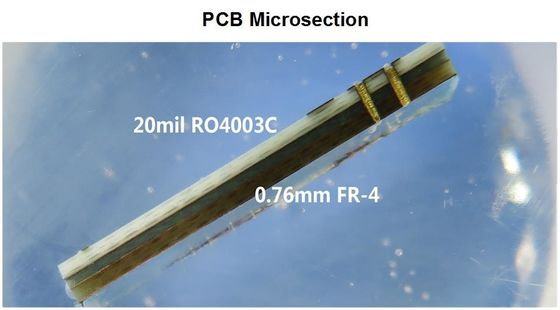

최적화된 PCB 스택업:
이 하이브리드 PCB는 성능과 신뢰성을 극대화하기 위해 정밀하게 설계된 6층 튼튼한 구조를 갖추고 있습니다.그리고 RO4450F 프리프레그 레이어이 신중하게 제작 된 조합은 효율적인 신호 전송과 뛰어난 열 관리를 요구되는 조건에서도 보장합니다.
정확한 건설 세부 사항:
이 하이브리드 PCB의 경우, 정밀도가 가장 중요합니다.
- 보드 크기: 32mm x 42mm, 다양한 응용 프로그램과의 호환성을 보장
- 최소 추적/공간: 6/6 밀리, 복잡한 회로 디자인을 가능하게
- 최소 구멍 크기: 0.4mm, 원활한 부품 통합을 촉진
- 완제판 두께: 1.6mm, 콤팩트성과 내구성 사이의 균형을 이루고
- 완성 된 Cu 무게: 1oz (1.4 밀리) 외부 층, 최적의 전도성을 보장
- 평면 두께: 20μm, 신뢰성 있는 전기 연결을 보장
- 표면 마감: 침수 금, 우수한 부식 저항 및 용접성을 제공합니다
- 최고 실크스크린: 아니, 가볍고 미니멀한 외모를 위해
- 아래쪽 실크 스크린: 아니, 깨끗하고 전문적인 미적 유지
- 상단 용조 마스크: 녹색, 강화 된 보호 및 시각적 구별
- 바닥 용접 마스크: 아니, 가시화된 디자인을 보장
- 100% 전기 테스트: 각 보드는 배송 전에 흠없는 기능을 보장하기 위해 엄격한 테스트를 받는다.
타협 하지 않는 품질과 표준:
이 하이브리드 PCB는 IPC 2급 품질 표준을 준수하고 있습니다.여러분의 응용 프로그램에서 탁월한 결과를 얻을 수 있도록.
무한 한 가능성, 전 세계 사용 가능성:
우리의 하이브리드 PCB의 다재다능성은
- 셀룰러 베이스 스테이션 안테나와 전력 증폭기
- RF 식별 태그
- 자동차 레이더와 센서
- LNB는 직접 방송 위성을 의미합니다.
차세대 무선 통신 시스템이나 고급 자동차 전자제품을 설계하든 간에 하이브리드 PCB는 여러분의 비전을 실현할 수 있게 해줍니다.혁신을 위한 새로운 가능성을 열어주는 것.
하이브리드 PCB 기술의 힘을 활용:
하이브리드 PCB를 통해 전자 디자인의 미래를 경험하세요.우리의 하이브리드 PCB는 회로 필요에 대한 궁극적인 솔루션입니다.
