| 소재: | RO3010 | PCB 사이즈: | 90mm x 45mm=1PCS |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침지 금 |
| 레이어 총수: | 2 층 | PCB 두께: | 0.8 밀리미터 |
| 강조하다: | 25 밀리 RO3010 PCB,흰색 실크스크린 RO3010 PCB,고성능 RO3010 PCB |
||

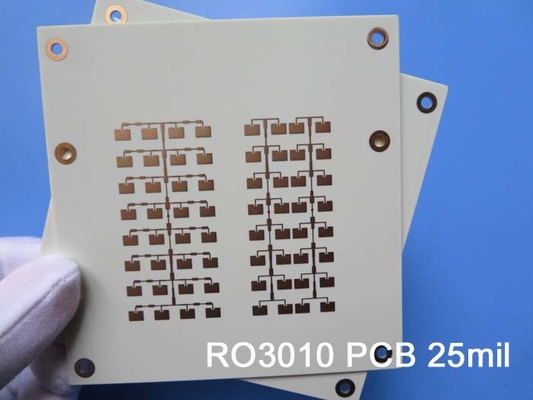

로저스 RO3010 첨단 회로 재료를 탑재한 PCB를 소개합니다.다양한 주파수에서 광범위한 응용 프로그램에 이상적으로 적용됩니다.이 경쟁력 있는 가격의 PCB는 특별한 기계적 및 전기적 안정성을 가지고 있으며 광대역 부품의 설계를 단순화하고 회로 소형화를 지원합니다.
주요 특징:
10 GHz/23°C에서 10.2+/-.30의 다이렉트릭 상수
분산 인수는 10 GHz/23°C에서 0.0022
낮은 열 확장 계수 (-55 ~ 288 °C): X 축 13 ppm/°C, Y 축 11 ppm/°C, Z 축 16 ppm/°C
Td> 500°C
열전도 0.95 W/mK
수분 흡수율 0.05%
-40°C ~ +85°C 작동
| RO3010 전형적 가치 | |||||
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
이점:
구리와 일치하는 팽창 계수와 함께 차원 안정성:
안정적인 성능을 보장하고 열 확장과 관련된 문제를 최소화합니다.
안정성이 중요한 애플리케이션에 이상적입니다.
양량 제조 공정에 대한 경제적인 라미네이트 가격:
대규모 생산에 대한 비용 효율적인 해결책
소재가 아닌 소재가 아닌 소재
복잡한 회로를 만들 수 있고 여러 기능의 통합을 촉진합니다.
이 PCB 스택업은 2층의 딱딱한 PCB 구조로 구성되어 있습니다. 첫 번째 구리층, Copper_layer_1, 두께는 35μm입니다.그것은 신호 전송 및 전력 분배에 필요한 전도성을 제공합니다PCB의 핵심은 로저스 RO3010 기판으로 만들어져 있으며, 두께는 25mil (0.635mm) 이다. 이 기판 물질은 첨단 특성으로 알려져 있습니다.더 높은 다이렉트릭 상수와 우수한 안정성을 포함하여마지막으로, 두 번째 구리층, Copper_layer_2, 또한 35μm의 두께를 가지고 있으며, 스택업을 완료합니다.
PCB 구성 세부 사항으로 넘어가면, 보드의 크기는 90mm x 45mm이며, 다양한 응용 프로그램에 대한 컴팩트하지만 다재다능한 크기를 제공합니다. 최소 흔적 / 공간 너비는 5/5 밀리입니다.신호의 정확한 라우팅과 보드 공간의 효율적인 사용최소 구멍 크기는 0.4mm이며, 각기 다른 납 크기의 구성 요소를 설치할 수 있습니다.
이 PCB에는 맹인 비아스가 포함되어 있지 않아 제조 프로세스를 단순화하고 비용을 절감 할 수 있습니다. 완성 된 보드의 두께는 0.8mm이며 내구성과 공간 효율성 사이의 균형을 이루고 있습니다.외부 층은 1 온스 (1 oz) 의 구리 무게가 있습니다..4 mils), 신호 전송 및 전력 분배에 충분한 전도성을 보장합니다. 트라이 플래팅 두께는 20 μm이며 PCB의 다른 층 사이의 신뢰할 수있는 연결을 제공합니다.
이 PCB의 표면 마감은 침수 금으로 구성되어 있으며, excellent corrosion resistance and welderability를 제공하여 다양한 환경에서 견고한 성능을 보장합니다.위쪽의 실크 스크린은 흰색으로 표시됩니다.PCB에는 하단 실크 스크린, 상단 용접 마스크 또는 하단 용접 마스크가 포함되어 있지 않습니다.제조 공정을 단순화하고 비용을 줄이는 것.
배송 전에 각 PCB는 기능과 성능을 보장하기 위해 100% 전기 테스트를 받습니다.이 포괄적 인 테스트 프로세스는 PCB가 요구 된 사양과 기능에 맞는지 보장합니다..
PCB 통계에 따르면 이 PCB는 25개의 부품으로 구성되어 복잡한 전자 회로를 만들 수 있습니다.부품의 연결점으로서 기능하고 전기 신호의 전송을 가능하게 하는이 패드 중 62개는 구멍을 통과하는 부품에 전념하고, 34개는 보드의 상단 쪽에 있는 표면 장착 기술 (SMT) 부품으로 설계되었습니다.PCB의 아래쪽에 SMT 패드가 없습니다이 PCB는 71개의 vias를 포함하고, 서로 다른 계층 사이의 연결을 가능하게 하고, 신호와 전력의 흐름을 촉진합니다.PCB 설계 내에서 구별되는 전기 경로를 나타내는.
이 PCB에 사용 된 그림 형식은 PCB 제조에 대한 업계에서 널리 인정되는 표준인 Gerber RS-274-X입니다.다양한 제조 공정과 호환성을 보장하고 정확한 디자인을 복제 할 수 있습니다.
이 PCB는 일반 전자 제품용 PCB에 대한 특정 품질 및 성능 기준을 설정하는 IPC-Class-2 표준을 준수합니다.인정 된 산업 표준에 대한 이러한 준수는 PCB가 요구되는 신뢰성 및 성능 수준을 충족시키는 것을 보장합니다..
이 PCB의 사용 가능성은 특정 지역이나 시장에 국한되지 않습니다. 그것은 전 세계적으로 액세스 할 수 있습니다.
몇 가지 전형적 인 응용 방법:
자동차 레이더 애플리케이션
세계 위치 위성 안테나
셀룰러 통신 시스템: 전력 증폭기 및 안테나
무선 통신용 패치 안테나
직방송 위성
케이블 시스템에서의 데이터 링크
원격 계측기
전력 배후 비행기
전 세계적으로 사용할 수 있는 우리의 PCB의 뛰어난 안정성과 성능을 경험하세요.자동차 레이더에서 전력 배후 비행기로, 이 PCB는 광범위한 주파수 범위에서 신뢰할 수있는 작동을 보장합니다. 다음 프로젝트에서 차원 안정성, 비용 효율성 및 다층 보드 설계에 적합성에서 이익을 얻으십시오.
