TMM6 25mil 마이크로 웨브 PCB 사용자 지정 PCB 보드 몰입 은

TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver
TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver TMM6 25mil Microwave PCB Custom PCB Board Immersion Silver

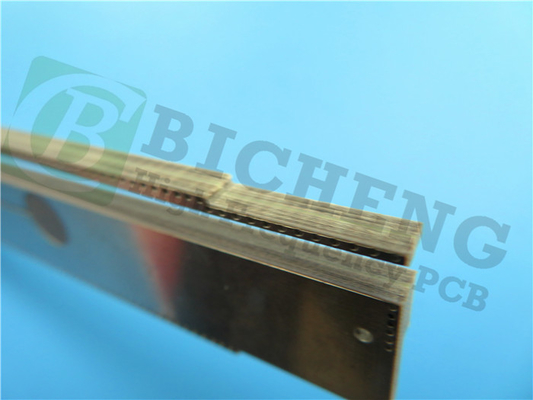

큰 이미지 :  TMM6 25mil 마이크로 웨브 PCB 사용자 지정 PCB 보드 몰입 은

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
결제 및 배송 조건:
최소 주문 수량: 1pcs
가격: USD9.99-99.99/PCS
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8~9 일
지불 조건: T/T
공급 능력: 5000PCS / 월
상세 제품 설명
소재: TMM6 PCB 사이즈: 560.04mm x 53.18mm = 1PCS, +/- 0.15mm
구리 중량: 1 온스 (1.4 밀리) 외층 표면 마감: 침수 실버
레이어 총수: 2 층 PCB 두께: 25 밀리
하이 라이트:

25밀리 마이크로파 PCB

,

몰입 은 마이크로 웨이브 PCB

,

사용자 정의 PCB 보드 마이크로 웨브 PCB

TMM6 물질을 기반으로 한 PCB를 소개합니다.첨단 세라믹 테르모레셋 폴리머 복합재로, 높은 접착 뚫린 스트립 라인 및 마이크로 스트립 애플리케이션에 대한 신뢰성 및 성능을 제공하기 위해 설계되었습니다.세라믹과 전통적인 PTFE 마이크로 웨브 회로 라미네이트의 장점을 제공하여 TMM6는 일반적으로이 재료와 관련된 전문 생산 기술의 필요성을 제거합니다.그 제품군에 속하는 다른 재료들에 비해 고유의 변압전력 (Dk) 을 갖는, TMM6는 마이크로파 PCB 기술에 새로운 표준을 설정합니다.



주요 특징:

- 10GHz에서 6.0 +/- 0.08의 다이 일렉트릭 상수 (Dk) 는 정확한 신호 전파를 보장합니다.
- 10GHz에서 0.0023의 분산 인수는 최적의 성능을 위해 신호 손실을 최소화합니다.
- - 11ppm/°K의 열 계수 Dk는 예외적인 열 안정성을 제공합니다.
- 안정적인 작동을 위해 구리와 일치하는 열 확장 계수
- 분해 온도 (Td) 425 °C TGA는 고온 탄력성을 보장합니다.
- 0.72W/mk의 열전도성으로 효율적인 열분해가 가능합니다.
- 0.0015에서 0.500인치까지 두께 범위에서 제공되며, 디자인에서 다재다능합니다.



이점:

TMM6 PCB는 신뢰성과 기능을 향상시키는 다양한 이점을 제공합니다.
- 기계적 특성은 길고 오래 지속 가능한 내구성을 보장하는 스리프 및 차가운 흐름에 저항합니다.
- 화학물질에 저항하여 제조 과정에서 손상을 줄입니다.
- 펌프로 만든 솜씨로 안정적으로 연결할 수 있어
- 모든 일반적인 PCB 프로세스와 호환되며 다재다능하고 쉽게 작동합니다.



재산 TMM6 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 60.0±0.08 Z   10GHz IPC-TM-650 2.5.5.5
다이렉트릭 상수,ε 설계 6.3 - - 8GHz에서 40GHz까지 차분 단계 길이의 방법
분산 요인 (과정) 0.0023 Z - 10GHz IPC-TM-650 2.5.5.5
다이렉트릭 상수의 열 계수 -11 - ppm/°K -55°C ~ 125°C IPC-TM-650 2.5.5.5
단열 저항 >2000년 - 맙소사 C/96/60/95 ASTM D257
부피 저항성 2 x 10^8 - 엠씨 - ASTM D257
표면 저항성 1 x 10^9 - - ASTM D257
전기 강도 (dielectric 강도) 362 Z V/mil - IPC-TM-650 방법 2.5.6.2
열 특성
분해 온도 (Td) 425 425 °CTGA - ASTM D3850
열 확장 계수 - x 18 X ppm/K 0 ~ 140 °C ASTM E 831 IPC-TM-650, 2.4.41
열 확장 계수 - Y 18 Y ppm/K 0 ~ 140 °C ASTM E 831 IPC-TM-650, 2.4.41
열 확장 계수 - Z 26 Z ppm/K 0 ~ 140 °C ASTM E 831 IPC-TM-650, 2.4.41
열전도성 0.72 Z W/m/K 80 °C ASTM C518
기계적 특성
열 스트레스 후 구리 껍질 강도 5.7 (1.0) X,Y 1kg/인치 (N/mm) 용접 후 1 온스. EDC IPC-TM-650 방법 2.4.8
굽기 강도 (MD/CMD) 15.02 X,Y kpsi A ASTM D790
플렉서럴 모듈 (MD/CMD) 1.75 X,Y MPSI A ASTM D790
물리적 특성
수분 흡수 (2X2) 1.27mm (0.050") 0.06 - % D/24/23 ASTM D570
3.18mm (0.125") 0.2
특수 중력 2.37 - - A ASTM D792
특정 열 용량 0.78 - J/g/K A 계산
납 없는 공정 호환성 - - - -



PCB 스택업 및 건설 세부 사항:

이 PCB는 2층의 딱딱한 PCB 스택업을 갖추고 있으며 단순성과 다재다능성을 제공합니다. 건설 세부 사항은 다음과 같습니다.
- Copper_layer_1: 35 μm 효율적인 신호 전도.
- 로저 TMM6 코어: 0.635mm (25mil) 최적의 전기적 특성을 위해.
- Copper_layer_2: 35 μm 일관된 신호 성능을 위해.



보드 크기는 56.04mm x 53.18mm이며 각 PCB는 일관성 크기를 보장하는 +/- 0.15mm의 긴 관용으로 제조됩니다.최소 추적 / 공간 능력 4/4 밀리 는 복잡한 회로 설계 및 효율적인 라우팅을 허용. 0.3mm의 최소 구멍 크기는 구성 요소 배치에 대한 다재다능성을 제공합니다. 블라인드 비아스의 부재는 구조적 무결성을 유지하면서 제조 프로세스를 단순화합니다.



0.7mm의 완성 된 보드 두께는 내구성 및 컴팩트성 사이의 균형을 이루고 있습니다. 외부 층은 1 온스 (1.4 밀리) 구리 무게를 갖추고 있습니다.우수한 전도성 및 신호 무결성을 보장합니다.20μm의 비아 플래팅 두께로 PCB 전체에 신뢰할 수있는 전기 연결이 설정됩니다.침몰 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은 은위쪽이나 아래쪽의 실크 스크린이나 솔더 마스크가 없지만, 이것은 깨끗하고 방해받지 않는 PCB 표면을 허용합니다.



최고 품질을 보장하기 위해, 각 PCB는 100% 전기 테스트를 당해TMM6 열성 마이크로파 PCB는 신뢰성으로 전자 설계에 힘을 준비되어 있습니다, 정확성, 그리고 효율적인 신호 전송



PCB 재료: 세라믹, 탄화수소, 열성 폴리머 복합물
명칭: TMM6
다이렉트릭 상수: 6
계층 수: 이중층, 다층, 하이브리드 PCB
구리 무게: 0.5oz (17μm), 1oz (35μm), 2oz (70μm)
라미네이트 두께: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm)
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 맨 구리, HASL, ENIG, OSP, 몰입 틴, 몰입 은, 순수한 금 접착 등



TMM6 25mil 마이크로 웨브 PCB 사용자 지정 PCB 보드 몰입 은 0



PCB 통계:

- 구성요소: 16
- 총 패드: 33
- 구멍 패드: 23
- 최고 SMT 패드: 10
- 아래쪽 SMT 패드: 0
- 비아스 15
- 네트: 3



예술 작품과 품질:

이 PCB는 IPC-Class-2 품질 표준을 충족하는 Gerber RS-274-X 아트워크와 함께 공급됩니다. 그것은 다양한 응용 프로그램에 대한 접근성을 보장하여 전세계적으로 제조되고 제공됩니다.



전형적인 응용 프로그램:

TMM6 PCB는 다음과 같은 광범위한 애플리케이션에 적합합니다.


- RF 및 마이크로파 회로
- 전력 증폭기 및 결합기
- 필터와 결합기
- 위성 통신 시스템
- 글로벌 위치 시스템 (GPS) 안테나
- 안테나 연결
- 다이렉트릭 폴라라이저 및 렌즈
- 칩 테스트기



TMM6 소형 마이크로파 PCB의 신뢰성과 성능을 경험하고 전자 디자인에 대한 새로운 가능성을 열어보세요.
