| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

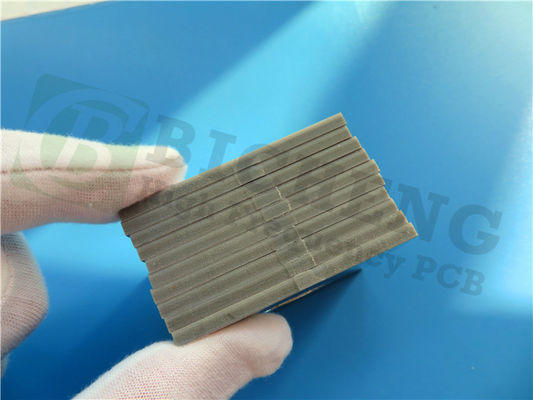

로저스 TMM 13i 소재에 기반한 PCB를 소개합니다.TMM13i 기판은 스트립 라인 및 마이크로 스트립 애플리케이션에서 높은 접착 뚫림 신뢰성을 위해 설계된 최첨단 세라믹 열성 폴리머 복합재료입니다.세라믹 및 PTFE 기판의 장점을 결합하여 TMM13i는 부드러운 기판 처리 기술을 간편하게 유지하면서 예외적인 성능을 제공합니다.
주요 특징:
TMM13i PCB는 신뢰할 수 있는 신호 전송과 운영 안정성을 보장하는 인상적인 기능을 자랑합니다:
- 12.85 +/-.35의 동전형 변속 (Dk) 은 신호의 일관성 확산을 보장합니다.
- 10GHz에서 0.0019의 분산 인수는 최적의 성능을 위해 신호 손실을 최소화합니다.
- -70ppm/°K의 Dk 열 계수는 탁월한 열 안정성을 제공합니다.
- 안정적인 작동을 위해 구리와 일치하는 열 확장 계수
- 분해 온도 (Td) 425 °C TGA는 고온 탄력성을 보장합니다.
- 0.76W/mk의 열전도성으로 효율적인 열분해가 가능합니다.
- 0.0015에서 0.500 인치까지의 다재다능한 두께 범위에서 제공되며,
이점:
TMM13i PCB는 신뢰성과 기능을 향상시키는 다양한 장점을 제공합니다.
- 기계적 특성은 길고 오래 지속 가능한 내구성을 보장하는 스리프 및 차가운 흐름에 저항합니다.
- 화학물질에 저항하여 제조 과정에서 손상을 줄입니다.
- 전자기 없는 접시에 앞서 나트륨 나프타나트 처리가 필요 없도록 합니다.
- 펌프로 만든 솜씨로 안정적으로 연결할 수 있어
| 재산 | TMM13i | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 120.85±0.35 | Z | 10GHz | IPC-TM-650 2.5.5.5 | ||
| 다이렉트릭 상수,ε 설계 | 12.2 | - | - | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인 (과정) | 0.0019 | Z | - | 10GHz | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수의 열 계수 | - 70 | - | ppm/°K | -55°C ~ 125°C | IPC-TM-650 2.5.5.5 | |
| 단열 저항 | >2000년 | - | 맙소사 | C/96/60/95 | ASTM D257 | |
| 부피 저항성 | - | - | 엠씨 | - | ASTM D257 | |
| 표면 저항성 | - | - | 모흐 | - | ASTM D257 | |
| 전기 강도 (dielectric 강도) | 213 | Z | V/mil | - | IPC-TM-650 방법 2.5.6.2 | |
| 열 특성 | ||||||
| 분해 온도 (Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| 열 확장 계수 - x | 19 | X | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Y | 19 | Y | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열 확장 계수 - Z | 20 | Z | ppm/K | 0 ~ 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| 열전도성 | - | Z | W/m/K | 80 °C | ASTM C518 | |
| 기계적 특성 | ||||||
| 열 스트레스 후 구리 껍질 강도 | 40.0 (0.7) | X,Y | 1kg/인치 (N/mm) | 용접 후 1 온스. EDC | IPC-TM-650 방법 2.4.8 | |
| 굽기 강도 (MD/CMD) | - | X,Y | kpsi | A | ASTM D790 | |
| 플렉서럴 모듈 (MD/CMD) | - | X,Y | MPSI | A | ASTM D790 | |
| 물리적 특성 | ||||||
| 수분 흡수 (2X2) | 1.27mm (0.050") | 0.16 | - | % | D/24/23 | ASTM D570 |
| 3.18mm (0.125") | 0.13 | |||||
| 특수 중력 | 3 | - | - | A | ASTM D792 | |
| 특정 열 용량 | - | - | J/g/K | A | 계산 | |
| 납 없는 공정 호환성 | 네 | - | - | - | - | |

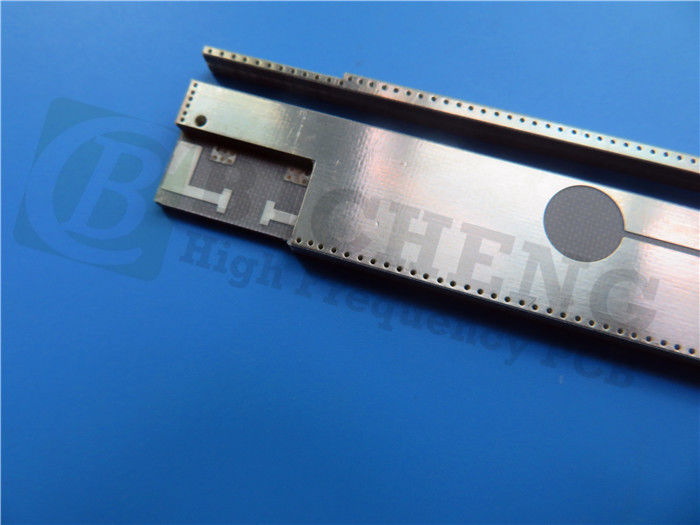

이 PCB는 직선적이고 적응 가능한 디자인을 제공하는 2층 딱딱한 PCB 스택업을 사용합니다. 스택업은 세 가지 주요 구성 요소로 구성됩니다.
1. Copper_layer_1: 35μm의 두께로, 이 층은 효율적인 신호 전도에 결정적인 역할을 합니다. 그것은 PCB 전체에 전기 신호의 신뢰할 수 있는 전송을 보장 합니다.손실을 최소화하고 신호 무결성을 유지합니다..
2. 로저 TMM10i 코어: 이 코어 층은 0.381mm (15mil) 의 두께를 가지고 있으며 로저 TMM10i 재료로 만들어졌습니다. 특히 뛰어난 전기적 특성으로 선택되었습니다.고주파 애플리케이션에서 최적의 성능을 제공하는TMM10i 코어는 신호 안정성에 기여하고 PCB의 기능을 방해 할 수있는 모든 바람직하지 않은 영향을 최소화합니다.
3. Copper_layer_2: Copper_layer_1과 비슷하게, 이 층은 35μm의 두께를 가지고 있습니다. 그것은 추가 전도자로 작용합니다.일관된 신호 성능을 지원하고 PCB 전체에 효과적인 신호 전송을 보장합니다..
이 층들을 결합함으로써 이 PCB는 균형 잡힌 스택업 구성을 달성합니다.그리고 높은 주파수 응용의 광범위한 신뢰할 수있는 성능.
| PCB 재료: | 세라믹, 탄화수소, 열성 폴리머 복합물 |
| 명칭: | TMM13i |
| 다이렉트릭 상수: | 12.85 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil(0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil(1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, OSP, Immersion tin, Immersion silver, Pure gold plated 등 |
PCB 사양:
- 보드 크기: 90mm x 65mm = 1PCS, +/- 0.15mm
- 최소 추적/공간: 복잡한 회로 설계에 7/7 밀리
- 최소 구멍 크기: 다재다능 부품 배치에 0.5mm.
- 단순화 된 제조 및 구조적 무결성을 위해 장님 비아스가 없습니다.
- 완성된 판 두께: 0.5mm 내구성 및 소형성.
- 완성된 Cu 무게: 1 온스 (1.4 밀리) 우수한 전도성을위한 외부 층.
- 평면 두께: 20μm 신뢰할 수있는 전기 연결을 위해.
- 표면 마감: 더 나은 전도성 및 산화로부터의 보호를 위해 몰입 금.
- 위쪽과 아래쪽 실크 스크린: 깨끗하고 방해가 없는 PCB 표면에는 없습니다.
- 최상위 솔더 마스크: 추가 보호를 위해 녹색
- 바닥 용접 마스크: 깨끗하고 방해가 없는 PCB 표면에는 없습니다.
- 100% 품질 보증에 운송 전에 전기 테스트 사용.
PCB 통계:
- 구성요소: 17
- 총 패드: 47
- 구멍 패드: 31
- 최고 SMT 패드: 16
- 아래쪽 SMT 패드: 0
- 비아스 10
- 네트: 3
예술 작품과 품질:
이 PCB는 IPC-Class-2 품질 표준을 충족하는 Gerber RS-274-X 아트워크와 함께 공급됩니다. 그것은 전 세계적으로 사용 가능하며 다양한 응용 프로그램에 접근성을 보장합니다.
전형적인 응용 프로그램:
TMM13i PCB는 다음과 같은 광범위한 응용 분야에 적합합니다.
- RF 및 마이크로파 회로
- 전력 증폭기 및 결합기
- 필터와 결합기
- 위성 통신 시스템
- 글로벌 위치 시스템 (GPS) 안테나
- 안테나 연결
- 다이렉트릭 폴라라이저 및 렌즈
- 칩 테스트기
TMM13i 동위기온화형 마이크로파 PCB가 제공하는 신뢰성과 효율성을 발견하여 전자 프로젝트의 새로운 기회를 열어주십시오.
|
|
