모크: | 1pcs |
가격: | USD9.99-99.99/PCS |
표준 포장: | 진공 bags+Cartons |
배달 기간: | 8~9 일 |
지불 방법: | T/T |
공급 능력: | 5000PCS / 월 |

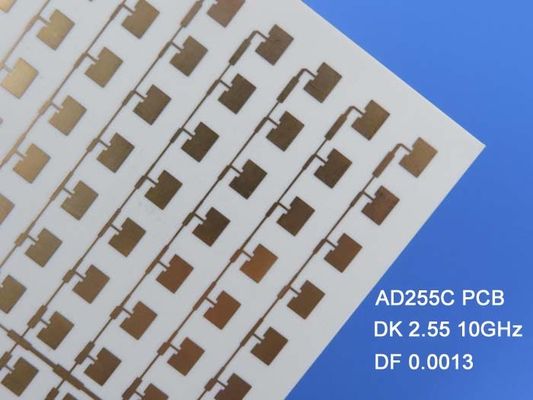

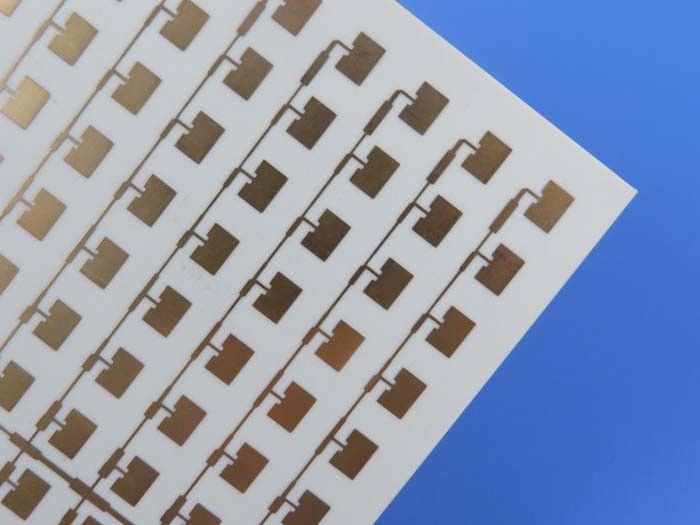

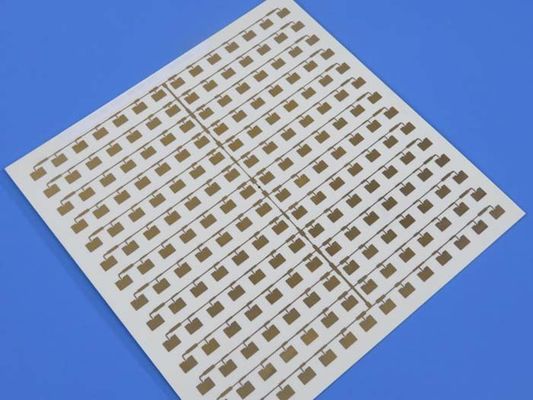

AD255C를 기반으로 새로 선보인 안테나 PCB를 소개합니다.AD255C 안테나 PCB는 통신 인프라에서 광범위한 마이크로 웨브 및 RF 애플리케이션에 탁월한 성능과 신뢰성을 제공하기 위해 설계된 예외적인 제품입니다.첨단 기능과 혁신적인 디자인으로 이 PCB는 안테나 라미네이트의 세계에서 게임 변경자입니다.
유리로 강화된 PTFE 기반 물질을 탑재한 AD255C는 제어 된 변압 변수, 낮은 손실 성능 및 주목할만한 수동적 인터모들레이션 (PIM) 성능을 제공합니다.엮은 유리 강화는 우수한 회로 가공성을 보장하고 높은 생산성 회로 보드 제조를 가능하게합니다., 최적의 품질과 효율성을 보장합니다.
주요 특징:
- 매우 낮은 손실 PTFE와 우수한 성능을 위해 세라믹 채워진 복합
- 2.55의 다이렉트릭 상수, 10GHz/23°C에서 엄격한 관용으로 정밀한 작동을 보장합니다.
- 0.0013 손실 대칭 10GHz에서 및 기지 스테이션 주파수 10GHz/23°C에서 신호 손실을 최소화
- 분해 온도 (Td) 500°C 이상, 극한 조건에서도 내구성을 보장
- 경로 효율성을 높이기 위해 낮은 프로필 구리
- 수분 흡수율 0.03%만 유지 안정성 및 신뢰성
- X축 34ppm/°C, Y축 26ppm/°C, Z축 196ppm/°C의 열 팽창 계수 (CTE), 스트레스를 최소화하고 안정적인 성능을 보장합니다.
이점:
1더 낮은 삽입 손실: AD255C 안테나 PCB는 전통적인 PCB 기판에 비해 훨씬 낮은 삽입 손실을 제공하여 효율적인 신호 전송 및 수신을 보장합니다.
2안테나 애플리케이션을 위한 낮은 PIM: 예외적인 PIM 성능으로, 이 PCB는 간섭을 최소화하고 명확하고 신뢰할 수 있는 통신을 제공합니다.
3단계 안정성: 팽창 비율의 우수한 열 계수 (TCEr) 는 다양한 온도에서 일관성 있는 성능을 허용하는 단계 안정성을 보장합니다.
4호환성: AD255C 안테나 PCB는 표준 PTFE 기반 PCB 처리와 호환되며 기존 시스템에 쉽게 통합 할 수 있습니다.
전기적 특성 | AD255C | 단위 | 시험 조건 | 시험 방법 | |
PIM (30mil/60mil) | -159/-163 | dBc | 1900MHz에서 반사된 43dBm 스파이드 톤, S1/S1 | 로저스 내부 50오엄 | |
다이렉트릭 상수 (과정) | 2.55 | - | 23°C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
다이렉트릭 상수 (디자인) | 2.60 | - | C-24/23/50 | 10GHz | 마이크로 스트립 차차 단계 길이는 |
분산 요인 (과정) | 0.0013 | - | 23°C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 |
다이렉트릭 상수의 열 계수 | -110 | ppm/oC | 0°C ~ 100°C | 10GHz | IPC TM-650 2.5.5.5 |
부피 저항성 | 7.4 x 108 | 모함-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
표면 저항성 | 3.6 x 107 | 모흐 | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
전기 강도 (연속 강도) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
다이 일렉트릭 분해 | >40 | kV | D-48/50 | X/Y 방향 | IPC TM-650 2.5.6 |
열 특성 | |||||
분해 온도 (T)d) | >500 | ̊C | 2시간 @ 105°C | 5% 가량 감소 | IPC TM-650 2.3.40 |
열 확장 계수 - x | 34 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
열 확장 계수 - y | 26 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
열 확장 계수 - z | 196 | ppm/ ̊C | - | -55°C ~ 288°C | IPC TM-650 2.4.41 |
열전도성 | 0.35 | W/mK | - | z 방향 | ASTM D5470 |
델라미네이션 의 시간 | >60 | 분 | 받은 상태 | 288 ̊C | IPC TM-650 2.4.24.1 |
기계적 특성 | |||||
열 스트레스 후 구리 껍질 강도 | 2.4 (13.6) |
N/mm (lbs/in) | 10s @ 288 ̊C | 35μm 포일 | IPC TM-650 2.4.8 |
굽기 강도 (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
튼튼성 (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% RH | - | ASTM D3039/D3039-14 |
플렉스 모듈 (MD/CMD) | 930/818 (6,412/5,640) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 시험 방법 2.4.4 |
차원 안정성 (MD/CMD) | 00.03/0.07 | 밀스/인치 | 에치 + 베이크 후 | - | IPC-TM-650 2.4.39a |
물리적 특성 | |||||
연화성 | V-0 | - | - | - | UL-94 |
수분 흡수 | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
밀도 | 2.28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
특정 열 용량 | 0.813 | J/g°K | 105°C에서 2시간 | - | ASTM E2716 |
PCB 스택업:
이 PCB는 구리 층 두께 35μm의 2층 딱딱한 구조를 갖추고 있습니다. 0.508mm (20mil) 두께의 AD255C 라미네이트는 최적의 성능을위한 이상적인 기판을 제공합니다.두 번째 구리 층, 또한 35μm 두께, 내구성과 안정성을 보장하는 스택업을 완료합니다.
PCB 제작 세부 사항:
- 보드 크기: 이 안테나 PCB는 32.91mm x 40.41mm를 측정하여 다양한 애플리케이션에 대한 컴팩트하지만 강력한 솔루션을 제공합니다.
- 최소 추적/공간: 최소 추적/공간 4/4 밀리,이 PCB는 정확한 라우팅과 효율적인 공간을 사용할 수 있습니다.
- 최소 구멍 크기: AD255C는 0.25mm의 최소 구멍 크기를 지원하여 다재다능한 부품 통합을 허용합니다.
- 완제판 두께: 완제판 두께는 0.6mm이며, 콤팩트하고 가벼운 솔루션을 제공합니다.
- 완성된 Cu 무게: 이 PCB의 외부 층은 1 온스 (1.4 밀리) 구리 무게를 가지고 있으며, 견고한 전도성을 보장합니다.
- 접착 두께를 통해: 비아스는 20μm의 두께로 접착되어 신뢰성있는 신호 전송을 촉진합니다.
- 표면 완화: AD255C 안테나 PCB는 몰입 은 표면 완화와 함께 제공되며 우수한 전도성 및 부식 저항성을 보장합니다.
- 상단 실크스크린: 상단 실크스크린은 흰색으로 표시되어 명확한 표지 및 식별 기능을 제공합니다.
- 아래쪽 실크 스크린: 아래쪽 실크 스크린이 포함되어 있지 않아 설계가 단순화되고 효율성이 극대화됩니다.
- 상단 용접 마스크: 상단 용접 마스크는 녹색으로, 전기 단열을 제공하고 구리 흔적을 보호합니다.
- 바닥 용접 마스크: 바닥 용접 마스크가 적용되지 않아 쉽게 용접 및 재작업이 가능합니다.
- 100% 전기 테스트: 각 PCB는 품질과 신뢰성을 보장하기 위해 배송 전에 엄격한 100% 전기 테스트를 받는다.
PCB 재료: | 유리로 강화된 PTFE 기반 복합물 |
명칭: | AD255C |
다이렉트릭 상수: | 2.55 (10 GHz) |
분산 요인 | 0.0013 (10 GHz) |
계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
다이렉트릭 두께: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm), 125mil (3.175mm) |
PCB 크기: | ≤400mm × 500mm |
용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
PCB 통계:
이 안테나 PCB는 15 개의 구성 요소, 총 29 개의 패드, 17 개의 구멍 패드 및 12 개의 상단 SMT 패드와 함께 컴팩트한 디자인을 갖추고 있습니다. 추가로 21 개의 비아를 포함하고 2 개의 네트워크를 지원합니다.다재다능한 연결 옵션 제공.
승인 된 표준 및 사용 가능성:
AD255C 안테나 PCB는 IPC-Class-2 표준을 준수하여 업계에서 선도적인 품질과 신뢰성 지침을 준수하는 것을 보장합니다.당신의 특정 프로젝트 필요에 쉽게 접근 할 수 있도록.
전형적인 응용 프로그램:
AD255C 안테나 PCB는 다음과 같은 다양한 응용 프로그램에 완벽한 선택입니다.
- 셀룰러 인프라 기지 스테이션 안테나: 셀룰러 네트워크에서 신뢰성 있고 효율적인 통신을 보장합니다.
- 자동차 텔레매틱스 안테나 시스템: 자동차 텔레매틱스 애플리케이션에서 연결성과 성능을 향상시킵니다.
- 상업용 위성 전파 안테나: 위성 전파 시스템에서 우수한 신호 수신 및 전송을 달성합니다.
AD255C 안테나 PCB의 힘을 경험하고 RF 및 마이크로파 응용 프로그램에서 새로운 수준의 성능과 신뢰성을 누릅니다.그리고 세심한 건축이 PCB는 안테나 시스템에 혁명을 일으킬 준비가 되어 있습니다. 지금 주문하고 AD255C 안테나 PCB가 전 세계 프로젝트에서 가져올 수 있는 차이를 발견하십시오.
