| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

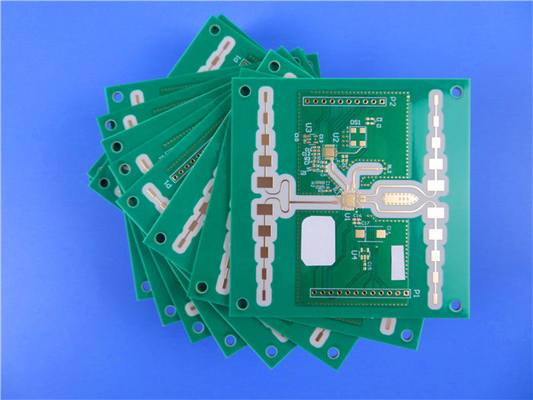

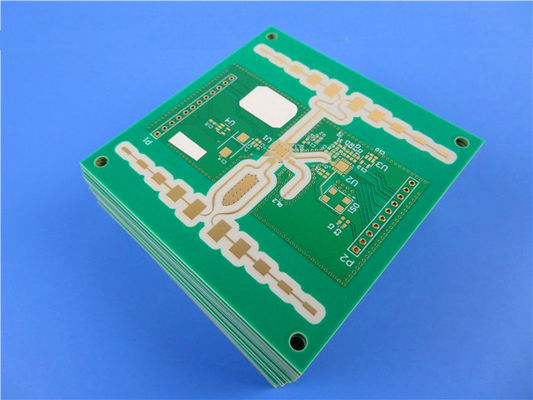

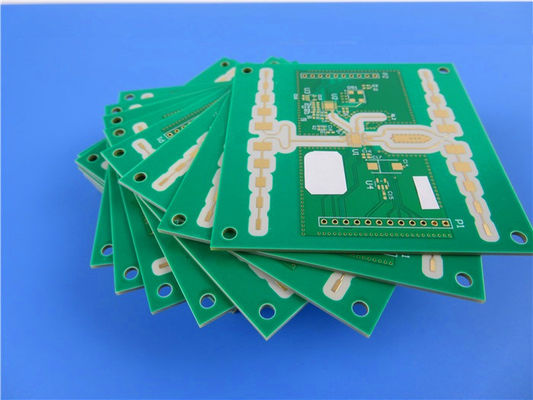

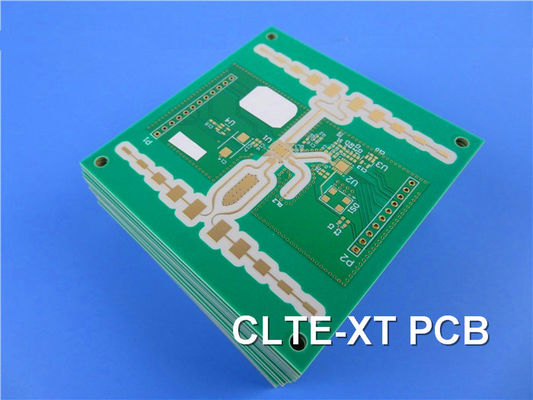

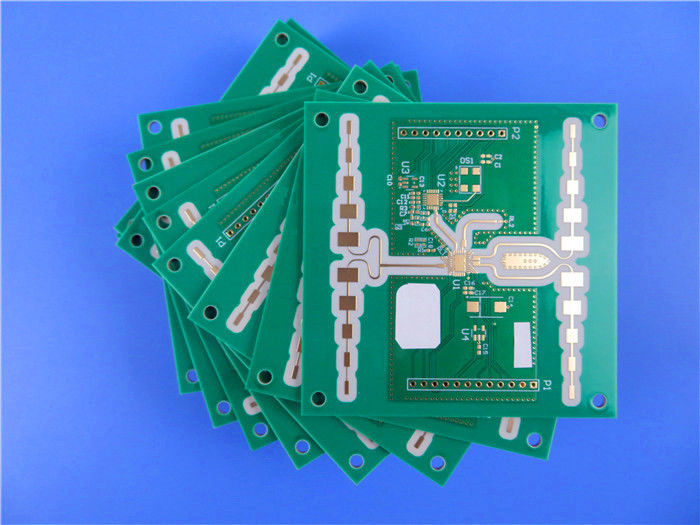

CLTE-XT에 고성능 PCB를 소개합니다.Rogers CLTE-XT 라미네이트는 미세 분산 세라믹 필러, PTFE 및 직조 유리 섬유 강화재를 결합한 복합 재료입니다.탁월한 성능을 제공하도록 설계된 CLTE-XT는 동급 제품 중 가장 낮은 삽입 손실과 가장 높은 치수 안정성을 제공합니다.이 최첨단 PCB의 놀라운 기능과 이점을 살펴보겠습니다.
특징:
유전 상수(DK) 범위: 10GHz, 23°C @ 50% RH에서 2.79~2.94
10GHz, 23°C @ 50% RH에서 손실 계수 0.0010
X축 CTE 12.7ppm/°C, Y축 CTE 13.7ppm/°C, Z축 CTE 40.8ppm/°C
분해 온도(Td) 539°C
-8ppm/°C의 유전 상수 열 계수
CLTE 제품군에서 가장 엄격한 유전 상수 허용 오차(+/- .03)
0.02%의 낮은 수분흡수율
이익:
높은 도금 스루홀 신뢰성
다양한 생산 로트에서 일관된 성능
치수 안정성을 유지하면서 회로 손실 감소
온도 변화에도 안정적인 유전 상수로 세라믹 활성 장치의 응력 감소
| 속성 | CLTE-XT | 단위 | 시험 조건 | 시험 방법 | |
| 전기적 특성 | |||||
| 유전 상수 | 2.94 | - | 23˚C @ 50%RH | 10GHz | IPC TM-650 2.5.5.5 |
| 소산 인자 | 0.0010 | - | 23˚C @ 50%RH | 10GHz | IPC TM-650 2.5.5.5 |
| 유전 상수(설계) | 2.93 | - | C-24/23/50 | 10GHz | 마이크로스트립 차동 위상 길이 |
| 유전 상수의 열 계수 | -8 | ppm/˚C | -50°C ~ 150°C | 10GHz | IPC TM-650 2.5.5.5 |
| 체적 저항률 | 4.25x10⁸ | 옴 cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 표면 저항률 | 2.49x10⁸ | 맘 | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| 전기적 강도(절연 강도) | 1000 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| 유전체 파괴 | 58 | 케이 V | D-48/50 | X/Y 방향 | IPC TM-650 2.5.6 |
| PIM(안테나 전용) | - | dBc | - | 50옴 0.060" |
43dBm 1900MHz |
| 열적 특성 | |||||
| 분해온도(Td) | 539 | 씨 | 2시간 @ 105˚C | 5% 체중 감소 | IPC TM-650 2.3.40 |
| 열팽창 계수 - x | 12.7 | ppm/˚C | - | -55˚C ~ 288˚C | IPC TM-650 2.4.41 |
| 열팽창 계수 - y | 13.7 | ppm/˚C | - | -55˚C ~ 288˚C | IPC TM-650 2.4.41 |
| 열팽창 계수 - z | 40.8 | ppm/˚C | - | -55˚C ~ 288˚C | IPC TM-650 2.4.41 |
| 열 전도성 | 0.56 | W/(mK) | - | z 방향 | ASTM D5470 |
| 박리 시간 | >60 | 분 | 받은 | 288˚C | IPC TM-650 2.4.24.1 |
| 기계적 성질 | |||||
| 열 응력 후 구리 박리 강도 | 1.7 (9) |
N/mm(파운드/인치) | 10초 @288˚C | 35μm 포일 | IPC TM-650 2.4.8 |
| 굴곡강도(MD, CMD) | 40.7, 40.0 (5.9, 5.8) |
MPa(ksi) | 25˚C 3˚C | - | ASTM D790 |
| 인장강도(MD, CMD) | 29.0, 25.5 (4.2, 3.7) |
MPa(ksi) | 23C/50RH | - | ASTM D638 |
| 굴곡 계수(MD.CMD) | 3247, 3261 (471, 473) |
MPa(ksi) | 25℃ 3℃ | - | ASTM D790 |
| 치수 안정성(MD, CMD) | -0.37, -0.67 | mm/m | 105˚C에서 4시간 | - | IPC-TM-650 2.4.39a |
| 물리적 특성 | |||||
| 가연성 | V-0 | - | - | C48/23/50 및 C168/70 | UL 94 |
| 수분 흡수 | 0.02 | % | E1/105+D24/23 | - | IPC TM-650 2.6.2.1 |
| 밀도 | 2.17 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| 비열용량 | 0.61 | J/g˚K | 105˚C에서 2시간 | - | ASTM E2716 |
| NASA 가스 배출 | 0.02 / 0.00 | % | TML/CVCM | ASTM E595 | |
PCB 스택업:
2층 견고한 PCB
Copper_layer_1 - 35μm
Rogers CLTE-XT 코어 - 0.762mm(30mil)
Copper_layer_2 - 35μm
이 고성능 PCB의 PCB 구성 세부 사항은 다음과 같습니다.
보드 크기는 42.91mm x 108.31mm이며 단일 조각의 허용 오차는 +/- 0.15mm입니다.최소 트레이스 폭과 간격은 각각 5mil 및 7mil입니다.최소 구멍 크기는 0.3mm로 다양한 부품과의 호환성을 보장합니다.
보드에는 블라인드 비아가 포함되어 있지 않아 제조 공정이 단순화됩니다.완성된 보드 두께는 0.8mm로 내구성과 공간 제약 사이의 균형을 제공합니다.외부 레이어의 구리 무게는 1oz(1.4mils에 해당)로, 우수한 전기 전도성과 열 방출을 보장합니다.
비아 도금 두께는 20μm로 보드 전체에서 안정적인 연결을 보장합니다.표면 마감은 침지 주석으로 보호 코팅을 제공하고 납땜성을 향상시킵니다.상단 실크스크린은 검은색으로 인쇄되어 있어 구성 요소 라벨과 식별이 명확합니다.하단 실크스크린은 이 PCB 디자인에 포함되지 않습니다.
이 특정 PCB에는 상단 및 하단 솔더 마스크가 적용되지 않습니다.그러나 이는 특정 요구 사항에 따라 사용자 정의될 수 있습니다.배송 전에 각 PCB에 대해 100% 전기 테스트가 수행되어 기능과 품질 표준 준수를 보장합니다.
PCB 통계 측면에서 이 PCB에는 총 21개의 구성 요소가 포함되어 있습니다.총 68개의 패드가 있으며, 41개는 스루홀 패드이고 27개는 상단 표면 실장 기술(SMT) 패드입니다.이 설계에는 하단 SMT 패드가 없습니다.PCB에는 65개의 비아가 있어 서로 다른 레이어 간의 연결을 용이하게 합니다.이 디자인은 3개의 네트를 포함하여 적절한 신호 라우팅과 무결성을 보장합니다.
이 PCB의 품질 표준은 IPC-Class-2로 업계 표준 준수와 신뢰성을 보장합니다.이 디자인에 사용된 아트웍 형식은 PCB 제조 업계에서 널리 사용되는 형식인 Gerber RS-274-X입니다.CLTE-XT 고성능 PCB는 전 세계적으로 출시되어 다양한 지역의 엔지니어와 제조업체의 접근성을 보장합니다.
| PCB 재질: | 세라믹/PTFE 마이크로파 복합재 |
| 지정: | CLTE-XT |
| 유전 상수: | 2.94 |
| 레이어 수: | 단면 PCB, 양면 PCB, 다층 PCB, 하이브리드 PCB |
| 유전체 두께: | 5.1mil(0.130mm), 9.4mil(0.239mm), 20mil(0.508mm), 25mil(0.635mm), 30mil(0.762mm), 40mil(1.016mm), 45mil(1.143mm), 59mil(1.499mm), 60mil(1.524mm) |
| 구리 무게: | 1온스(35μm), 2온스(70μm) |
| PCB 크기: | 400mm X 500mm 이하 |
| 솔더 마스크: | 녹색, 검정, 파란색, 빨간색, 노란색 등. |
| 표면 마무리: | 침수 금, HASL, 침수 은, 침수 주석, ENEPIG, 베어 구리, OSP, 순금 도금 등. |
몇 가지 일반적인 응용 분야:
첨단 운전자 지원 시스템(ADAS)
패치 안테나
위상 배열 안테나
전력 증폭기
지상 및 공중 통신 및 레이더 시스템
|
|
