2 레이어 디 클라드 870 RF PCB 5 밀리 0.2mm ENIG Soldermask 없음

2 레이어 디 클라드 870 RF PCB 5 밀리 0.2mm ENIG Soldermask 없음

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
디클래드 870
PCB 사이즈:
63.44mm x 49.5mm=1PCS, +/- 0.15mm
구리 중량:
1 온스 (1.4 밀리) 외층
표면 마감:
ENIG
레이어 총수:
2 층
PCB 두께:
0.2 밀리미터
강조하다:

ENIG 디클라드 870 RF PCB

,

2층 디클라드 870 RF PCB

,

5밀리 디클라드 870 RF PCB

제품 설명

오늘 우리는 디클라드 870 라미네이트를 기반으로 새로 선보인 PCB를 소개합니다.



디클라드 870의 소개:

로저스 디클래드 870 라미네이트는 인쇄 회로 보드 기판으로 사용하기 위해 낮은 변압수를 제공하는 PTFE 기반의 복합재로 섬유 유리 섬유로 강화되었습니다.섬유 유리로 만든 직물 층이 적고 PTFE 함량이 더 높기 때문에, DiClad 870 라미네이트는 다른 DiClad 시리즈 라미네이트와 비슷한 두께에서 낮은 변압수 상수 (Dk) 와 방출 인수를 제공합니다.디클라드 870의 섬유 유리 강화는 유사한 변압성 상의 직물 섬유 유리 강화 PTFE 기반 라미네이트보다 더 큰 차원 안정성을 제공합니다.디클라드 870 재료의 코팅 된 유리섬유 층은 같은 방향으로 정렬됩니다.



특징:

10GHz와 1MHz, 50% RH에서 2.33의 다이렉트릭 상수 (Dk)
분산 요인 0.0013 10 GHz, 0.0009 1MHz, 50% RH
수분 흡수 0.02%
CTE X축 17ppm/°C, Y축 29ppm/°C 및 Z축 217ppm/°C
구리 껍질 강도 14 파운드 / 인치
UL 94-V0 연화성
NASA 배출가스: 전체 질량 손실 0.01%, 수집 휘발성물 0.01%, 수증기 회복 0.01%



재산 디클라드 870 조건 시험 방법
전기적 특성
다이렉트릭 상수 @ 10 GHz 2.33 C23/50 IPC TM-650 2.5.5.5
다이렉트릭 상수 @ 1MHz 2.33 C23/50 IPC TM-650 2.5.5.3
분산 요인 @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
분산 요인 @ 1MHz 0.0009 C23/50 IPC TM-650 2.5.5.3
Er의 열 계수 (ppm/°C) -161 -10°C ~ +140°C IPC TM-650 2.5.5.5
조정
부피 저항성 (MΩ-cm) 1.5 x 10 9 C96/35/90 IPC TM-650 2.5.17.1
표면 저항성 (MΩ) 3.4 x 10 7 C96/35/90 IPC TM-650 2.5.17.1
활 저항 >180 D48/50 ASTM D-495
다이렉트릭 분해 (kV) >45 D48/50 ASTM D-149
기계적 특성
껍질 강도 (인치당 파운드) 14 열 스트레스 후 IPC TM-650 2.4.8
튼튼성 모듈 (kpsi) 485 (MD), 346 (CD) A, 23°C ASTM D-638
팽창 강도 (kpsi) 14.9 (MD), 11.2 (CD) A, 23°C ASTM D-882
압축 모듈 (kpsi) 327 A, 23°C ASTM D-695
플렉서럴 모듈 (kpsi) 437 A, 23°C ASTM D-790
열 특성
열 확장 계수 (ppm/°C) X 축 Y 축 Z 축 17 29 217 0°C ~ 100°C IPC TM-650 2.4.24 메틀러 3000 열기계 분석기
열전도 (W/mK) 0.257 100°C ASTM E-1225
연화성 UL UL94-V0의 요구 사항을 충족합니다. C48/23/50, E24/125 UL 94 수직 화상 IPC TM-650 2.3.10
물리적 특성
밀도 (g/cm3) 2.26 A, 23°C ASTM D-792 방법 A
물 흡수율 (%) 0.02 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
방출 총 질량 손실 (%) 수집 된 휘발성 응축 물질 (%) 수증기 재구성 (%) 가시성 응축물 (±) 00.02 0.00 0.01 NO 125°C, ≤ 10~6Torr NASA SP-R-0022A 최대 1.00% 최대 0.10%



이점:

극히 낮은 손실 타전트
탁월 한 차원 안정성
제품 성능의 동일성
전기적 특성 은 주파수 에 따라 매우 균일 하다
일관성 있는 기계적 성능
화학물질 에 탁월 한 저항성
PTFE 기반 복합재 중 가장 낮은 수분 흡수
넓은 주파수 범위에서 안정적인 Dk
낮은 Dk는 더 낮은 삽입 손실을 위해 더 넓은 라인 너비를 지원합니다.



PCB 스택업:
디클라드 870 라미네이트의 PCB 스택업은 2층의 딱딱한 디자인이다. 상단과 하단에는 35μm의 구리 층으로 구성되어 있으며, 그 사이에 0.127mm (5m) 두께의 디클라드 870 변압층이 있다.



PCB 제작 세부 사항:
보드 크기는 63.44 mm x 49.5 mm이며, 허용 범위는 ±0.15 mm입니다. 최소 흔적 / 공간 요구 사항은 4/5 밀리이며 최소 구멍 크기는 0.20 mm입니다.설계에 사용 된 맹인 비아스는 없습니다완성 된 보드의 두께는 0.2 mm이며 외부 층의 구리 무게는 1 온스 (1.4 밀리) 이다. 비아 접착 두께는 20 μm이며 표면 완화는 ENIG입니다.판에 실크 스크린이나 용접 마스크가 사용되지 않습니다..



PCB 재료: 직물 유리섬유로 강화된 PTFE 라미네이트
명칭: 디클라드 870
다이렉트릭 상수: 2.3
계층 수: 싱글 사이드 PCB, 쌍면 PCB, 다층 PCB, 하이브리드 PCB
다이렉트릭 두께: 31밀리 (0.787mm), 93밀리 (2.286mm), 125밀리 (3.175mm)
구리 무게: 1oz (35μm), 2oz (70μm)
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 빨간색, 노란색 등
표면 마감: 몰입 금, HASL, 몰입 은, 몰입 진, 벗은 구리, OSP, ENEPIG, 순수한 금 접착 등

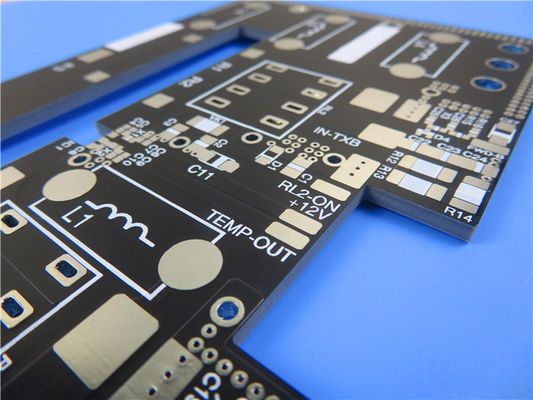

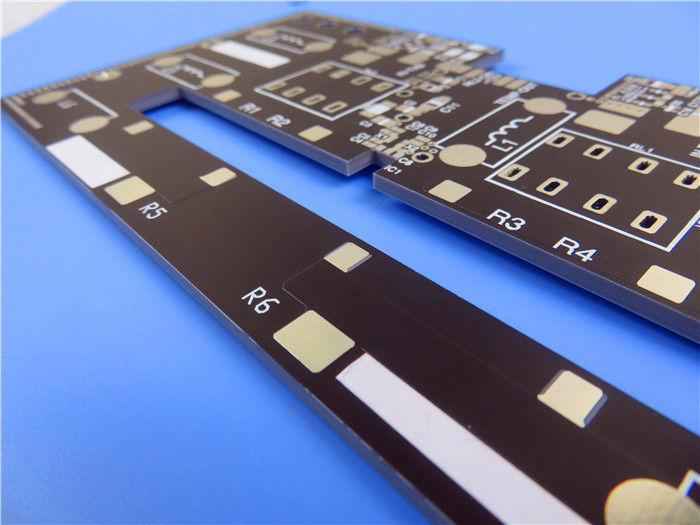

2 레이어 디 클라드 870 RF PCB 5 밀리 0.2mm ENIG Soldermask 없음 0



PCB 통계:

이 PCB는 총 4 개의 구성 요소가 있습니다. 총 8 개의 패드가 있으며, 5 개의 구멍이 있으며 3 개의 상단 SMT입니다. 또한 10 개의 비아와 1 개의 네트워크를 포함합니다.



제공된 그림:이 PCB의 그림은 Gerber RS-274-X 형식으로 제공됩니다.



인정된 표준:PCB는 IPC-Class-2 표준에 따라 제조됩니다.



사용 가능:이 PCB는 전 세계적으로 사용 가능합니다.



전형적인 응용 프로그램:
레이더 공급 네트워크
상업적 단계적 배열 네트워크
저손실 기지국 안테나
가이드 시스템
디지털 라디오 안테나
필터, 결합기, LNA

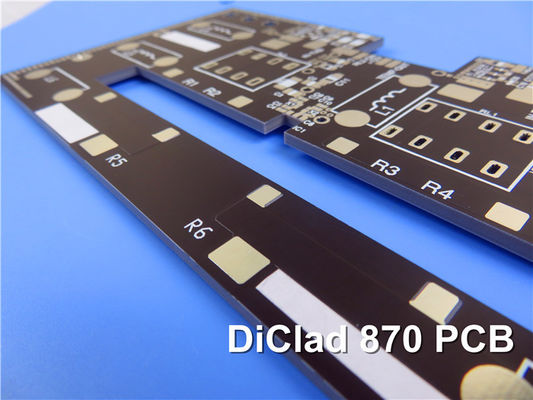

2 레이어 디 클라드 870 RF PCB 5 밀리 0.2mm ENIG Soldermask 없음 1
