| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
RT/duroid 5880 및 RO4003C 하이브리드 PCB는 두 가지 뛰어난 재료의 장점을 결합하여 비교할 수 없는 전기적 성능과 안정적인 열 관리를 제공합니다.RT/duroid 5880의 저손실 특성과 안정적인 유전 상수(Dk)가 RO4003C의 저손실 및 우수한 전기적 특성과 결합되어 이 하이브리드 PCB는 광범위한 고주파 애플리케이션에 향상된 기능과 설계 유연성을 제공합니다.
RT/duroid 5880의 주요 특징:
Dk 2.20 +/- .02: RT/duroid 5880은 넓은 주파수 범위에서 일관된 유전 상수를 유지하여 안정적인 신호 전송과 최소 신호 손실을 보장합니다.
10GHz에서 .0009의 손실 계수: RT/duroid 5880은 매우 낮은 손실 계수로 에너지 손실을 최소화하고 신호 무결성과 효율성을 최대화합니다.
낮은 흡습성: RT/duroid 5880은 낮은 흡습성을 나타내므로 안정적인 전기 성능을 유지하면서 습한 환경의 애플리케이션에 적합합니다.
등방성: RT/duroid 5880의 등방성 특성은 모든 방향에서 균일한 전기 특성을 보장하여 설계 프로세스를 단순화하고 일관된 성능을 가능하게 합니다.
| RT/duroid 5880 일반적인 값 | ||||||
| 재산 | RT/듀로이드 5880 | 방향 | 단위 | 상태 | 시험 방법 | |
| 유전상수,ε프로세스 | 2.20 2.20±0.02 사양 |
지 | 해당 없음 | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10GHz IPC-TM 2.5.5.5 |
|
| 유전상수,ε설계 | 2.2 | 지 | 해당 없음 | 8GHz ~ 40GHz | 미분 위상 길이 방법 | |
| 소산계수,tanδ | 0.0004 0.0009 |
지 | 해당 없음 | C24/23/50 C24/23/50 |
1MHz IPC-TM-650 2.5.5.3 10GHz IPC-TM 2.5.5.5 |
|
| ε의 열 계수 | -125 | 지 | ppm/℃ | -50℃150까지℃ | IPC-TM-650 2.5.5.5 | |
| 체적 저항률 | 2x107 | 지 | 옴cm | C/96/35/90 | ASTM D 257 | |
| 표면 저항률 | 3×107 | 지 | 맘 | C/96/35/90 | ASTM D 257 | |
| 비열 | 0.96(0.23) | 해당 없음 | j/g/k (칼로리/g/c) |
해당 없음 | 계획된 | |
| 인장 탄성률 | 23시에 시험℃ | 100에서 테스트℃ | 해당 없음 | MPa(kpsi) | ㅏ | ASTM D 638 |
| 1070(156) | 450(65) | 엑스 | ||||
| 860(125) | 380(55) | 와이 | ||||
| 궁극적인 스트레스 | 29(4.2) | 20(2.9) | 엑스 | |||
| 27(3.9) | 18(2.6) | 와이 | ||||
| 궁극의 스트레인 | 6 | 7.2 | 엑스 | % | ||
| 4.9 | 5.8 | 와이 | ||||
| 압축 계수 | 710(103) | 500(73) | 엑스 | MPa(kpsi) | ㅏ | ASTM D 695 |
| 710(103) | 500(73) | 와이 | ||||
| 940(136) | 670(97) | 지 | ||||
| 궁극적인 스트레스 | 27(3.9) | 22(3.2) | 엑스 | |||
| 29(5.3) | 21(3.1) | 와이 | ||||
| 52(7.5) | 43(6.3) | 지 | ||||
| 궁극의 스트레인 | 8.5 | 8.4 | 엑스 | % | ||
| 7.7 | 7.8 | 와이 | ||||
| 12.5 | 17.6 | 지 | ||||
| 수분 흡수 | 0.02 | 해당 없음 | % | 0.62"(1.6mm) D48/50 | ASTM D 570 | |
| 열 전도성 | 0.2 | 지 | W/m/k | 80℃ | ASTM C 518 | |
| 열팽창 계수 | 31 48 237 |
엑스 와이 지 |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | 해당 없음 | ℃TGA | 해당 없음 | ASTM D 3850 | |
| 밀도 | 2.2 | 해당 없음 | 그램/cm삼 | 해당 없음 | ASTM D 792 | |
| 구리 껍질 | 31.2(5.5) | 해당 없음 | 플라이(N/mm) | 1온스(35mm)EDC 포일 솔더 플로트 후 |
IPC-TM-650 2.4.8 | |
| 가연성 | V-0 | 해당 없음 | 해당 없음 | 해당 없음 | UL 94 | |
| 무연 공정 호환 | 예 | 해당 없음 | 해당 없음 | 해당 없음 | 해당 없음 | |
RO4003C의 주요 특징:
Dk 3.38 +/- 0.05: RO4003C는 제어된 유전 상수를 제공하여 고주파 애플리케이션에서 안정성과 예측 가능성을 제공합니다.
10GHz에서 0.0027의 손실 계수: RO4003C는 낮은 손실 특성을 통해 신호 감쇠를 최소화하고 효율적인 신호 전송을 보장합니다.
46ppm/°C에서 낮은 Z축 열팽창 계수(CTE): RO4003C의 낮은 CTE는 열팽창과 관련된 문제를 완화하여 다양한 온도 조건에서 안정적인 성능을 보장합니다.
| 재산 | RO4003C | 방향 | 단위 | 상태 | 시험 방법 |
| 유전상수,ε프로세스 | 3.38±0.05 | 지 | 10GHz/23℃ | IPC-TM-650 2.5.5.5 고정된 스트립라인 | |
| 유전상수,ε설계 | 3.55 | 지 | 8~40GHz | 미분 위상 길이 방법 | |
| 소산계수tan,δ | 0.0027 0.0021 |
지 | 10GHz/23℃ 2.5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| ε의 열 계수 | +40 | 지 | ppm/℃ | -50℃~150℃ | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.7x1010 | MΩ.cm | 조건 A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 4.2x109 | MΩ | 조건 A | IPC-TM-650 2.5.17.1 | |
| 전기적 강도 | 31.2(780) | 지 | Kv/mm(v/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 탄성률 | 19,650(2,850) 19,450(2,821) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 인장강도 | 139(20.2) 100(14.5) |
엑스 와이 |
MPa(ksi) | RT | ASTM D 638 |
| 굴곡강도 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.3 | 엑스,와이 | mm/m (밀/인치) |
식각+E2/150℃ 후 | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 11 14 46 |
엑스 와이 지 |
ppm/℃ | -55℃~288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | ㅏ | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| 열 전도성 | 0.71 | 월/월/옥 | 80℃ | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 시료 온도 50℃ |
ASTM D 570 | |
| 밀도 | 1.79 | 그램/cm삼 | 23℃ | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (플리) |
솔더 플로트 1 온스 후. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 가연성 | 해당 없음 | UL 94 | |||
| 무연 공정 호환 | 예 |
RT/duroid 5880 및 RO4003C 하이브리드의 이점:
향상된 전기 성능: RT/duroid 5880과 RO4003C의 고유한 특성을 결합함으로써 이 하이브리드 PCB는 전기 성능을 최적화하여 안정적인 신호 무결성, 최소 손실 및 일관된 고주파 작동을 보장합니다.
향상된 열 관리: RO4003C의 높은 열 전도성은 열을 효과적으로 분산시켜 열이 발생하기 쉬운 영역의 과열 문제를 방지합니다.RO4003C 레이어를 전략적 위치에 통합하면 열 관리 기능이 향상됩니다.
설계 유연성: 하이브리드 설계를 통해 PCB 레이아웃 및 설계의 유연성이 향상됩니다.엔지니어는 보드의 다양한 영역에서 RT/duroid 5880 또는 RO4003C를 선택적으로 사용하여 원하는 전기 및 열 특성을 달성하고 기능을 최적화하며 특정 설계 요구 사항을 충족할 수 있습니다.
비용 효율성: 엔지니어는 하이브리드 접근 방식을 활용하여 보드 전체에 단일 재료를 사용하는 것에 비해 비용 이점을 얻을 수 있습니다.성능 요구 사항을 기반으로 특정 지역에 가장 적합한 재료를 선택하면 기능을 유지하면서 비용을 최적화할 수 있습니다.
넓은 주파수 범위: RT/duroid 5880과 RO4003C의 조합은 하이브리드 PCB의 활용도를 넓은 주파수 범위로 확장하여 자동차 레이더, 상용 항공기 광대역 안테나, 마이크로스트립 및 스트립라인을 포함한 다양한 고주파 및 광대역 애플리케이션에 적합하게 만듭니다. 회로, 밀리미터파 애플리케이션 및 지점 간 디지털 라디오 안테나.
신뢰성 및 내구성: RT/duroid 5880과 RO4003C는 모두 고품질 구성과 신뢰성으로 유명합니다.하이브리드 PCB에 결합하면 보드의 전반적인 내구성과 장기적인 성능에 기여하여 까다로운 애플리케이션에서 견고성과 안정성을 보장합니다.
PCB 스택업 및 구성 세부사항:

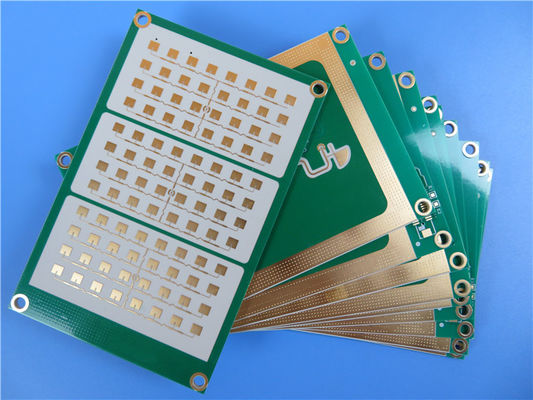

이 4레이어 견고한 PCB는 프리프레그 레이어와 함께 RT/duroid 5880 및 RO4003C 코어가 포함된 스택업을 갖추고 있습니다.보드 크기는 109mm x 71.57mm이며 마감 두께는 1.3mm입니다.PCB는 4/4mils의 최소 트레이스/공간, 0.3mm의 최소 구멍 크기, 배송 전 100% 전기 테스트를 포함하여 엄격한 제조 표준을 준수합니다.표면 마감은 Immersion Gold이며, 상단 레이어에는 흰색 실크스크린이 있습니다.
PCB 통계 및 삽화:
이 PCB에는 68개의 구성 요소, 총 117개의 패드(스루홀 72개, 상단 SMT 45개), 87개의 비아 및 5개의 네트가 포함되어 있습니다.아트워크는 Gerber RS-274-X 형식으로 제공되며 이 PCB는 IPC-Class-2 품질 표준에 따라 제조됩니다.
이 하이브리드 PCB는 전 세계적으로 사용 가능합니다.
신청:
이 하이브리드 PCB는 다음을 포함한 광범위한 응용 분야에 이상적입니다.
자동차 레이더 및 센서
상업용 항공기 광대역 안테나
마이크로스트립 및 스트립라인 회로
밀리미터파 애플리케이션
지점 간 디지털 라디오 안테나
탁월한 전기 성능, 열 관리 기능 및 설계 유연성을 갖춘 이 하이브리드 PCB는 고주파수 및 광대역 프로젝트를 위한 안정적이고 비용 효율적인 솔루션을 찾는 엔지니어에게 완벽한 선택입니다.
|
|
