| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

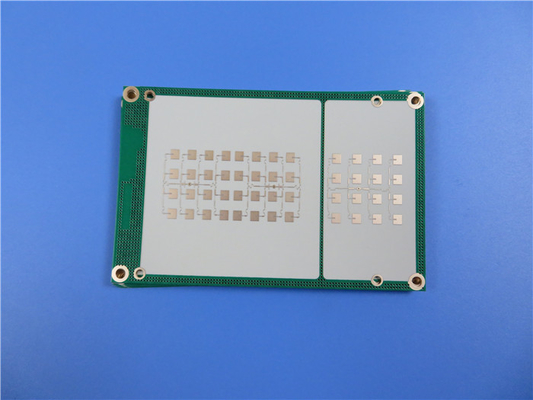

RO4003C에 기반한 PCB를 소개합니다. 이 RO4003C PCB는 PTFE/조직 유리의 전기적 성능과 에폭시/유의 제조성을 결합한 최첨단 제품입니다.독점적인 가조된 유리 강화 탄화수소/세라믹 재료를 이용이 PCB는 기존의 마이크로 웨이브 라미네이트의 비용의 일부에 예외적인 성능을 제공합니다.RO4003C 라미네이트는 광범위한 응용 분야에 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다..
주요 특징:
다이렉트릭 상수 (DK): 10GHz에서 3.38 +/- 0.05
분산 요인: 10GHz에서 0.0027, 2.5GHz에서 0.0021
다이렉트릭 상수의 열 계수: +40ppm/°C
열전도: 0.71W/m/°K
X축 CTE: 11ppm/°C, Y축 CTE: 14ppm/°C, Z축 CTE: 46ppm/°C
낮은 수분 흡수: 0.06%
| RO4003C 전형적 값 | |||||
| 재산 | RO4003C | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.55 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +40 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 4.2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 19650 ((2,850) 19450 ((2,821) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 139(20.2) 100 ((14.5) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.3 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 11 14 46 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 425 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.71 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.79 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 1.05 (6.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 연화성 | 제1호 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
이점:
다층 보드 (MLB) 건설에 이상적입니다: 구리와 유사한 RO4003C 물질의 차원 안정성은 혼합 다이 일렉트릭 다층 보드 건설에 적합합니다.
비용 효율적인 제조: 높은 성능을 유지하면서 FR-4와 같은 RO4003C PCB를 낮은 제조 비용으로 처리합니다.
성능에 민감하고 대용량 애플리케이션을 위해 설계: PCB는 성능에 민감한 애플리케이션의 요구를 충족시키기 위해 설계되어 대용량 생산을 가능하게합니다.
경쟁력 있는 가격: 은행을 깨지 않고 첨단 재료와 성능의 장점을 즐기십시오.
2층의 딱딱한 PCB 스택업과 0.3mm의 완성된 보드 두께로,이 PCB는 컴팩트하고 신뢰할 수있는 구조를 제공합니다.우수한 전도성을 보장합니다.PCB의 크기는 정확하게 28.33mm x 167.16mm (1PCS) 로 제어되며, 허용 범위는 +/- 0.15mm입니다. 최소한의 흔적 / 공간은 5/5 mils로 설정되어 복잡 한 디자인에 유연성을 제공합니다.PCB 또한 0의 최소 구멍 크기를 지원합니다.2mm, 맹인 비아스의 부재는 제조 프로세스를 단순화합니다.
품질은 최우선이며 이 PCB는 IPC 2급 표준을 준수합니다.요구된 사양을 충족하고 신뢰성을 보장하는 것을 보장합니다.제공된 그림은 Gerber RS-274-X 형식으로, 기존 디자인 워크플로우에 원활한 통합을 촉진하는 널리 인정된 산업 표준입니다.
이 RO4003C PCB의 사용 가능성은 특정 지역에만 국한되지 않으며 전 세계적으로 널리 사용 가능합니다.이 글로벌 가용성은 이 PCB가 다양한 산업과 시장에서 활용될 수 있도록 보장합니다., 고객의 다양한 요구를 충족합니다.
RO4003C PCB는 다양한 첨단 기술에서 응용됩니다. 그것은 셀룰러 기지 스테이션 안테나와 전력 증폭기, RF 식별 태그,자동차용 레이더 및 센서, 그리고 직접 방송 위성을 위한 LNB.
RO4003C PCB로 PCB 디자인을 업그레이드하고 전 세계적으로 사용 가능한 솔루션에서 성능, 비용 효율성 및 신뢰성의 완벽한 혼합을 경험하십시오.
|
|
