제품 상세 정보:
|
| 재료: | RO4350B | PCB 크기: | 53.18mm x 76.04mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 구리 무게: | 1oz (1.4 밀) 외층 | 표면 마감: | 침수은 |
| 레이어 수: | 2 층 | PCB 두께: | 30 밀리 |
| 강조하다: | 30밀리 몰입 은 회로 PCB,RO4350B PCB,몰입 은 2층 PCB |
||

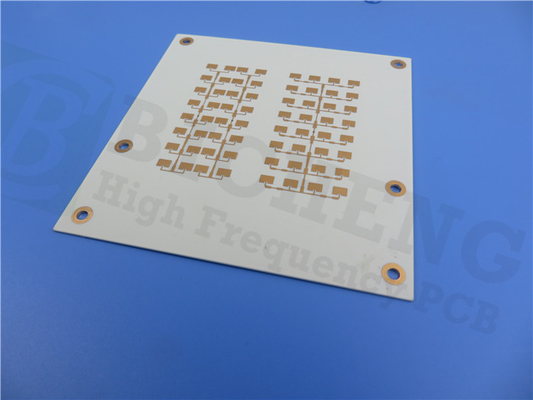

새롭게 출시된 PCB를 소개합니다. 이 PCB는 고성능 회로 설계를 위한 최첨단 솔루션인 RO4350B 소재를 특징으로 합니다. 뛰어난 전기적 특성과 비용 효율적인 제조 공정을 갖춘 이 PCB는 다양한 애플리케이션에 이상적인 선택입니다.
RO4350B 라미네이트는 독자적인 유리 섬유 강화 탄화수소/세라믹으로 구성되어 PTFE/유리 섬유 소재와 유사한 전기적 성능과 에폭시/유리 섬유 소재의 제조 이점을 제공합니다. 이 라미네이트는 표준 에폭시/유리 섬유 라미네이트와 동일한 처리 방법을 사용하면서도 유전율(Dk)을 엄격하게 제어하고 낮은 손실을 유지합니다. 기존의 마이크로파 라미네이트에 비해 RO4350B 라미네이트는 훨씬 저렴한 비용으로 제공되며 PTFE 기반 소재와 같은 특수 스루홀 처리나 취급 절차가 필요하지 않습니다. 또한 UL 94 V-0 등급을 획득하여 능동 소자 및 고출력 RF 설계에 적합합니다.
RO4350B 소재의 주요 장점 중 하나는 구리의 열팽창 계수(CTE)와 매우 유사하다는 것입니다. 이 특성은 뛰어난 치수 안정성을 제공하여 혼합 유전체 다층 기판(MLB) 구성에 탁월한 선택이 됩니다. RO4350B 라미네이트의 낮은 Z축 CTE는 심각한 열 충격 애플리케이션에서도 안정적인 도금 스루홀 품질을 보장합니다. 또한, 이 소재는 280°C(536°F) 이상의 높은 유리 전이 온도(Tg)를 가지고 있어 전체 회로 처리 온도 범위에서 팽창 특성이 안정적으로 유지됩니다.
주요 특징:
- 유전율(Dk): 10GHz/23°C에서 3.48 +/- 0.05
- 손실 계수: 10GHz/23°C에서 0.0037
- 열 전도율: 0.69 W/m/°K
- X축 CTE: 10 ppm/°C, Y축 CTE: 12 ppm/°C, Z축 CTE: 32 ppm/°C
- 높은 Tg 값: >280°C
- 낮은 수분 흡수율: 0.06%
| RO4350B 일반 값 | |||||
| 속성 | RO4350B | 방향 | 단위 | 조건 | 테스트 방법 |
| 유전율, εr (Process) | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Clamped Stripline | |
| 유전율, εr (Design) | 3.66 | Z | 8 ~ 40 GHz | Differential Phase Length Method | |
| 손실 계수, tanδ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 유전율의 열 계수 | +50 | Z | ppm/°C | -50°C ~ 150°C | IPC-TM-650 2.5.5.5 |
| 체적 저항률 | 1.2 x 10¹⁰10 | MΩ·cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항률 | 5.7 x10⁹9 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 내전압 | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm(0.020") | IPC-TM-650 2.5.6.2 |
| 인장 계수 | 16,767(2,432) 14,153(2,053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 인장 강도 | 203(29.5) 130(18.9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| 굽힘 강도 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 치수 안정성 | <0.5 | X,Y | mm/m (mil/inch) |
에칭 후 + 150°C | IPC-TM-650 2.4.39A |
| 열팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C ~ 288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열 전도율 | 0.69 | W/M/°K | 80°C | ASTM C518 | |
| 수분 흡수율 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm³3 | 23°C | ASTM D 792 | |
| 구리 박리 강도 | 0.88 (5.0) |
N/mm (pli) |
솔더 플로트 후 1 oz. EDC 포일 |
IPC-TM-650 2.4.8 | |
| 난연성 | (3)V-0 | UL 94 | |||
| 무연 공정 호환 | 예 | ||||
이 PCB는 성능과 신뢰성을 위해 최적화되어 다양한 애플리케이션에 탁월한 선택이 됩니다. 스택업은 세 개의 레이어로 구성됩니다: 구리 레이어 1, Rogers RO4350B 코어, 구리 레이어 2. 구리 레이어 1은 35μm의 두께로 효율적인 신호 전송을 위한 견고하고 튼튼한 도체를 제공합니다. 당사 PCB의 핵심에는 0.762mm(30mil) 두께의 Rogers RO4350B 소재가 있습니다. 스택업을 완성하는 구리 레이어 2는 20μm의 두께를 가집니다. 이 레이어는 하단 도체 역할을 하며 추가적인 라우팅 옵션을 제공하고 신호 무결성 및 전자기 호환성을 향상시키기 위한 견고한 접지면을 제공합니다.
PCB 구성 세부 정보:
- 보드 치수: 53.18mm x 76.04mm (1PCS), +/- 0.15mm
- 최소 트레이스/간격: 4/4 mils
- 최소 홀 크기: 0.35mm
- 블라인드 비아 없음
- 완성된 보드 두께: 0.8mm
- 완성된 구리 중량: 1oz (1.4 mils) 외부 레이어
- 비아 도금 두께: 20 μm
- 표면 처리: 침지 은
- 상단 실크스크린: 없음
- 하단 실크스크린: 없음
- 상단 솔더 마스크: 없음
- 하단 솔더 마스크: 없음
- 출하 전 100% 전기 테스트 수행
PCB 통계:
- 부품 수: 12
- 총 패드 수: 65
- 스루홀 패드 수: 33
- 상단 SMT 패드 수: 32
- 하단 SMT 패드 수: 0
- 비아 수: 31
- 네트 수: 3
제공된 아트워크: Gerber RS-274-X
품질 표준: IPC-Class-2
가용성: 이 PCB는 전 세계 배송이 가능하여 이 고품질 솔루션에 쉽게 접근할 수 있습니다.
일반적인 애플리케이션:
- 셀룰러 기지국 안테나 및 전력 증폭기
- RF 식별 태그
- 자동차 레이더 및 센서
- 위성 직접 방송용 LNB
뛰어난 전기적 특성, 비용 효율성 및 다양한 애플리케이션과의 호환성을 갖춘 당사의 RO4350B PCB는 고성능 회로 설계에 신뢰할 수 있는 선택입니다. 이 고급 소재의 이점을 경험하고 전자 프로젝트를 한 단계 더 발전시키십시오.
