제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | RO4533 | PCB 사이즈: | 850.89mm x 161.45mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침수 실버 |
| 레이어 총수: | 2 층 | PCB 두께: | 30 밀리 |
| 하이 라이트: | 두배는 PCB를 측면을 댔습니다,고성능 회로 PCB,이머젼 실버 PCB |
||

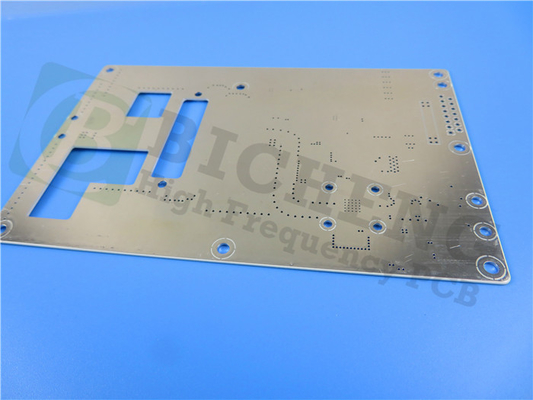

RO4533 소재로 새로 선보인 PCB를 소개합니다. 모바일 인프라 마이크로 스트립 안테나 애플리케이션을 위해 특별히 설계된 첨단 솔루션입니다.유리로 강화된 탄화수소 기반 라미네이트는 뛰어난 성능을 제공합니다., 제어 된 다이 일렉트릭 상수, 낮은 손실, 우수한 수동적 인터모듈 반응.
RO4533 라미네이트는 전통적인 FR-4 및 고온 납 없는 용접 처리와 완전히 호환됩니다.전통적인 PTFE 기반 라미네이트에 필요한 특수 처리에 대한 필요성을 제거하는 사항이것은 PTFE 안테나 기술에 대한 비용 효율적인 대안으로 만들면서 설계자가 가격과 성능을 최적화 할 수 있습니다.RO4533 라미네이트는 할로겐이 없는 옵션으로 제공됩니다., 엄격한 환경 표준을 충족합니다.
RO4533 다이렉트릭 재료의 樹脂 시스템은 안테나 성능을 최적화하기 위해 신중하게 설계되었습니다.X 방향 과 Y 방향 의 열 팽창 계수 (CTE) 는 구리 와 거의 일치 한다, 인쇄 회로 보드 안테나에서 스트레스를 줄입니다. 이 라미네이트는 280 ° C (536 ° F) 이상 높은 유리 전환 온도 (Tg) 를 가지고 있습니다.낮은 z축 CTE와 우수한 접착 된 구멍 신뢰성.
주요 특징:
다이렉트릭 상수 (Dk): 10GHz에서 3.3
분산 요인: 10GHz에서 0.0025
X축 CTE: 13ppm/°C, Y축 CTE: 11ppm/°C, Z축 CTE: 37ppm/°C
Tg > 280°C
낮은 수분 흡수: 0.02%
열전도: 0.6 W/mk
| 재산 | RO4533 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, er 프로세스 | 3.3 ± 0.08 | Z | - | 10 GHz/23°C 2.5 GHz | IPC-TM-6502.5.5.5 |
| 분산 요인 | 0.002 | Z | - | 2.5 GHz/23°C | IPC-TM-650, 25.5.5 |
| 0.0025 | 10 GHz/23°C | ||||
| PIM (유형적) | -157 | - | dBc | 반사된 43dBm 스캔 톤 | Summitek 1900b PIM 분석기 |
| 다이 일렉트릭 강도 | >500 | Z | V/mil | 0.51mm | IPC-TM-650, 25.6.2 |
| 차원 안정성 | <0.2 | X,Y | mm/m (밀리/인치) | 에치 후 | IPC-TM-650, 24.39A |
| 열 팽창 계수 | 13 | X | ppm/°C | -55~288°C | IPC-TM-650, 24.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| 열전도성 | 0.6 | - | W/(m.K) | 80°C | ASTM C518 |
| 수분 흡수 | 0.02 | - | % | D48/50 | IPC-TM-650, 26.2.1 ASTM D570 |
| Tg | >280 | - | °C TMA | A | IPC-TM-650, 24.24.3 |
| 밀도 | 1.8 | - | gm/cm3 | - | ASTM D792 |
| 구리 껍질 강도 | 6.9 (1.2) | - | 파운드/인 (N/mm) | 1온스 EDC 용접 후 플라트 | IPC-TM-650, 24.8 |
| 발화성 | 비 FR | - | - | - | UL 94 |
| 납 없는 공정 호환성 | 네 | - | - | - | - |
이점:
낮은 손실, 낮은 Dk 및 낮은 수동적 인터모들레이션 (PIM) 반응
표준 PCB 제조 공정과 호환되는 열성 樹脂 시스템
우수한 차원 안정성, 더 큰 패널 크기에 더 큰 양을 가능하게
취급 중에 기계적 형태를 유지하기 위한 균일한 기계적 특성
높은 열전도성 향상된 전력 처리
PCB 스택업은 구리 계층 1, 로저스 RO4533 코어 및 구리 계층 2로 구성되어 있습니다. 구리 계층 1은 35μm의 두께를 가지고 있으며 효율적인 신호 전송과 견고한 전도성을 보장합니다.이 PCB의 핵심은 로저스 RO4533 재료로 구성되어 있습니다이 첨단 재료는 뛰어난 성능, 제어 된 변압성 상수 및 낮은 손실을 제공하며 광범위한 응용 분야에 이상적입니다.스택업을 완료하는 구리층 2, 또한 35μm의 두께로, 신호 무결성과 전자기 호환성을 향상시키기 위해 추가 로팅 옵션과 단단한 지상 평면을 제공합니다.
PCB 구성 세부 사항으로 넘어가면, 보드 크기는 85.89 mm x 161.45 mm (1 PCS) 이며 다양한 응용 프로그램에 대한 컴팩트하고 다재다능한 형태 요소를 제공합니다.최소한의 흔적/공간은 4/6 밀리입니다., PCB 부동산의 정확한 라우팅과 효율적인 사용을 보장합니다. 최소 구멍 크기는 0.3 mm이며, 다양한 구성 요소와 커넥터를 수용 할 수 있습니다.보드에는 블라인드 비아스가 없습니다., 제조 프로세스를 단순화합니다.
완성 된 보드의 두께는 0.8 mm 이며, 내구성 및 공간 제약 사이의 균형을 이루고 있습니다.충분한 전도성과 구조적 지원을 제공비아 플래팅 두께는 20μm이며 PCB 전체에 신뢰할 수있는 전기 연결을 보장합니다.
표면 가공용으로 이 PCB는 몰입 은을 사용 합니다. 이 은은 우수한 용접성과 부품 장착을 위한 평평한 표면을 제공합니다.명확한 표기 및 부품 식별아래쪽 실크 스크린은 이 구성에서 존재하지 않습니다. 상단 용접 마스크는 녹색으로, 용접 브리딩에 대한 보호를 제공하며 적절한 용접 관절 형성을 보장합니다.아래 용접 마스크는이 경우에 적용되지 않습니다.
품질과 신뢰성을 보장하기 위해 각 PCB는 배송 전에 100% 전기 테스트를 거쳐 모든 연결과 회로가 필요한 사양을 충족하는지 보장합니다.
PCB 통계에 따르면, 이 보드는 57개의 부품으로 구성되어 있으며 총 137개의 패드를 가지고 있습니다. 이 패드들 중 92개의 패드는 구멍을 통과하는 패드이며 45개의 패드는 상위 표면 장착 기술 (SMT) 입니다.아래쪽 표면 장착 패드는이 구성에 존재하지 않습니다PCB에는 102개의 비아가 있으며, 서로 다른 계층과 구성 요소들 사이의 상호 연결을 용이하게 합니다.
| PCB 재료: | 세라믹으로 채워진, 유리로 강화된 탄화수소 |
| 명칭: | RO4533 |
| 다이렉트릭 상수: | 3.3 |
| 분산 요인 | 00.0025 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
제공된 그림:게르버 RS-274-X
품질 표준:IPC-클래스-2
사용 가능:이 PCB는 전 세계 배송에 사용할 수 있습니다. 이 고품질 솔루션에 쉽게 접근 할 수 있도록.
전형적인 응용 프로그램:
셀룰러 인프라 기지 스테이션 안테나
WiMAX 안테나 네트워크
이 RO4533 PCB의 탁월한 성능과 신뢰성을 경험하세요. 모바일 인프라 마이크로 스트립 안테나의 까다로운 요구 사항을 충족하도록 설계되었습니다.이 첨단 재료로 안테나 디자인을 향상시키고 무선 통신 시스템에 새로운 가능성을 열어라.
