| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저스의 고성능 라미네이트인 RO4835를 탑재한 PCB를 소개합니다RO4835는 다른 탄화수소 물질에 비해 높은 온도에서의 안정성 및 산화 저항성을 향상시킵니다.이 저손실 라미네이트는 뛰어난 전기 성능을 제공하여 성능에 민감하고 대용량 애플리케이션에 이상적입니다.
주요 특징:
- RoHS 준수 및 IPC-4103 준수 안전 및 신뢰성
- 제어된 임피던스 송전선에서 3.48 +/- 0.05의 다이 일렉트릭 상수 (Dk)
- 10 GHz에서 0.0037의 분산 요인, 낮은 삽입 손실을 보장
- 유리 전환 온도 (Tg) >280 °C TMA 고온 작동
- 열 확장 계수는 X축에서 10 ppm/°C, Y축에서 12 ppm/°C, Z축에서 31 ppm/°C로 온도 변동에서 안정적인 성능을 얻습니다.
이점:
- 안정적이고 오래 지속되는 성능을 보장하는 산화 저항성 향상
- 비용 효율적인 솔루션을 제공하는 대용량 애플리케이션을 위해 설계
- 낮은 손실 특성으로 인해 더 높은 작동 빈도와 함께 적용 할 수 있으며 자동차 응용 분야에 적합합니다.
- 제어된 임피던스 전송 라인의 좁은 다이 일렉트릭 상수 허용
- 납 없는 프로세스 호환성, 방광 또는 델라미네이션 문제를 방지
- 낮은 Z축 확장은 구멍을 통해 신뢰할 수 있는 장면을 보장
- 낮은 평면 내 팽창 계수는 회로 처리 온도에서 안정성을 유지
| 재산 | RO4835 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | - | 8~40 GHz | 차분 단계 길이의 방법 |
| 분산 요인,δ | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 ε | +50 | Z | ppm/°C | -100°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 30.2 ((755) | Z | Kv/mm ((v/mil) | IPC-TM-650 2.5.6.2 | |
| 튼튼성 모듈 | 7780 ((1128) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 136(19.7) | Y | MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리/인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 31 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.05 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) | N/mm (pli) | 용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 연화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |

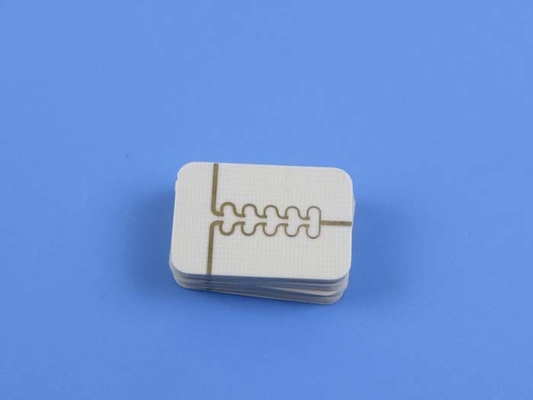

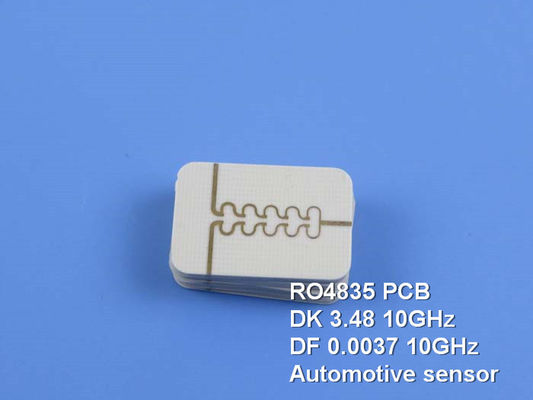

이 PCB 스택업은 완성 된 구리 두께 35μm의 2층 딱딱한 구성을 갖추고 있습니다. RO4835 다이 일렉트릭 층은 두께 10 mil (0.254 mm),우수한 전기 성능을 제공합니다.건설 세부 사항은 컴팩트하고 다재다능한 응용을 위해 55.46 mm x 41.5 mm의 보드 크기를 포함합니다. 최소 추적 / 공간은 5/5 mils로 설정되어 정확한 라우팅을 허용합니다.최소 구멍 크기는 0입니다.4mm, 다양한 부품과 커넥터를 수용합니다.
이 PCB에는 맹인 또는 묻힌 비아스가 포함되어 있지 않아 제조 프로세스가 단순화됩니다. 완성 된 보드의 두께는 0.3mm이며, 내구성과 공간 제약 사이의 균형을 이루고 있습니다.완성 된 구리 무게는 1 온스 (1.4 밀리) 모든 층에서 충분한 전도성을 보장합니다. 접착 두께는 1 밀리입니다. 신뢰할 수있는 전기 연결을 제공합니다. 표면 마감은 몰입 금입니다.우수한 용접성 및 부품 장착을위한 평평한 표면을 제공합니다..
표기 및 식별을 위해, 상단 실크스크린은 흰색으로 되어 있으며, 명확한 라벨링을 제공합니다. 아래쪽 실크스크린은이 구성에 존재하지 않으며, 디자인을 원활하게 유지합니다.상단 용접 마스크는 파란색입니다., 용매 브리딩에 대한 보호를 제공합니다. 바닥 용매 마스크는 적용되지 않습니다.
각 PCB는 품질과 신뢰성을 보장하기 위해 100% 전기 테스트를 받았습니다. PCB 통계는 27 개의 구성 요소를 포함하고 총 56 개의 패드를 나타냅니다.34개는 구멍이 있는 패드입니다., 21은 상위 표면 장착 기술 (SMT) 패드입니다. 아래쪽 SMT 패드는이 구성에 존재하지 않습니다. PCB는 다른 계층과 구성 요소 간의 상호 연결을 위해 41 개의 비아를 갖추고 있습니다..보드에는 신호 전송을 위한 상호 연결된 경로를 나타내는 2개의 네트워크가 있습니다.
| PCB 재료: | 탄화수소 세라믹 라미네이트 |
| 명칭: | RO4835 |
| 다이렉트릭 상수: | 3.48 (10 GHz) |
| 분산 요인 | 0.0037 (10 GHz) |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 (ED 구리) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| 다이렉트릭 두께 (로프로 구리) | 4밀리 (0.102mm), 7.3밀리 (0.186mm), 10.7밀리 (0.272mm), 20.7밀리 (0.526mm), 30.7밀리 (0.780mm), 60.7밀리 (1.542mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금 접착 등 |
생산을 위해 공급되는 아트워크는 Gerber RS-274-X입니다. 산업에서 널리 받아들여지는 형식입니다. PCB는 IPC-Class-2 표준에 적합하며 고품질의 제조 및 조립을 보장합니다.
우리의 PCB는 전 세계 배송에 사용할 수 있습니다. 이 고성능 솔루션에 쉽게 접근 할 수 있습니다.
이 PCB의 전형적인 응용 분야는 자동차 레이더와 센서, 포인트-투-포인트 마이크로 웨브 시스템, 전력 증폭기, 단계 배열 레이더 및 RF 구성 요소입니다.
|
|
