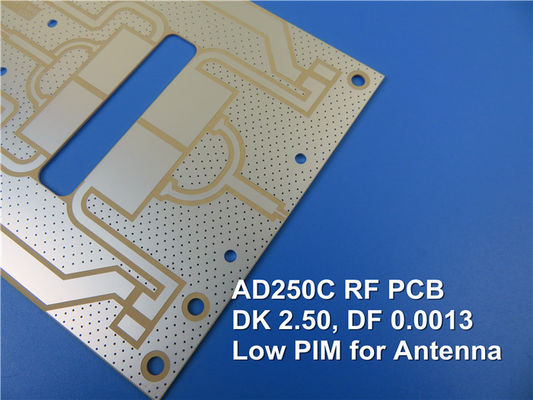

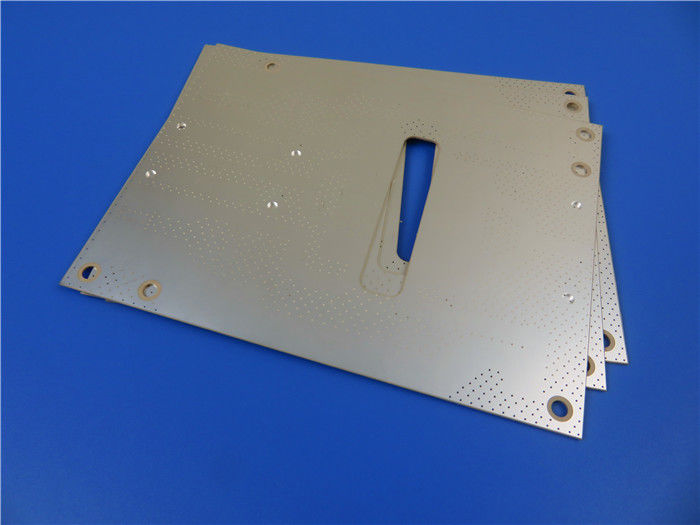

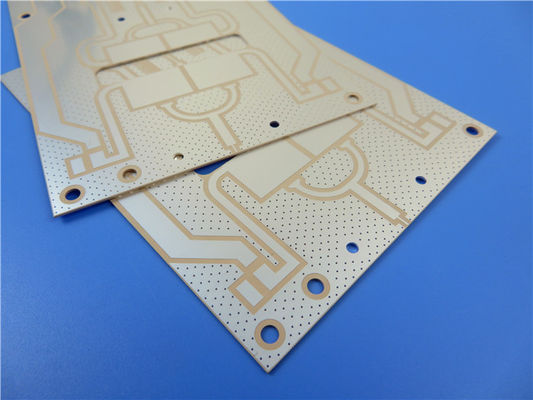

30밀리 AD250C 쌍면 PCB 몰입 금화

모크:	1pcs
가격:	USD9.99-99.99/PCS
표준 포장:	진공 bags+Cartons
배달 기간:	8~9 일
지불 방법:	T/T
공급 능력:	5000PCS / 월

세부 정보 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

Bicheng

인증

UL, ISO9001, IATF16949

소재:

AD250C

PCB 사이즈:

196mm x 162mm = 1개, +/- 0.15mm

구리 중량:

1 온스 (1.4 밀리) 외층

표면 마감:

침지 금

레이어 총수:

2 층

PCB 두께:

30mil

강조하다:

2면 PCB 몰입 금화

AD250C PCB 침수 금 접착

30밀리 PCB 몰입 금화

제품 설명

새로 선보인 PCB를 소개합니다. AD250C 상업용 마이크로 웨이브 및 RF PCB는 혁신적인 로저스 AD250C 라미네이트 재료로 만들어진 최첨단 인쇄 회로 보드 (PCB) 입니다.전기 통신 인프라를 위해 특별히 설계된이 PCB는 뛰어난 성능과 비용 효율성을 제공하며 다양한 응용 분야에 이상적인 선택입니다.

주요 특징:
1로저스 AD250C 엮은 유리 강화 PTFE 안테나 등급 라미네이트: PCB는 내구성과 신뢰성을 보장하는 고품질 재료를 사용하여 구성됩니다.

2제어 된 다이 일렉트릭 상수: 2.5의 다이 일렉트릭 상수와 10 GHz/23 °C의 긴 관용으로 AD250C PCB는 일관성 있고 예측 가능한 회로 성능을 제공합니다.

3저손실 탕젠트: PCB는 10 GHz에서 <0.002의 저손실 탕젠트를 자랑하며 일반적인 무선 주파수 대역에서 우수한 회로 성능을 제공합니다.

4높은 온도 저항: 분해 온도 (Td) 는 500 °C를 초과하여 AD250C PCB는 극심한 열 조건에서도 무결성을 유지합니다.

5수분 흡수: PCB는 0.04%의 비율로 최소한의 수분 흡수를 나타내며 장기적인 신뢰성과 안정성을 보장합니다.

6우수한 차원 안정성: AD250C PCB는 예외적인 차원 안정성을 제공하여 반복 가능한 회로 성능과 향상된 제조 생산량을 제공합니다.

7매우 낮은 PIM: 30m, 1900MHz에서 인상적인 PIM 등급 -159 dBc와 함께이 PCB는 뛰어난 안테나 성능을 제공하며 PIM 관련 문제와 관련된 출력 손실을 최소화합니다.

전기적 특성	AD250C	단위	시험 조건		시험 방법
PIM (30mil/60mil)	-159/-163	dBc	1900MHz에서 반사된 43dBm 스파이드 톤, S1/S1		로저스 내부 50오엄
다이렉트릭 상수 (과정)	2.52	-	23°C @ 50% RH	10GHz	IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3)
다이렉트릭 상수 (디자인)	2.50	-	C-24/23/50	10GHz	마이크로 스트립 차차 단계 길이는
분산 요인 (과정)	0.0013	-	23°C @ 50% RH	10GHz	IPC TM-650 2.5.5.5
다이렉트릭 상수의 열 계수	-117	ppm/oC	0°C ~ 100°C	10GHz	IPC TM-650 2.5.5.5
부피 저항성	4.8 x 10⁸	모함-cm	C-96/35/90	-	IPC TM-650 2.5.17.1
표면 저항성	4.1 x 10⁷	모흐	C-96/35/90	-	IPC TM-650 2.5.17.1
전기 강도 (연속 강도)	979	V/mil	-	-	IPC TM-650 2.5.6.2
다이 일렉트릭 분해	>40	kV	D-48/50	X/Y 방향	IPC TM-650 2.5.6
열 특성
분해 온도 (T)d)	>500	̊C	2시간 @ 105°C	5% 가량 감소	IPC TM-650 2.3.40
열 확장 계수 - x	47	ppm/ ̊C	-	-55°C ~ 288°C	IPC TM-650 2.4.41
열 확장 계수 - y	29	ppm/ ̊C	-	-55°C ~ 288°C	IPC TM-650 2.4.41
열 확장 계수 - z	196	ppm/ ̊C	-	-55°C ~ 288°C	IPC TM-650 2.4.41
열전도성	0.33	W/mK	-	z 방향	ASTM D5470
델라미네이션 의 시간	>60	분	받은 상태	288 ̊C	IPC TM-650 2.4.24.1
기계적 특성
열 스트레스 후 구리 껍질 강도	2.6 (14.8)	N/mm (lbs/in)	10s @ 288 ̊C	35μm 포일	IPC TM-650 2.4.8
굽기 강도 (MD/CMD)	8.8/6.4 (60.7/44.1)	MPa (ksi)	25°C ± 3°C	-	ASTM D790
튼튼성 (MD/CMD)	6.0/5.6 (41.4/38.6)	MPa (ksi)	23°C/50% RH	-	ASTM D3039/D3039-14
플렉스 모듈 (MD/CMD)	885/778 (6,102/5,364)	MPa (ksi)	25°C ± 3°C	-	IPC-TM-650 시험 방법 2.4.4
차원 안정성 (MD/CMD)	00.02/0.06	밀스/인치	에치 + 베이크 후	-	IPC-TM-650 2.4.39a
물리적 특성
발화성	V-0	-	-	-	UL-94
수분 흡수	0.04	%	E1/105 +D48/50	-	IPC TM-650 2.6.2.1
밀도	2.28	g/cm³	C-24/23/50	-	ASTM D792
특정 열 용량	0.813	J/g°K	105°C에서 2시간	-	ASTM E2716

이점:
1. 우수한 안테나 효율: AD250C PCB는 안테나 응용 프로그램에서 최적의 성능을 보장하는 더 높은 안테나 효율을 가능하게합니다.

2반복 가능한 회로 성능: 제어 된 변압성 상수 및 세라믹 구성 덕분에이 PCB는 다양한 온도 조건에서도 반복 가능한 회로 성능을 제공합니다.

3향상 된 Dk 안정성: PCB의 세라믹 구성 요소는 온도 변화 중 더 높은 수준의 변압성 상수 (Dk) 안정성에 기여하여 일관성있는 작동을 보장합니다.

PCB 스택업 및 건설:
이 PCB는 양쪽에 구리 층이 있는 2층 딱딱한 PCB입니다. 상단과 하단에는 35μm 구리 층이 있으며 0.762mm (30 mil) AD250C 라미네이트를 샌드위치합니다.완성된 보드의 두께는 0.8mm, 그리고 외부 계층은 1oz (1.4 mils) 구리 무게를 가지고 있습니다. 비아스는 20 μm 접착 두께를 가지고 있습니다. 표면 완성도는 Immersion Gold,우수한 전도성 및 부식 저항성을 제공합니다.특히 PCB는 위쪽이나 아래쪽 모두에 실크 스크린이 없습니다.

PCB 재료:	PTFE 기반의 직물 유리섬유/세라믹 필링 복합물
명칭:	AD250C
다이렉트릭 상수:	2.50 (10 GHz)
분산 요인	0.0013 (10 GHz)
계층 수:	이면 PCB, 다층 PCB, 하이브리드 PCB
구리 무게:	1oz (35μm), 2oz (70μm)
다이렉트릭 두께	20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm)
PCB 크기:	≤400mm × 500mm
용접 마스크:	녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감:	침수 금 (ENIG), HASL, 침수 은, 침수 진, OSP, ENEPIG, Bare Copper, Pure Gold Plated 등.

PCB 사양:
- 보드 크기: 196mm x 162mm
- 최소 추적/공간: 5/5 밀리
- 최소 구멍 크기: 0.3mm
- 눈 먼 길이 없네
- 100% 전기 테스트: 각 PCB는 품질과 신뢰성을 보장하기 위해 운송 전에 포괄적인 전기 테스트를 받는다.

PCB 통계:
- 구성요소: 81
- 총 패드: 228
- 구멍 패드: 97
- 최고 SMT 패드: 131
- 아래쪽 SMT 패드: 0
- 비아스 132
- 넷: 4

승인 된 표준 및 사용 가능성:
이 PCB는 IPC-Class-2 표준을 준수하여 고품질의 제조 및 성능을 보장합니다.다양한 지역의 고객들에게 쉽게 접근 할 수 있도록.

전형적인 응용 프로그램:
AD250C PCB는 다음과 같은 다양한 용도에 적합합니다.
- 셀룰러 인프라 기지 스테이션 안테나
- 자동차 텔레매틱스 안테나 시스템
- 상업용 위성 라디오 안테나

30밀리 AD250C 쌍면 PCB 몰입 금화 0

AD250C 상업용 마이크로파와 RF PCB의 뛰어난 성능과 신뢰성을 경험하세요.이 PCB는 무선 통신 인프라를 비교할 수 없는 효율성과 안정성을 제공합니다..
