| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
디클라드 527 PCB를 소개합니다. 로저스 디클라드 527 라미네이트를 사용하는 신제품입니다. 이 라미네이트는 유리섬유로 강화된 직물입니다.인쇄 회로 보드 기판으로 사용하기 위해 특별히 설계된 PTFE 기반 복합재료디클라드 527은 PTFE 함유량에 유리섬유 강화의 비율이 높으며, 다양한 기능이 향상됩니다.
특징:
다이렉트릭 상수 (Dk) 범위: 10GHz와 1MHz에서 2.4~2.6, 50% RH
분산 요인: 10 GHz에서 0.0017, 1 MHz에서 0.0010, 50% RH
TcDK (온도 계수 Dk): -153 ppm/°C, 10 GHz에서 -10°C에서 140°C까지 작동
낮은 수분 흡수: 0.03%
열 확장 계수 (CTE): X축 - 14ppm/°C, Y축 - 21ppm/°C, Z축 - 173ppm/°C
이점:
극히 낮은 손실 타전트
탁월 한 차원 안정성
일관성 있는 제품 성능
주파수 전반에 걸쳐 균일한 전기 특성
신뢰성 있는 기계적 성능
화학물질 에 탁월 한 저항성
넓은 주파수 범위에서 안정적인 Dk
높은 주파수에서 낮은 회로 손실
높은 습도 환경에서의 최소 성능 변동
| 속성 | 디클라드 527 | 단위 | 시험 조건 | 시험 방법 | ||
| 전기적 특성 | ||||||
| 다이 일렉트릭 상수 | 2.40-2.60 | - | 23 ̊C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 | |
| 다이 일렉트릭 상수 | 2.40-2.60 | - | 23 ̊C @ 50% RH | 1MHz | IPC TM-650 2.5.5.3 | |
| 소멸 요인 | 0.0017 | 23 ̊C @ 50% RH | 10GHz | IPC TM-650 2.5.5.5 | ||
| 소멸 요인 | 0.0010 | 23 ̊C @ 50% RH | 1MHz | IPC TM-650 2.5.5.3 | ||
| 다이렉트릭의 열 계수 일정한 |
-153 | ppm/ ̊C | -10 ~ 140 ̊C | 10GHz | IPC TM-650 2.5.5.5 | |
| 부피 저항성 | 1.2 x 109 | MΩ-cm | C96/35/90 | - | IPC TM-650 2.5.17.1 | |
| 표면 저항성 | 4.5 x 107 | MΩ | C96/35/90 | - | IPC TM-650 2.5.17.1 | |
| 다이 일렉트릭 분해 | >45 | kV | D48/50 | - | ASTM D-149 | |
| 활 저항 |
>180 | - | - | ASTM D-495 | ||
| 열 특성 | ||||||
| 열 확장 계수 - x | 14 | ppm/ ̊C | - | 50°C ~ 150°C | IPC TM-650 2.4.41 | |
| 열 확장 계수 - y | 21 | ppm/ ̊C | - | 50°C ~ 150°C | IPC TM-650 2.4.41 | |
| 열 확장 계수 - z | 173 | ppm/ ̊C | - | 50°C ~ 150°C | IPC TM-650 2.4.24 | |
| 열전도성 | 0.26 | W/(m.K) | ASTM E1461 | |||
| 기계적 특성 | ||||||
| 구리 껍질 강도 | 14 | 파운드/인 | 10s @ 288 ̊C | 35μm 포일 | IPC TM-650 2.4.8 | |
| 유니 즈 모듈 | 517, 706 | kpsi | 23 ̊C @ 50% RH | - | ASTM D-638 | |
| 튼튼성 (MD, CMD) | 19.0, 15.0 | kpsi | 23 ̊C @ 50% RH | - | ASTM D-882 | |
| 압축 모듈 | 359 | kpsi | 23 ̊C @ 50% RH | - | ASTM D-695 | |
| 플렉스 모듈 |
537 | kpsi | 23 ̊C @ 50% RH | ASTM D-3039 | ||
| 물리적 특성 | ||||||
| 발화성 | V-0 | C48/23/50 & C168/70 |
UL 94 | |||
| 수분 흡수 | 0.03 | % | E1/105+D24/23 | IPC TM-650 2.6.2.2 | ||
| 밀도 | 231 | g/cm3 | C24/23/50 | 방법 A | ASTM D792 | |
| NASA 배출가스 |
총 질량 손실 | 0.02 | % | 125°C, ≤ 10~6Torr | NASA SP-R-0022A | |
| 수집된 휘발성 동물 | 0.00 | % | ||||
| 수증기 회복 | 0.01 | % | ||||

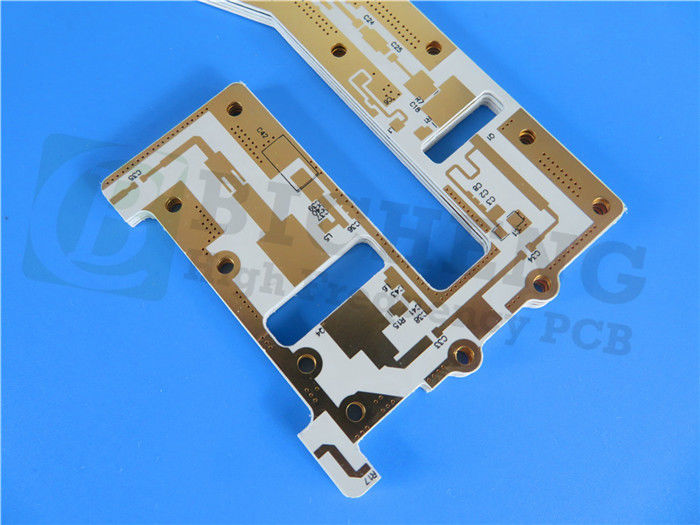

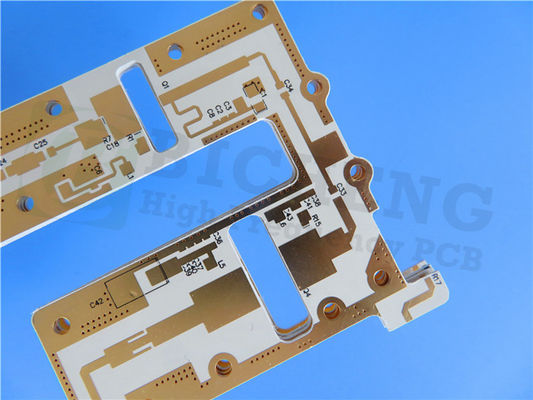

디클라드 527 PCB는 견고한 구조를 위해 2층의 딱딱한 스택업을 갖추고 있습니다. 보드는 구리 1층으로 구성되며 두께는 35μm이며, 그 다음으로 디클라드 527 코어는 0.두께 762mm (30mil). 스택업은 동일한 35μm 두께에 맞는 구리 레이어 2로 완료됩니다. 이 구성은 회로 전체에 신뢰할 수있는 성능과 효율적인 신호 전송을 보장합니다.
구조 세부 사항에 관해서는, 디클라드 527 PCB는 귀하의 요구 사항을 충족하기 위해 정확한 사양을 제공합니다.용도: +/- 0.15mm. 최소한의 흔적/공간은 4/4 밀리입니다. 복잡한 회로 디자인을 허용합니다. 최소 구멍 크기는 0.4mm입니다.PCB는 다양한 구성 요소 유형을 수용하고 효율적인 조립을 촉진합니다..
PCB 디자인은 맹인 비아스를 제외하여 제조 프로세스를 단순화합니다. 완제판 두께는 콤팩트한 형태 요소를 유지하면서 내구성을 위해 0.8mm로 최적화됩니다.구리 무게는 1 온스 (1.4 mils) 를 통해 효율적인 열 관리와 신뢰할 수있는 전도성을 보장합니다. 접착 두께는 20 μm이며 전기 연결을 더욱 향상시킵니다.
표면 완공을 위해, DiClad 527 PCB는 몰입 은을 사용 합니다., 우수한 전도성 및 부식 저항을 제공합니다.부품 식별 및 조립을 쉽게 할 수 있습니다.윗부분의 용접 마스크는 녹색으로 구리 흔적을 보호하고 단열합니다.하단 실크 스크린과 하단 용접 마스크가 없다는 것은 기능성을 유지하면서 제조 프로세스를 간편화합니다..
최고 품질을 보장하기 위해, 각 디클라드 527 PCB는 배송 전에 100% 전기 테스트를 통과합니다. 이 포괄적인 테스트는 보드의 기능성과 신뢰성을 보장합니다.성능에 대한 자신감을 줄 수 있습니다..
| PCB 재료: | 직물 유리섬유/PTFE 복합재 |
| 명칭: | 디클라드 527 |
| 다이렉트릭 상수: | 2.40-2.60 10GHz/23 ̊C |
| 분산 요인 | 0.0017 10GHz/23 ̊C |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, OSP, Bare 구리, 순수한 금 등 |
21개의 구성 요소와 총 83개의 패드로, PCB는 다양한 전자 설계에 대한 다재다능성을 제공합니다.각기 다른 부품 배치 및 조립 기술에 대한 옵션 제공PCB는 효율적인 신호 라우팅 및 연결을 위해 23 개의 비아를 포함합니다. 2 개의 네트워크로, 보드는 구성 요소 간의 효과적인 통신을 가능하게합니다.
디클라드 527 PCB의 아트워크 포맷은 Gerber RS-274-X이며 업계에서 널리 인정되는 표준입니다. PCB는 신뢰할 수있는 성능과 품질을 보장하는 IPC-Class-2 표준을 충족합니다.전세계에 배송 할 수 있습니다., 당신이 어디에 있든 당신의 프로젝트를 위해 이 고급 PCB에 액세스 할 수 있습니다.
전형적인 응용 프로그램:
레이더 피드 네트워크
상업적 단계적 배열 네트워크
저손실 기지국 안테나
가이드 시스템
디지털 라디오 안테나
필터, 커플러, LNA
|
|
