| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

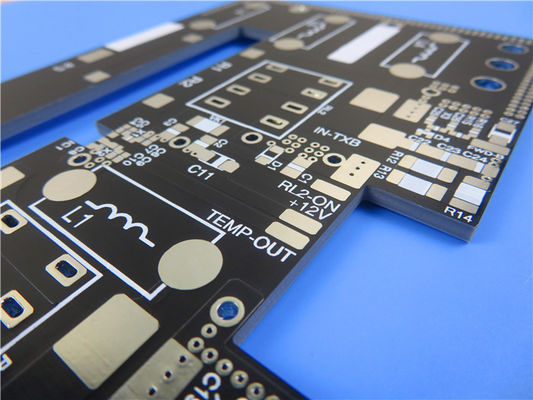

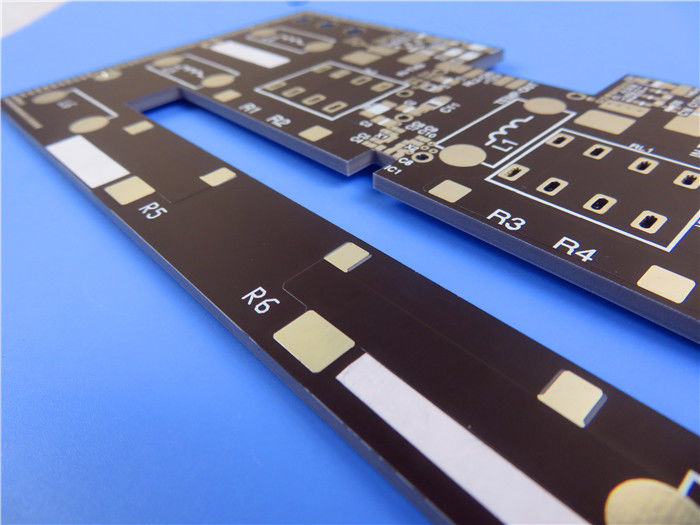

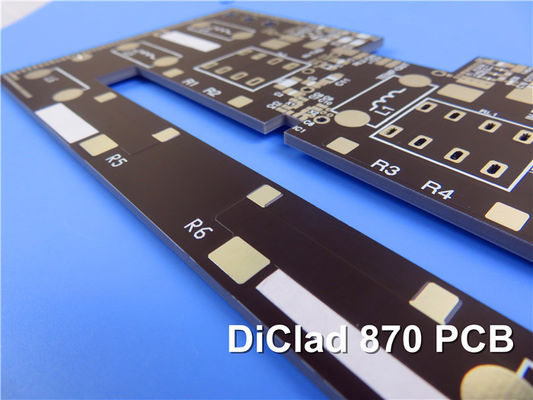

디클라드 870 PCB를 소개합니다. 로저스 디클라드 870 라미네이트를 사용하는 새로 선보인 PCB입니다. 이 라미네이트는 유리섬유로 강화된 직물입니다.인쇄 회로판 기판으로 사용하기 위해 특별히 설계된 PTFE 기반 복합재료그들의 독특한 구성으로, DiClad 870 라미네이트는 더 낮은 다이 일렉트릭 상수 (Dk) 와 방출 인자를 제공합니다.특이한 성능을 제공하면서도 다른 디클라드 시리즈 라미네이트와 유사한 두께를 유지합니다..
주요 특징:
- 다이 일렉트릭 상수 (Dk): 10 GHz와 1 MHz에서 2.33 RH 50%
- 분산 요인: 10 GHz 에서 0.0013, 1 MHz 에서 0.0009, 50% RH
- TcDK (온도 계수 Dk): -161 ppm/°C, 10 GHz에서 -10°C에서 140°C까지 작동
- 활 저항: >180초
- 낮은 수분 흡수: 0.02%
- 열 확장 계수 (CTE): X 축 - 17 ppm/°C, Y 축 - 29 ppm/°C, Z 축 - 217 ppm/°C
- 구리 껍질 강도: 14 파운드 / 인치, 10s @ 288 °C
- 연화성: UL 94V0 등급
이점:
- PTFE 기반 복합재 중 가장 낮은 수분 흡수
- 넓은 주파수 범위에서 안정적인 Dk
- 더 넓은 라인 너비에 대한 지원, 낮은 삽입 손실을 가능하게
| 재산 | 디클라드 870 | 조건 | 시험 방법 |
| 전기적 특성 | |||
| 다이렉트릭 상수 @ 10 GHz | 2.33 | C23/50 | IPC TM-650 2.5.5.5 |
| 다이렉트릭 상수 @ 1MHz | 2.33 | C23/50 | IPC TM-650 2.5.5.3 |
| 분산 요인 @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| 분산 요인 @ 1MHz | 0.0009 | C23/50 | IPC TM-650 2.5.5.3 |
| Er의 열 계수 (ppm/°C) | -161 | -10°C ~ +140°C | IPC TM-650 2.5.5.5 조정 |
| 부피 저항성 (MΩ-cm) | 1.5 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 표면 저항성 (MΩ) | 3.4 x 107 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 활 저항 | >180 | D48/50 | ASTM D-495 |
| 다이렉트릭 분해 (kV) | >45 | D48/50 | ASTM D-149 |
| 기계적 특성 | |||
| 껍질 강도 (인치당 파운드) | 14 | 열 스트레스 후 | IPC TM-650 2.4.8 |
| 튼튼성 모듈 (kpsi) | 485 (MD), 346 (CD) | A, 23°C | ASTM D-638 |
| 팽창 강도 (kpsi) | 14.9 (MD), 11.2 (CD) | A, 23°C | ASTM D-882 |
| 압축 모듈 (kpsi) | 327 | A, 23°C | ASTM D-695 |
| 플렉서럴 모듈 (kpsi) | 437 | A, 23°C | ASTM D-790 |
| 열 특성 | |||
| 열 확장 계수 (ppm/°C) X 축 Y 축 Z 축 | 17 29 217 | 0°C ~ 100°C | IPC TM-650 2.4.24 메틀러 3000 열기계 분석기 |
| 열전도 (W/mK) | 0.257 | 100°C | ASTM E-1225 |
| 연화성 UL | UL94-V0의 요구 사항을 충족합니다. | C48/23/50, E24/125 | UL 94 수직 화상 IPC TM-650 2.3.10 |
| 물리적 특성 | |||
| 밀도 (g/cm3) | 2.26 | A, 23°C | ASTM D-792 방법 A |
| 물 흡수율 (%) | 0.02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| 방출 총 질량 손실 (%) 수집 된 휘발성 응축 물질 (%) 수증기 재구성 (%) 가시성 응축물 (±) | 00.02 0.00 0.01 NO | 125°C, ≤ 10~6Torr | NASA SP-R-0022A 최대 1.00% 최대 0.10% |
이 PCB는 견고한 구조를 위해 2층의 딱딱한 스택업을 갖추고 있습니다. 보드는 구리 1층으로 구성되며 두께는 35μm이며, 그 다음으로 DiClad 870 코어가 0.두께 508mm (20mil). 스택업은 동일한 35μm 두께에 맞는 구리 레이어 2로 완료됩니다. 이 구성은 회로 전체에 신뢰할 수있는 성능과 효율적인 신호 전송을 보장합니다.
PCB 구성 세부 사항은 최적의 성능을 위해 정확한 사양을 제공합니다. 보드 크기는 +/- 0.15 mm의 허용 범위로 단일 조각에 66.2 mm x 66.2 mm로 설정됩니다.최소 추적/공간은 5/4 밀리입니다., 복잡 한 회로 설계 를 허용 합니다. 0.4 mm 의 최소 구멍 크기 로 PCB 는 다양한 부품 종류 를 수용 하고 효율적 인 조립 을 촉진 합니다.
이 PCB는 블라인드 비아스를 제외하여 제조 프로세스를 단순화합니다. 완성된 보드의 두께는 콤팩트한 형태 요소를 유지하면서 내구성을 위해 0.6mm로 최적화됩니다.구리 무게는 1 온스 (1.4 mils) 를 통해 효율적인 열 관리와 신뢰할 수있는 전도성을 보장합니다. 접착 두께는 20 μm이며 전기 연결을 더욱 향상시킵니다.
표면 완공을 위해, 이 PCB는 몰입 은을 사용, 우수한 전도성 및 부식 저항을 제공합니다.상단 및 하단 실크 스크린 및 용접 마스크가 없다는 것은 기능성을 유지하면서 제조 프로세스를 간편화합니다..
최고 품질을 보장하기 위해, 각 PCB는 배송 전에 100% 전기 테스트를 거칩니다. 이 포괄적인 테스트는 보드의 기능성과 신뢰성을 보장합니다.성능에 대한 자신감을 줄 수 있습니다..
| PCB 재료: | 직물 유리섬유로 강화된 PTFE 라미네이트 |
| 명칭: | 디클라드 870 |
| 다이렉트릭 상수: | 2.3 |
| 계층 수: | 싱글 사이드 PCB, 쌍면 PCB, 다층 PCB, 하이브리드 PCB |
| 다이렉트릭 두께: | 31밀리 (0.787mm), 93밀리 (2.286mm), 125밀리 (3.175mm) |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 빨간색, 노란색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, 벗은 구리, OSP, ENEPIG, 순수한 금 접착 등 |
16개의 구성 요소와 총 40개의 패드를 가진 이 PCB는 다양한 전자 설계에 대한 다재다능성을 제공합니다.각기 다른 부품 배치 및 조립 기술에 대한 옵션 제공PCB는 효율적인 신호 라우팅 및 연결을 위해 15 개의 비아를 포함합니다. 2 개의 네트워크로, 보드는 구성 요소 간의 효과적인 통신을 가능하게합니다.
이 PCB의 아트워크 포맷은 Gerber RS-274-X, 널리 인정된 산업 표준입니다. 이 PCB는 신뢰할 수 있는 성능과 품질을 보장하는 IPC-Class-2 표준을 충족합니다.전세계에 배송 할 수 있습니다., 당신은 당신의 위치에 관계없이 당신의 프로젝트를 위해이 고급 PCB에 액세스 할 수 있습니다. 당신의 전자 설계에 대한 DiClad 870 PCB의 신뢰성과 다재다능성을 경험.
디클라드 870 PCB는 다양한 애플리케이션에 적합합니다. 레이더 피드 네트워크, 상업적 단계 배열 네트워크, 저손실 기지 스테이션 안테나, 가이드 시스템, 디지털 라디오 안테나,필터와 같은 부품, 결합기 및 저소음 증폭기 (LNAs) 를 사용 하 여 DiClad 870 PCB의 탁월 한 성능과 신뢰성을 활용 하 여 전자 설계의 모든 잠재력을 발휘 합니다.
|
|
