| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
와글링이 개발한 첨단 고성능 PCB인 F4BM265를 기반으로 한 새로운 PCB를 소개합니다.폴리테트라플루로에틸렌 (PTFE) 합금, 그리고 PTFE 필름은 뛰어난 전기 성능과 향상된 안정성을 제공합니다. F4B265에 비해 향상된 특성으로, 이 라미네이트는 더 낮은 다이 일렉트릭 손실을 제공합니다.단열 저항 증가, 그리고 안정성을 향상시켜 다양한 응용 분야에 유사한 외국 제품에 대한 실행 가능한 대안이됩니다.
특징:
- 인상적 인 전기 성능: F4BM265는 10GHz에서 2.65의 다이 일렉트릭 상수 (Dk) 를 포함하여 뛰어난 전기 성질을 나타내며 효율적인 신호 전송을 보장합니다.분산 인수는 010GHz에서 0.0013로 신호 손실을 최소화하고 전체적인 성능을 향상시킵니다.
- 향상 된 차원 안정성:F4BM265는 PTFE와 유리섬유 천의 비율을 조정하여 변압 변수를 정확하게 제어하여 예외적인 차원 안정성을 얻습니다.더 낮은 열 확장을 제공합니다, 향상 된 온도 변동 및 가벼운 다이 일렉트릭 손실 증가, 까다로운 환경에서 신뢰할 수있는 작동을 보장합니다.
- 최적의 열 관리: F4BM265는 -55°C에서 288°C의 온도 범위에서 14 ppm/°C (x축), 17 ppm/°C (y축), 142 ppm/°C (z축) 의 낮은 열 확장 계수 (CTE) 를 가지고 있습니다.이것은 안정성과 신뢰성을 보장합니다.극한의 온도에서도
- 우수한 수분 저항: 0.08% 이하의 수분 흡수율로, F4BM265는 PCB의 성능과 수명을 보장하는 습도에 대한 높은 저항을 보여줍니다.
- 신뢰성 높은 안전: F4BM265는 UL-94 V0 불화성 표준을 충족하고 엄격한 안전 규정을 준수합니다.
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | |||||||||||
| 제품 특성 | 시험 조건 | 단위 | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.06 | ±0.06 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
| 20GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
| 다이렉트릭 일정한 온도 계수 | -55°C~150°C | PPM/°C | -150 | -142 | -130 | -120 | -110 | -100 | - 92 | -85 | -80 | |
| 껍질 강도 | 1 OZ F4BM | N/mm | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >23 | >23 | >23 | >25 | >25 | >25 | >28 | >30 | >30 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >30 | >30 | >32 | >32 | >34 | >34 | >35 | >36 | >36 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 2,534 | 2,534 | 2,230 | 2,025 | 1,621 | 1,417 | 1,416 | 1,215 | 1,215 |
| Z 방향 | -55o~288oC | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | |
| 밀도 | 방 온도 | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
| PIM | F4BME에만 적용됩니다. | dBc | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천 F4BM는 ED 구리 포일과 결합, F4BME는 역처리 (RTF) 구리 포일과 결합. |
|||||||||
PCB 구조와 사양:

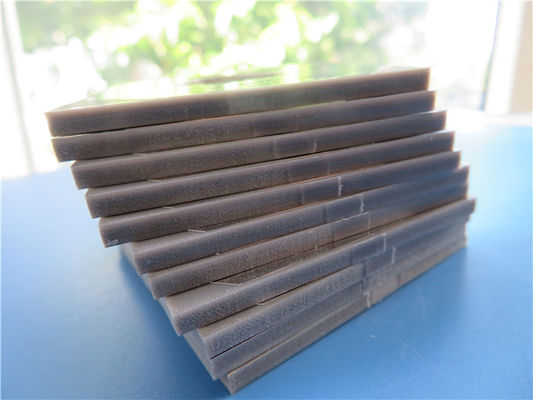

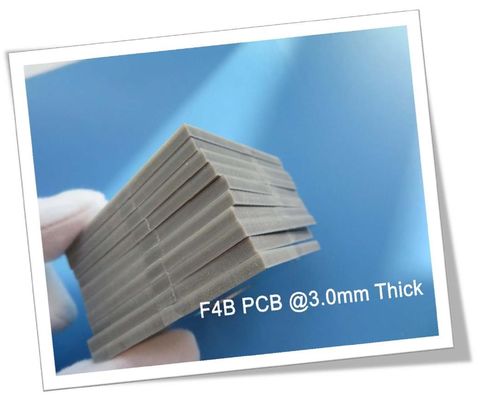

이 PCB는 핵 두께가 3.00mm (118mil) 인 2층 딱딱한 PCB로 사용됩니다. 양층의 구리 필름 두께는 70μm이며 최적의 전도성을 보장합니다.완성 된 보드 크기는 정확하게 45에서 유지됩니다..33mm x 50.2mm의 허용량 +/- 0.15mm. 미세한 흔적 너비와 간격을 지원하여 PCB는 최소 5/5m의 요구 사항을 갖습니다. 0.5mm만큼 작은 구멍을 수용합니다.
완성된 보드의 두께는 3.1mm이며, 탄력성과 내구성을 제공합니다. 외부 층은 구리 무게가 1oz (1.4 mils) 이다.신뢰성 있는 상호 연결을 보장합니다.. 표면 완성도는 납 없는 HASL이고, 상단 용접 마스크는 조립 중에 가시성을 향상시키기 위해 검은색입니다.최적의 기능을 보장합니다..
응용 프로그램:
F4BM265 PCB는 다음과 같은 다양한 응용 분야에서 광범위하게 사용됩니다.
- 마이크로파, RF, 레이더 시스템
- 위상 전환기
- 전력 분할기, 결합기 및 결합기
- 먹이 네트워크
- 단계 민감 안테나 및 단계 배열 안테나
- 위성 통신
- 기지국 안테나
| PCB 재료: | PTFE 유리섬유 천, 구리 접착 라미네이트 | ||
| 지정 (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
| F4BM217 | 2.17±0.04 | 0.0010 | |
| F4BM220 | 2.20±0.04 | 0.0010 | |
| F4BM233 | 20.33±0.04 | 0.0011 | |
| F4BM245 | 2.45±0.05 | 0.0012 | |
| F4BM255 | 20.55±0.05 | 0.0013 | |
| F4BM265 | 20.65±0.05 | 0.0013 | |
| F4BM275 | 20.75±0.05 | 0.0015 | |
| F4BM294 | 20.94±0.06 | 0.0016 | |
| F4BM300 | 30.00±0.06 | 0.0017 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 0.127mm (다일렉트릭), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
품질 및 사용 가능성:
이 PCB는 IPC-Class-2 품질 표준을 준수하여 신뢰성 및 일관성 성능을 보장합니다. 이러한 고성능 라미네이트는 전 세계적으로 쉽게 사용할 수 있습니다.프로젝트에 최고 수준의 PCB 솔루션을 찾는 설계자와 제조업체에 쉽게 접근 할 수 있도록 제공.
F4BM265의 잠재력을 발휘하고 비교할 수 없는 성능, 안정성, 신뢰성을 경험하세요ਵਾਂ글링의 F4BM265를 선택해서 새로운 수준으로 디자인하세요.
|
|
