| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

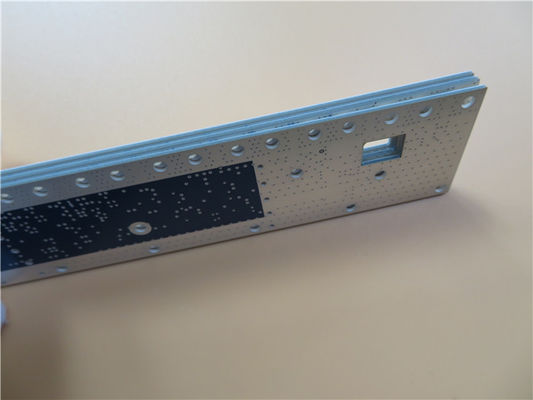

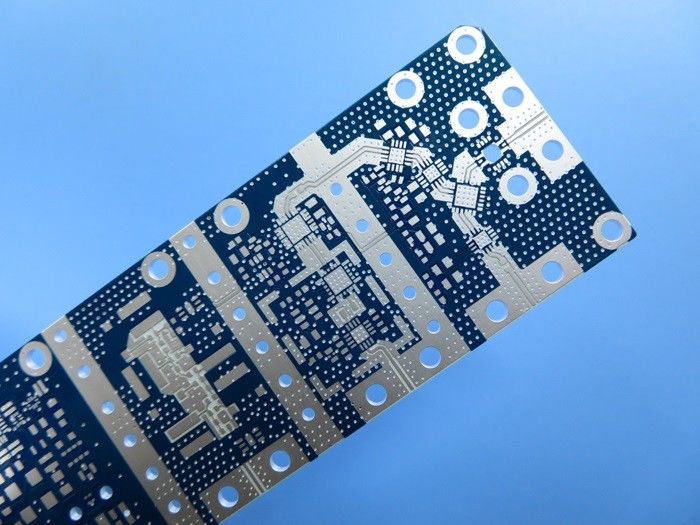

로저스 RO3003와 첸기 S1000-2M (UL ANSI: FR-4.0) 재료의 조합으로 정밀하게 제작된 최신 하이브리드 PCB를 소개합니다.이 PCB는 상업용 마이크로파 및 RF 응용 프로그램에 탁월하게 설계되었습니다, 자동차 레이더, 고급 운전자 보조 시스템 (ADAS), 5G 무선 인프라 등 다양한 산업에서 예외적인 성능과 신뢰성을 제공합니다.

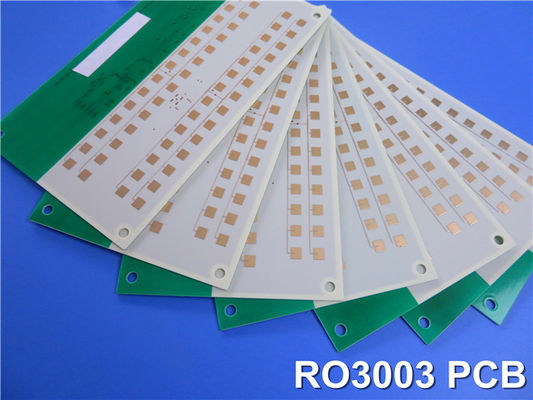

RO3003 특징:
로저스의 고주파 라미네이트 RO3003는 다양한 온도와 주파수에서PTFE 유리 재료에서 발견되는 방온 근처의 Dk의 전형적인 단계 변화를 제거합니다.주요 특징은 다음과 같습니다.
- 안정적 다이 일렉트릭 상수: Dk 3.00 +/-04, RO3003는 일관성 있고 신뢰할 수 있는 신호 전송을 보장합니다.
- 낮은 분산 요인: 0.0010의 분산 요인은 10 GHz에서 신호 손실을 최소화하여 우수한 성능을 제공합니다.
- 낮은 CTE: RO3003는 각각 17, 16, 25 ppm/°C를 측정하는 X, Y, Z 축에서 낮은 열 팽창 계수 (CTE) 를 나타냅니다.
이것은 스트리프라인, 다층 및 하이브리드 보드 구조에서 우수한 기계적 특성과 신뢰성을 보장합니다.
| 재산 | RO3003 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -3 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 107 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 107 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.9 | j/g/k | 계산 | ||
| 열전도성 | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 12.7 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
S1000-2M 특징:
Shengyi의 S1000-2M (UL ANSI: FR-4.0) 물질은 뛰어난 성능과 제조성을 갖춘 높은 Tg 에포크시 유리 회로 특성을 제공합니다. 주목할만한 특징은 다음과 같습니다:
- 높은 열 신뢰성: 180 °C 이상의 Tg로, S1000-2M는 성능을 손상시키지 않고 높은 온도와 빠른 온도 변화를 견딜 수 있습니다.
- 낮은 CTE (Z 축): 물질은 Tg보다 41 ppm/°C의 낮은 열 확장 계수 (CTE) 를 가지고 있으며, 차원 안정성과 신뢰성을 향상시킵니다.
- 우수한 전기 성능: S1000-2M는 1GHz에서 4.6의 허용성을 나타내며 높은 다층 PCB 응용 프로그램에 적합합니다.
PCB 구조와 사양:
이 하이브리드 PCB 는 까다로운 요구 사항 을 충족 시키기 위해 신중 하게 설계 된 8 층의 딱딱 한 구조 를 자랑 합니다. 주요 사양 은 다음 입니다.
- 보드 크기: PCB 크기는 92.5mm x 130.05mm (2PCS) 에서 정확하게 유지되며 허용 범위는 +/- 0.15mm입니다.
- 추적/공간 및 구멍 크기: 최소 추적/공간은 4/5 밀리입니다. 미세한 라우팅을 허용합니다. 최소 구멍 크기는 0.35mm이며 다양한 구성 요소 요구 사항을 수용합니다.
- 스택업 구성: 스택업은 구리 층, 로저스 3003 코어, 프리프레그 층 및 쉐냐 S1000-2M FR-4 층으로 구성되어 최적의 성능과 신뢰성을 제공합니다.
- 완성 된 보드 두께와 구리 무게: 완성 된 보드의 두께는 내구성을 보장하는 1.3mm입니다. 내부 층은 0.5 온스 (0.7 밀리) 의 구리 무게가 있습니다.외층은 구리 무게 1 온스 (1.4mil), 효율적인 전도성을 가능하게 합니다.
- 비아 플래팅 및 표면 완화: 비아 플래팅 두께는 20μm이며 신뢰할 수있는 상호 연결성을 보장합니다.우수한 용접성 및 부식 저항성을 제공합니다..
- 실크 스크린 및 솔더 마스크: 상단 및 하단 실크 스크린은 흰색으로 구성 요소의 가시성을 향상시킵니다. 상단 및 하단 솔더 마스크는 매트 블랙으로 안정적인 보호를 제공합니다.실크스크린은 간섭을 피하기 위해 용접 패드에 적용되지 않습니다..
- 전기 테스트 및 저항 제어: 각 PCB는 최적의 기능을 보장하기 위해 전체적인 100% 전기 테스트를 받는다.상층에는 7mm 트랙과 50 오함 단일 끝 임피던스가 있습니다, 9.5mil/10mil 트랙/gap는 100ohm의 차차 임피던스를 달성합니다.
품질, 미술품 및 사용 가능성:
이 고주파 PCB는 IPC 2급 품질 표준을 준수하여 신뢰성과 일관성 성능을 보장합니다.설계 작업 흐름에 원활한 통합을 허용우리의 제품은 전 세계적으로 쉽게 사용할 수 있으며 최고 수준의 PCB 솔루션을 찾는 디자이너와 제조업체에 쉽게 액세스 할 수 있습니다.
전형적인 응용 프로그램:
우리의 하이브리드 PCB는 RO3003 및 S1000-2M 소재로 다양한 응용 분야에 이상적입니다.
- 무선 통신용 패치 안테나
- 자동차 레이더 시스템
- 직방송 위성
- 전력 증폭기 및 안테나를 포함한 셀룰러 통신 시스템
- 케이블 시스템에서의 데이터 링크
우리의 PCB 솔루션으로 고주파 애플리케이션의 잠재력을 최대한 발휘하세요RO3003 및 S1000-2M 소재로 우리의 하이브리드 PCB를 선택하여 제조성과이제 당신의 디자인을 새로운 수준으로 끌어올릴 때입니다.
|
|
